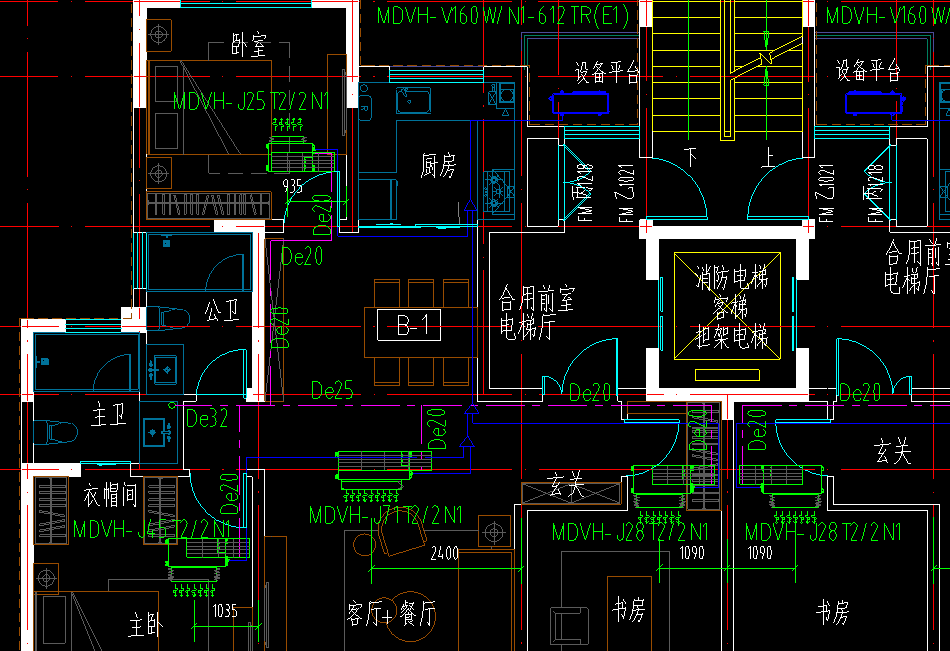

空调图示粉色的是冷凝水管，这是回水管，没有供水管吗?
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
粉色的是冷凝水管。
蓝色这是多联机空调系统的冷媒管（气管和液管），跟咱们家里自己装分体空调那个铜管是一样的，1根蓝线代表了气管和液管，三角形的是分歧器，相当于水管里的三通，起到汇集和分流冷媒的作用。
这里不存在供回水管，供回水是使用水作为制冷制热介质的中央空调系统，管道一般使用镀锌钢管和无缝钢管。
2021-07-15 19:05:23
-
供回冷媒管在一起的，图示蓝色线条。
2021-07-15 17:40:40
-
蓝色的就是冷媒管
2021-07-15 17:46:50
-
蓝色的就是冷媒管 粉色是回水管
2021-07-15 18:01:52
