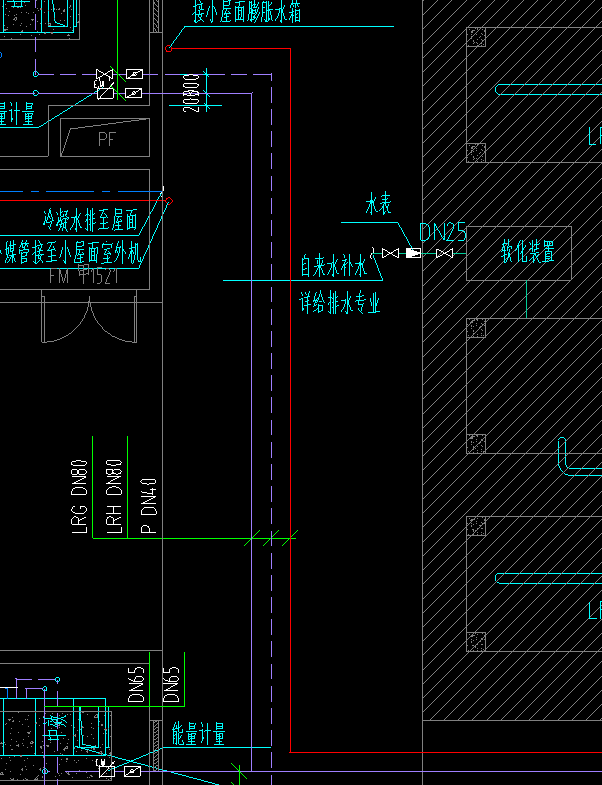

红色的线应该是冷媒管，图上标的DN40 是不是错了？
全部回答
(5)
首答仅用{{minutesHtml}}
-
是水管。
2021-07-18 09:24:36
-
按图纸标注设置可以
2021-07-18 09:38:13
-
冷凝水排水管是蓝色虚相同（与1根红色线条的冷媒管，同路径）。
与（2根线条）供回水管同路径的红色线条，是补水管。（当空调设备中的供回水，量少了以后，需要补水管从屋顶膨胀水箱中取软化水补充，所以叫补水管）
即；2根红色线条，不一样。
首次提交 2021-07-18 09:38:54 最近修改2021-07-18 10:00:30 (修改过3次)
-
是冷凝水管 ，不是冷媒管
2021-07-18 10:19:48
-
是冷凝水排水管
2021-07-18 10:49:58
