梁跨支座 及识图问题

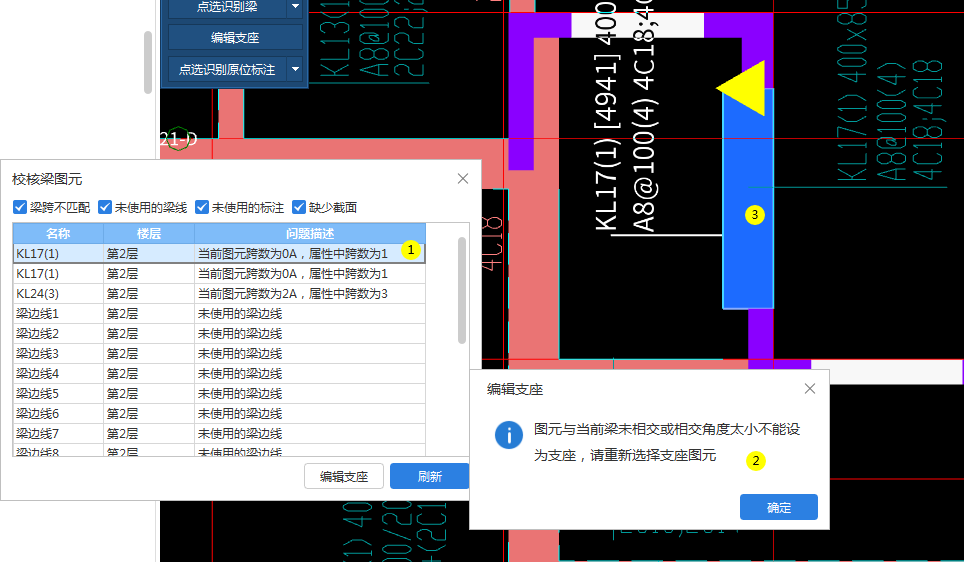

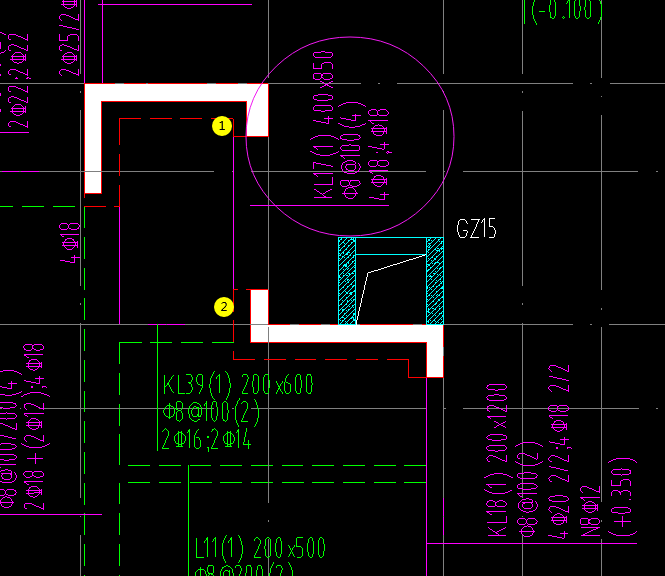

右侧无法生成支座，原因如图，查看原图发现，这个梁支座两边除了剪力墙还有红色的虚线，请教这个一般是表示什么的？这是二层梁图，二层板图也有这个虚线，但其他层没有，求教 ，谢谢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你的墙柱错了
红线表示当前层墙柱封顶了
首次提交 2021-07-21 15:34:21 最近修改2021-07-21 15:35:14 (修改过1次)
-
在未识别端垂直画个辅助梁/墙，重新识别支座后删掉，
红线范围应该有节点，看平面布置图或者板图。
2021-07-21 15:37:17
