降临
2021-07-31 07:51:33
|
广东省
土建土建计量GTJ
|
509查看
2回答

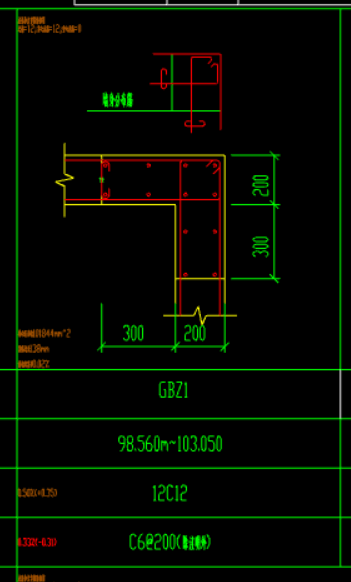

请问这种柱应该怎么定义呢
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
你好：定义异形暗柱，绘制纵筋和拉钩，用剪力墙水平钢筋代替箍筋不用绘制，暗柱是需要用相邻的剪力墙覆盖，软件自动计算剪力墙水平钢筋贯通暗柱布置的，在剪力墙是节点设置里面选择弯钩形式。
土建计量GTJ2021中：选中剪力墙，在属性中修改“水平分布筋计入边缘构件体积配箍率“修改为“计入“，则剪力墙水平钢筋会按照节点设置中“水平筋代替边缘构件箍筋时端部暗柱/边缘翼墙/转角墙节点“计算。如图：
土建计量GTJ2018中：墙两侧的水平筋不能形成封闭，可以不输入暗柱箍筋，剪力墙水平筋的弯折在工程设置---计算设置---节点设置---“水平钢筋端部暗柱节点”中改成“（墙厚-2*保护层）/2”的长度，计算的钢筋量上和封闭的差别不大，只是显示不了封闭的水平筋而已。如图：
2021-07-31 07:56:59
-
只输入纵筋，及两个拉钩就行了
2021-07-31 07:56:18
