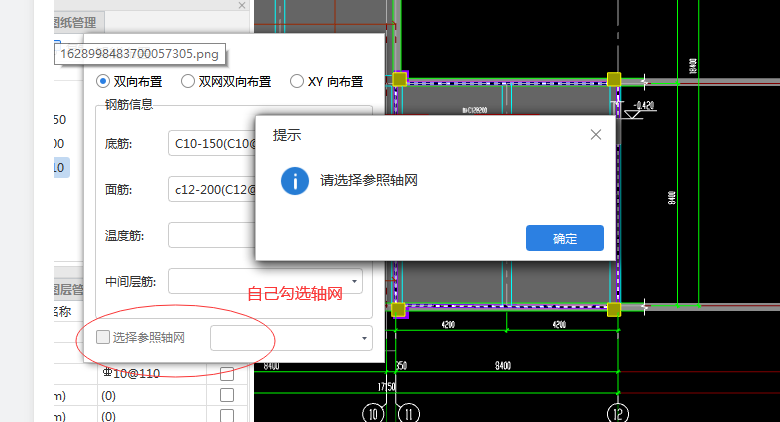

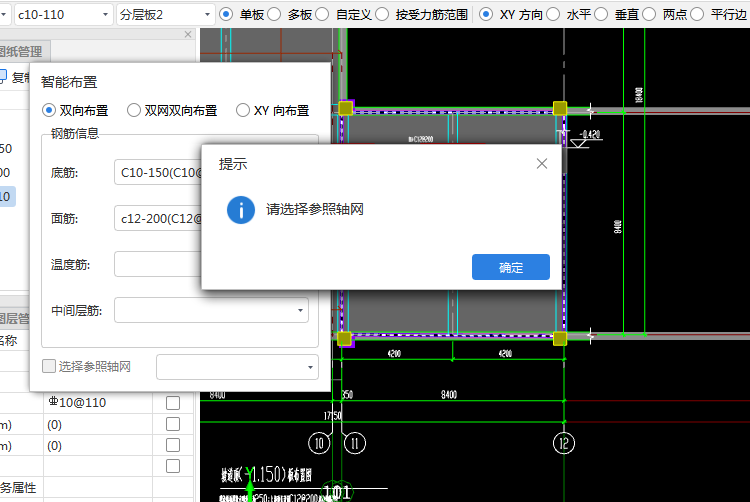

布置受力筋布置不上，说的是请选择参照轴网

你好：

原因一：工程中没有新建正交轴网，参照轴网只能选择正交轴网，只绘制辅助轴线或弧形轴网/斜交轴网均不能作为参照轴网。

方法一：在轴网界面，新建布置正交轴网后，重新选择参照轴网。如图：

方法二：若工程中没有布置轴网，点击【布置受力筋】后使用水平/垂直方式进行绘制即可。

方法三：若工程中只有辅助轴线，可在XY方向布置板筋时，输入XY方向的钢筋信息后，鼠标左键点击板图元，再鼠标左键找辅助轴线为基准轴网即可布置上。如图：

方法四：若要布置的钢筋是随着某个图元或轴网倾斜时，可使用【平行边】布置板受力筋。

原因二：轴网界面第一个轴网不是正交轴网

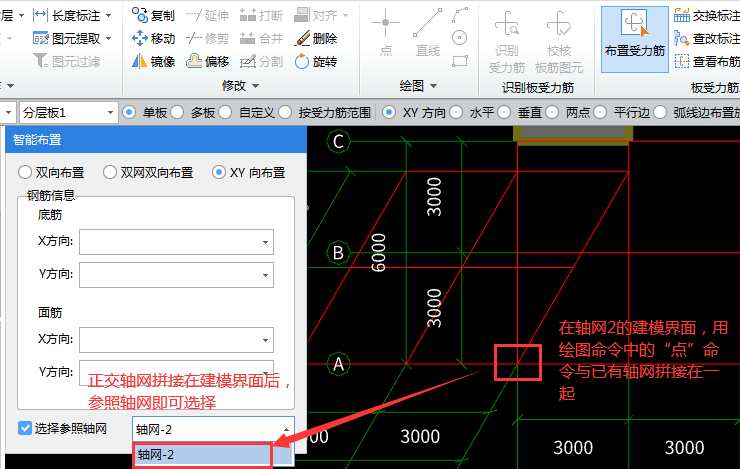

方法：点到正交轴网构件的建模界面，点击绘图中的“点”命令，鼠标左键点到其它轴网对应位置，即可进行拼接，然后再使用XY方向布置受力筋即可选择到参照轴网。如图：
