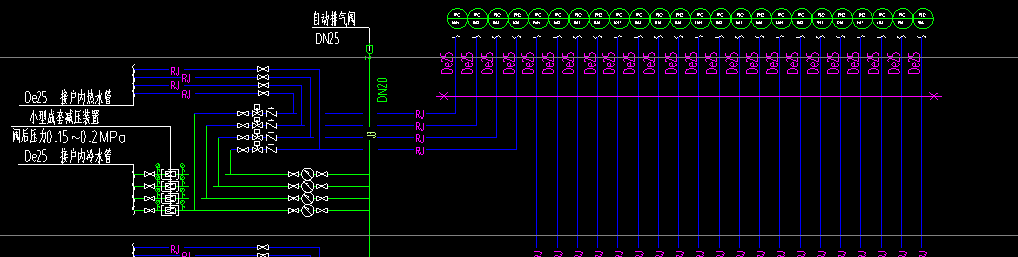

系统图里是一户一根接到对应的太阳能热水器，平面图里两个一样户型的水平管是共管吗？

太阳能热水器的管线走向疑问

如图所示的ALa的M10回路是太阳能热水器回路，按照图纸的信息，是不是线从配电箱出来以后先从PC20的管子往上接到太阳能热水器，然后管线再往下接到太阳能控制器呢？两根箭头代表两根竖向的管子，一根管子是从配电箱出来的线往上到太阳能的管子，另一根竖向的管子，是线从太阳能往下经过管子穿到太阳能控制器的？我的理解对吗，大神们能解释下吗？

排水管的图纸疑问

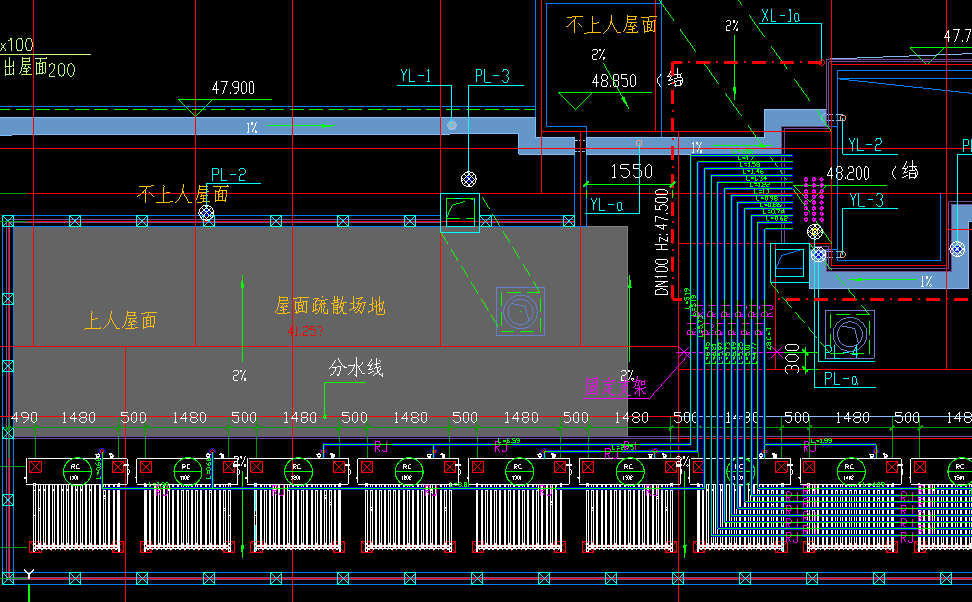

如图所示的排水立管PL-3，在平面图不是有4个排水口吗？为什么在系统图里面，显示的是5根小的排水管呢。 还有在系统图里面1号小的排水管为什么有一个分叉呢？还有4号一根小排水管为什么有两根白线，是什么意思呢

消防弱电

1、总线联动控制线（红色）：WDZBN-RYYP-2x1.5+WDZBN-BYJ-2X2.5，24V电源线：WDZBN-BYJ-2X2.5，两个WDZBN-BYJ-2X2.5是同一根线吗？2、系统图为何没有总线联动控制线，平面图里有？3、平面图无24V电源线（黄色）和多线联动控制线（白色），两个的量该如何计算？

关于楼梯间的线路图

如图一是一个楼梯间的照明管线平面图。1，为什么里面有个单联双控开关呢，和这个开关相连的不就是一盏灯吗。2，图二这个是我画的线路图，垂直立管表示从底层配电箱到每一层的立管。到某一层的开关以后，再分出一根立管（所以每一层有两根立管），这根管子再接到灯具以及相应的开关，其线路如图二所示。我根据这个管线平面图画出了相应的立面图，图二右边红色的是火线，其他是地线和零线。火线分别到达两个开关，我的理解对吗。谢谢大家

关于楼梯间照明的疑问。

楼梯间照明系统图是BV3*2.5。想问下大家，以下是我的理解不知道对不对，希望大家指正。图一是一层，管线从配电箱出来，走到灯具，一路走去右侧单联双控开关，单联双控开关分出两根线（一共3根线，一根进，两根控制），经过灯具但不控制这个灯具，走左侧管子向上到二层。还有左侧是单联单控开关，一路进，再出去一根线控制一层的这个灯具。因此加起来是2（从单联双控开关来的），一根火线，一根地线，一根零线，和一根从单联单控开关到灯具的控制线，应该是6根线。但是一层到二层的立管里面应该是5根线。2，从一层右侧单联双控开关出来的两根线，到第二层的左侧开关为止。图二是二层，二层左侧的单联双控开关，应该是和一层右侧的单联双控开关控制的是二层平面图上面的的一个灯，对吗。二层的单联双控开关到上面的灯具是3根线，一根火线，一根零线，一根地线。以上类推。我的理解对吗。谢谢大家。也就是两个单联双控开关控制一个灯，从一层单联双控开关走两根控制线到二层单联双控开关，而二层的开关到一层（其实就是底层到一层中间）的灯具只要一根控制线就可以。两个开关实现了控制一个灯具。我的理解对吗。谢谢大家，
