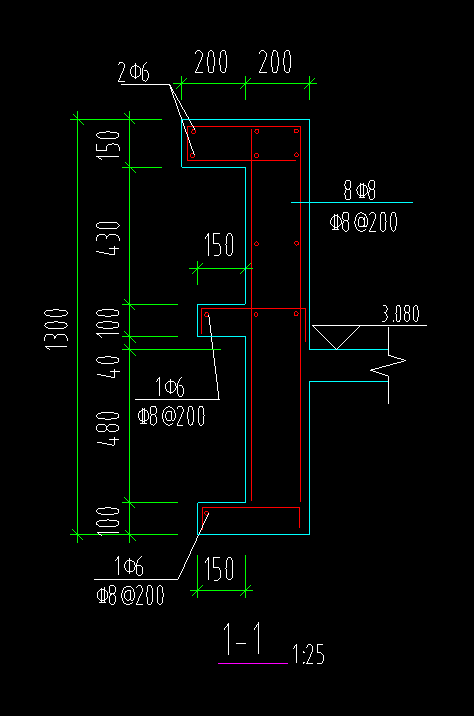

请问各位，这个1-1我用栏板异形绘制，截面编辑钢筋的时候哪个是纵筋哪个是横筋
请问各位，这个1-1我用栏板异形绘制，截面编辑钢筋的时候哪个是纵筋哪个是横筋，这个钢筋的长度我直接在CAD上边量出来可以吗
请问各位，这个1-1我用栏板异形绘制，截面编辑钢筋的时候哪个是纵筋哪个是横筋，这个钢筋的长度我直接在CAD上边量出来可以吗
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
钢筋的长度不能直接量，图示钢筋线都是示意，除非专门标注有长度

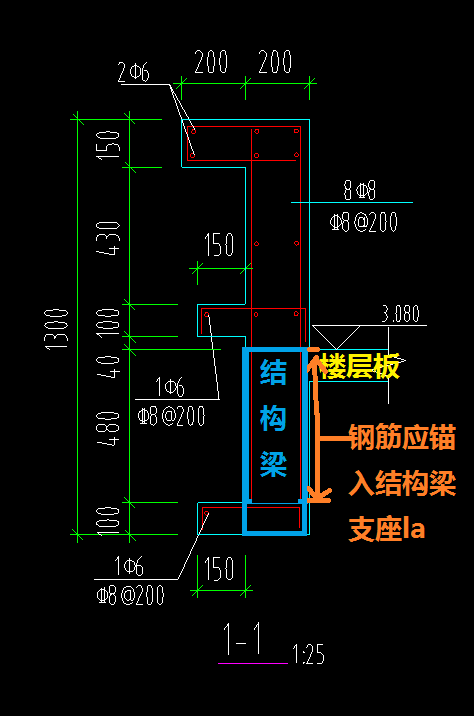

但从实际上说，这个大样图是有问题的，因为栏板的支座是显然只能是结构梁，所以应该从梁面开始计算锚固长度la，见下图所示，而设计没有专门示意出这一点。
2021-09-05 21:14:12
