承台梁标高不同时，变截面如何设置啊？谢谢
2021-09-06 16:11:26 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
您好梁和基础梁的操作方法一致，以梁为例：
步骤一：在梁绘图界面---鼠标左键选中梁图元---右键---打断---鼠标左键在属性不同的位置点一下即可打断；
步骤二：鼠标左键选中梁图元，在原位标注中修改截面尺寸和标高；
步骤三：选中修改好的两个梁图元，鼠标右键合并即可。如图：
梁设置变截面后，变截面梁的钢筋会自动按照工程设置---计算设置---节点设置中对应构造变截面锚固节点计算，具体可在此位置进行查看/修改。如图：
首次提交 2021-09-06 16:01:37 最近修改2021-09-06 16:08:36 (修改过1次)
-

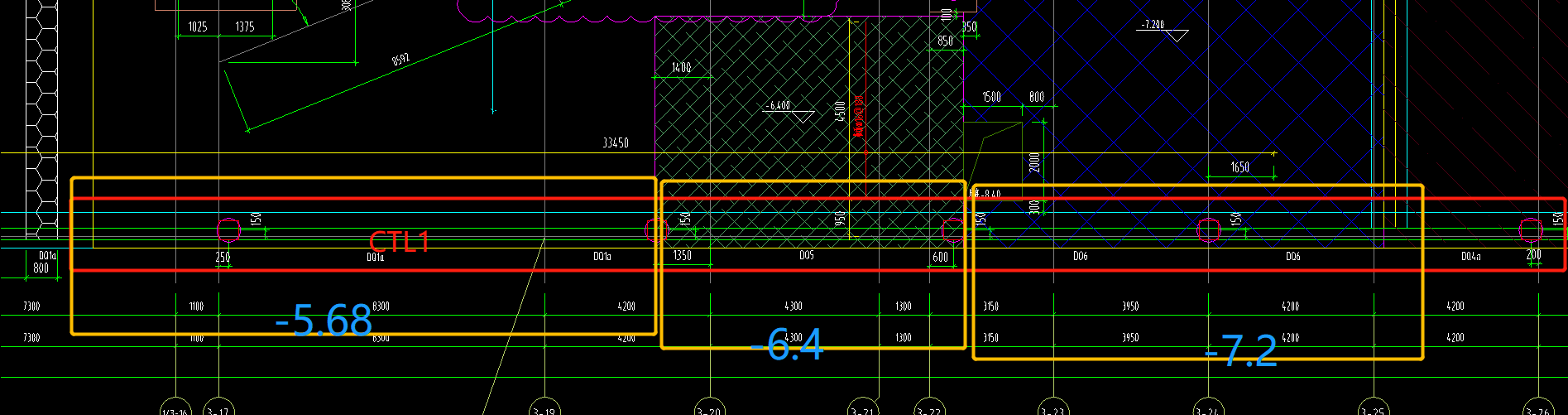

补充一张设计截图看看
2021-09-06 16:02:40
