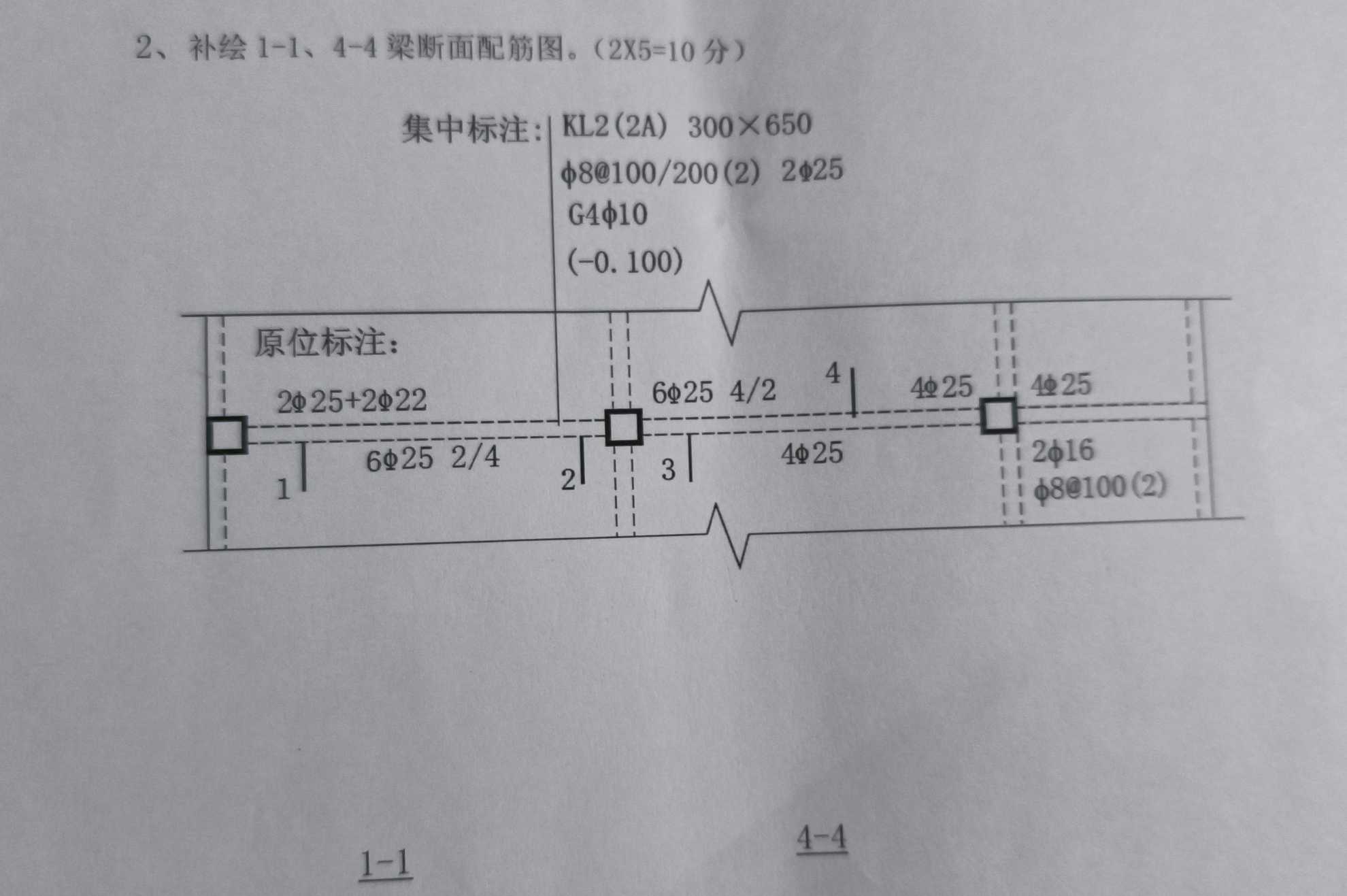

大佬们求助这个该怎么画
全部回答
(1)
首答仅用{{minutesHtml}}
-
就用框梁定义啊，右端是悬挑的，没支座，其它的都按图集上标注的画在图上就行了啊
梁定义为300*650，箍筋A8-100/200，2肢箍，上部钢筋2C25，侧面纵筋G4A10 梁标高比其它梁低0.1
然后原位标注按同位置抄上就行了
首次提交 2021-10-01 20:52:57 最近修改2021-10-01 20:54:22 (修改过1次)
