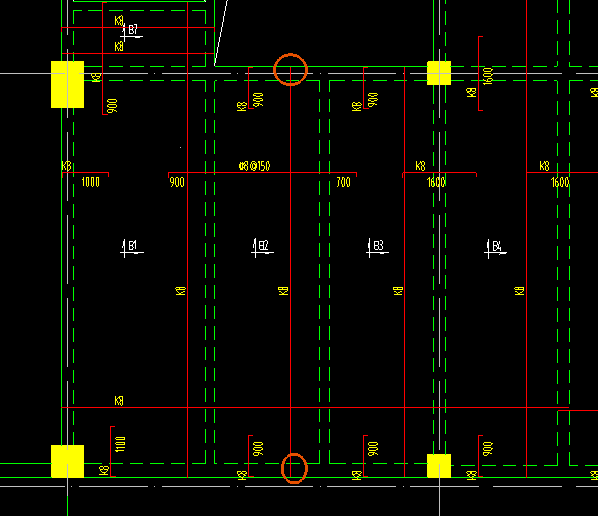

请教一下，未画出的底筋，是X或Y是单向或双向，多谢
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳

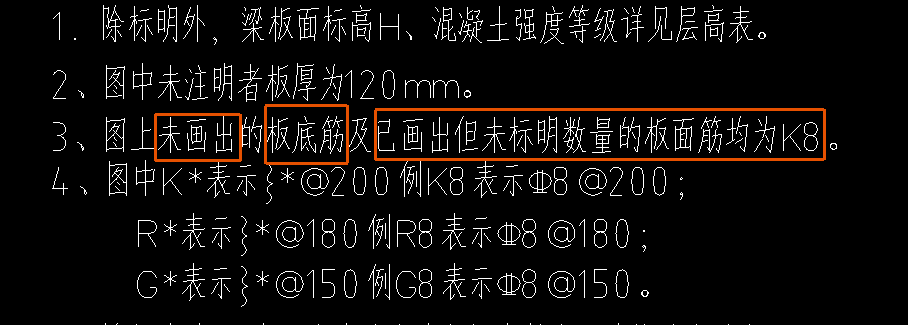

意思是如果你图纸上底筋不全，形不成双向就要补全了，用的C8-200
如果面筋画上了但是没有给出钢筋信息的时候也要用K8(c8-200)
受力考虑，底筋要满布，所以没有线的地方也要做。面层只要有支座筋就够了，所以面筋是未给信息的按照K8
回答不易，希望采纳
2021-10-12 15:50:27
-
从截图看，没有未标明的底筋。负筋和面筋也没有未注明的。
2021-10-12 15:47:07
-
你好：这是板的底筋。
2021-10-12 15:47:22
-

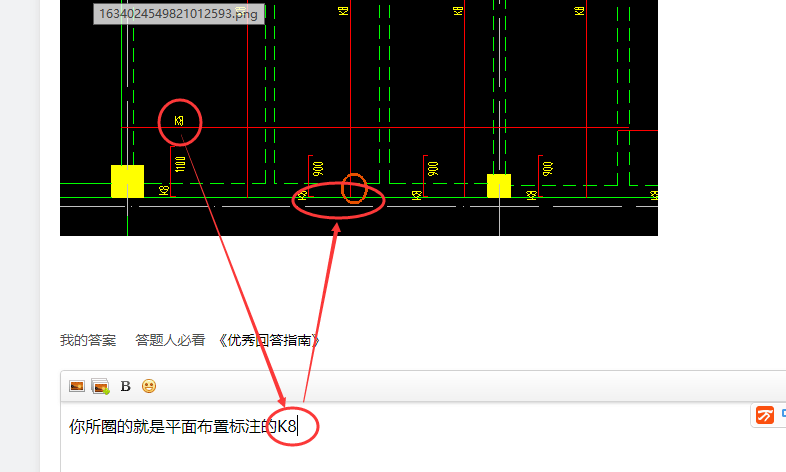

你所圈的挑板就是平面布置标注的K8
2021-10-12 15:47:56
-
图中就是K8底筋及负筋
2021-10-12 15:48:30
-
K8是面筋 底筋 XY向均未画出 双向的
2021-10-12 15:48:48
-
不画的正常布，画的按画的布。如有不明请尽量与设计师联系，让他出设计变更，方便以后结算
2021-10-12 15:49:51
