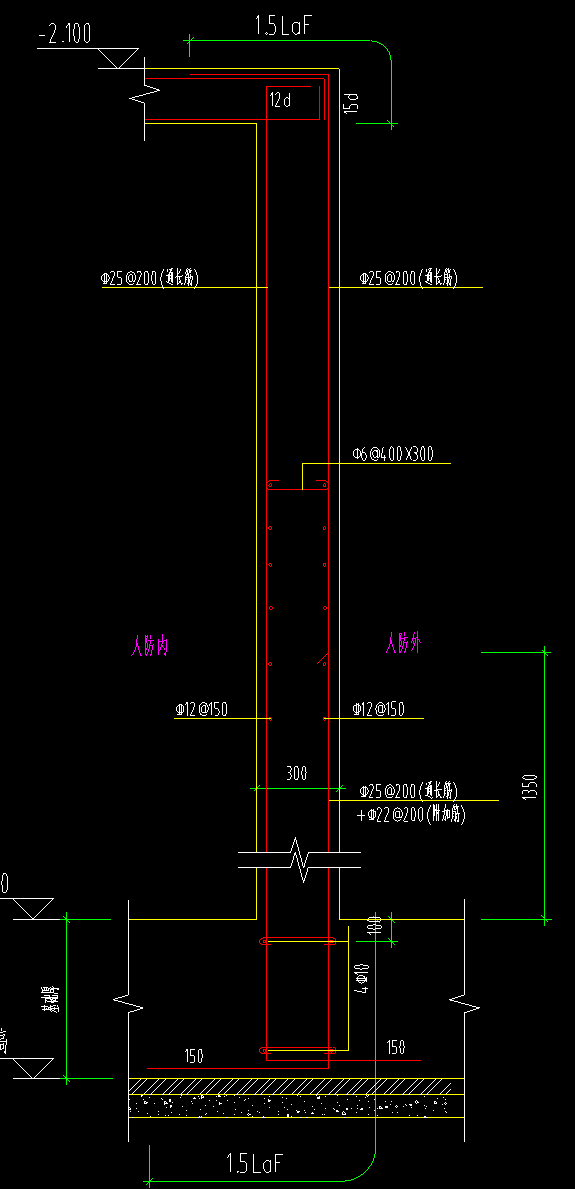

这种特殊节点的挡土墙如何用GTJ进行绘制呢？

2021-10-21 16:53:55 补充
除了锚固，还有就是中间那一块水平钢筋，图上是12根，那么就只有12根吗？右边高度只有个1350mm很迷惑啊

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (5) 首答仅用{{minutesHtml}}

已采纳

陈工钻石专家

答题： 198872 被赞： 46703

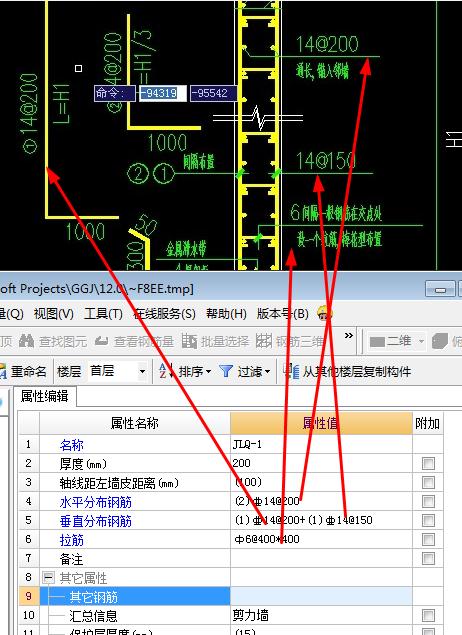

用剪力墙定义布置的方法：

2021-10-21 16:50:34

赞1 回复 3
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
可遇难求钻石专家

答题： 101335 被赞： 39780

用剪力墙定义即可。

2021-10-21 16:49:05

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
将军峰黄金专家

答题： 168531 被赞： 96118

在构件的钢筋锚固中设置。

2021-10-21 16:49:17

赞2 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
身边黄金专家

答题： 3898 被赞： 1067

在设置里，直接改顶部，底部锚固长度，

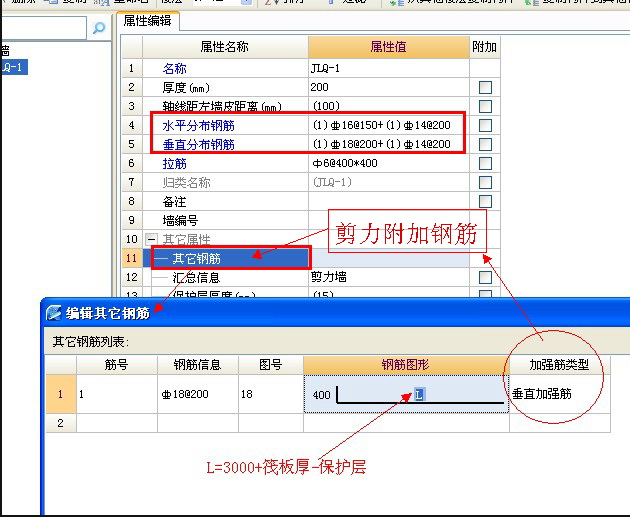

附加钢筋，在墙其他钢筋里可以输入间距及直径，单根长度需要自己计算填写。
水平钢筋，是C12-200，是直径12，不是12根，
1350，是人防外侧在垂直钢筋的基础上，增加C22-200加强附加垂直钢筋，在其他钢筋里输入，长度是高出筏板1350+筏板厚-保护层+150(1.5laf)
其他需要注意的，筏板内水平钢筋，通常是按墙水平钢筋C12设置，本图没有，直径变为C10的

首次提交 2021-10-21 16:50:03 最近修改2021-10-22 08:26:27 (修改过1次)

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
15623682955

答题： 70 被赞： 33

锚固这些东西在节点设置里面一个一个找一个一个看慢慢摸索
