请教，此图中插座线缆敷设高度问题

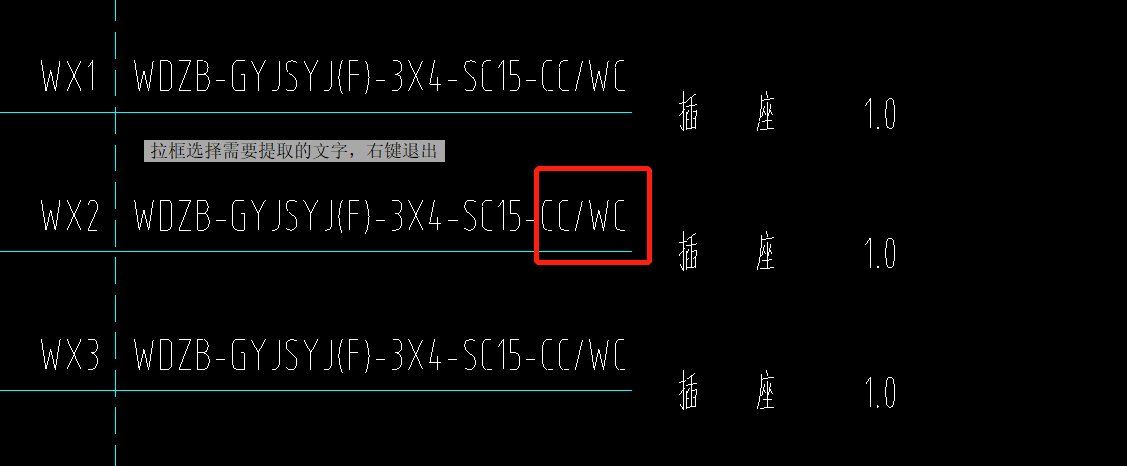

1、图纸中插座电缆敷设方式CC沿层顶是不是设计错了？插座一般不都是沿底敷设吗？2、WC沿墙敷设的话电缆标高怎么设置？层底标高+插座的安装高度吗？3、既然是CC/WC什么时候CC敷设，什么时候WC敷设？
全部回答
(3)
首答仅用{{minutesHtml}}
-
沿板和墙体辐射，你的插座先出了配电箱就是沿墙体辐射然后再板里辐射，到每一个插座的位置再沿墙体上去的
首次提交 2021-10-22 17:37:55 最近修改2021-10-22 17:40:12 (修改过1次)
-
1、图纸中插座电缆敷设方式CC可以理解为沿地面敷设。
2、WC沿墙敷设的话电缆标高=层底标高+插座的安装高度。
2021-10-22 17:38:15
-
应该是标记错了
需要与设计沟通
2021-10-22 17:44:19
