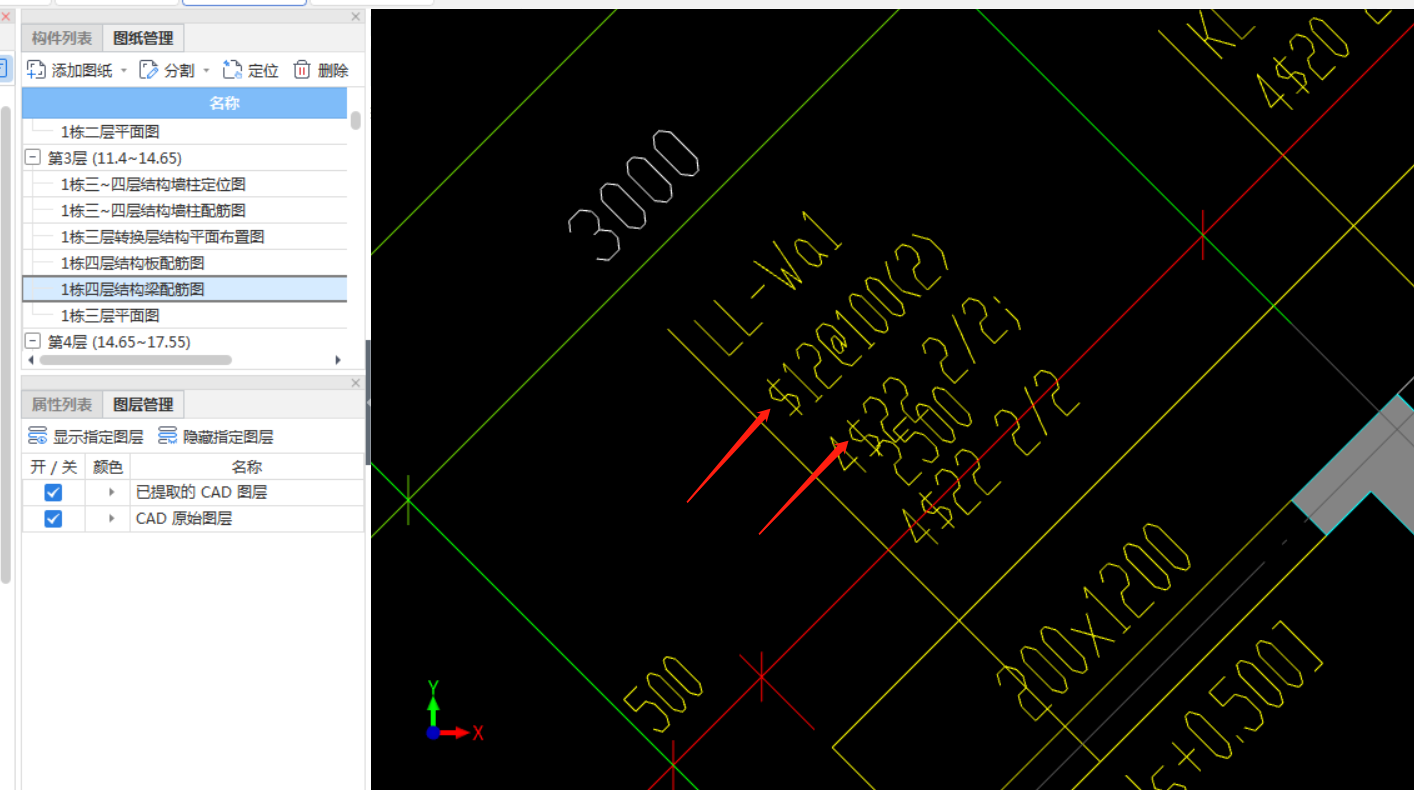

GTJ2021图纸导入后，钢筋符号乱码
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

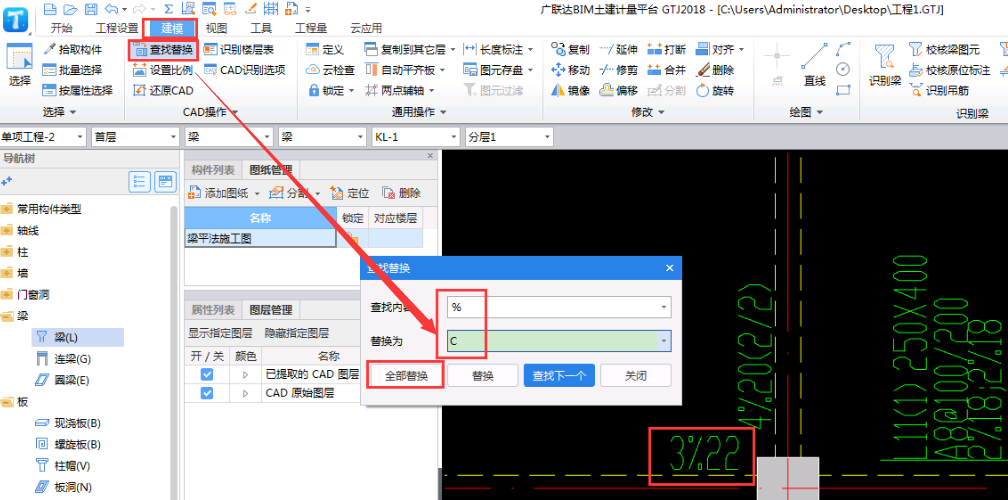

你好：步骤一：点击“建模”下方的【查找替换】功能，鼠标左键点击CAD图纸中的钢筋符号/标注等信息，则会在“查找内容”中自动显示。例如：查找出来的内容是：2?20或2%20或2 20等等。
步骤二：只需将“查找内容”中不需要的信息删除；例如：只删除符号前后的数字2和20，其余保留不动即可；
步骤三：在“替换为”输入需要替换的信息，点击全部替换或替换命令即可替换。如图：
备注：钢筋GGJ2013软件中的【符号转换】和【批量替换】功能在土建计量GTJ中取消了，直接使用【查找替换】即可。
2021-11-03 17:40:15
-
可以进行用工具栏上的符号转换
2021-11-03 17:39:00
-

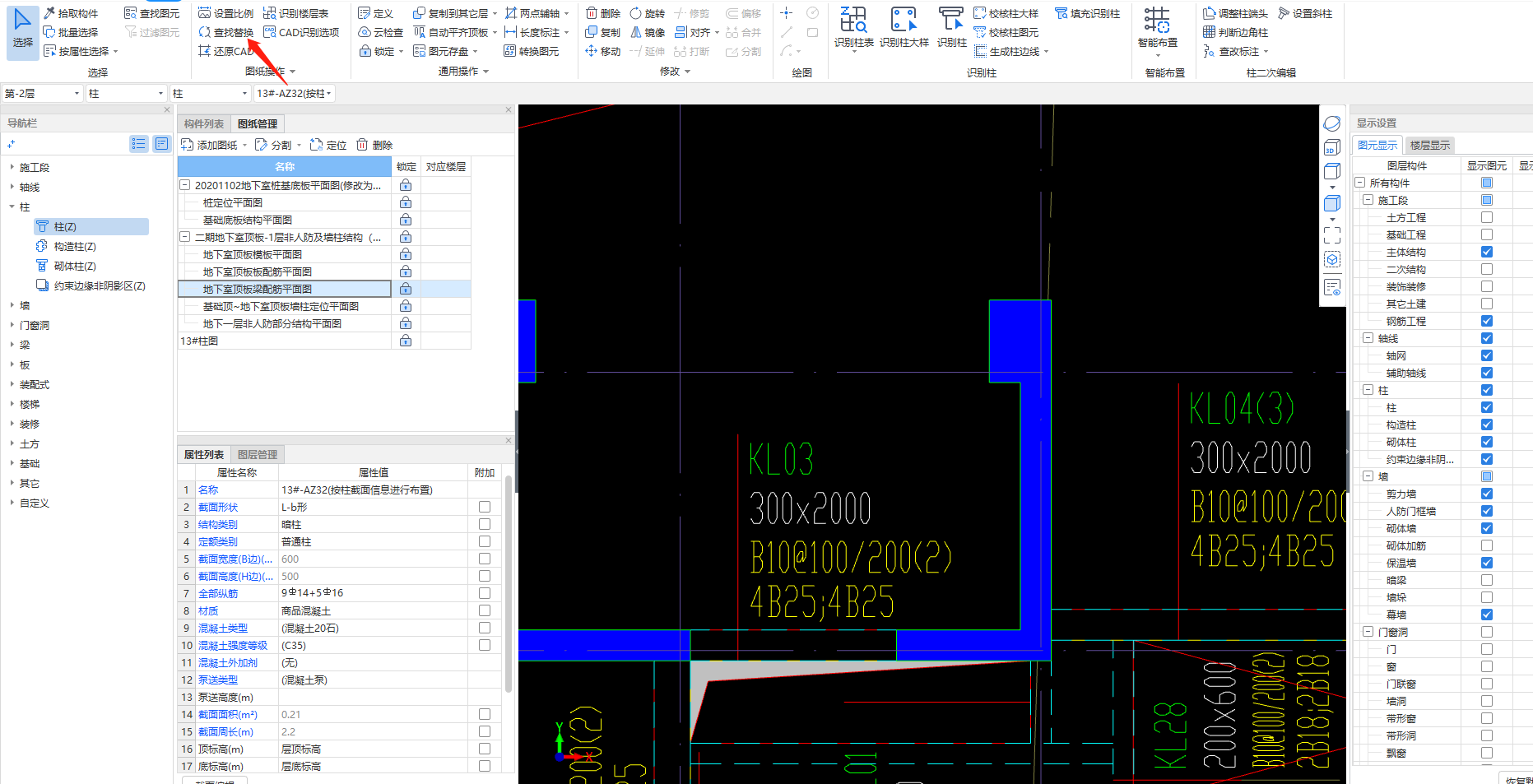

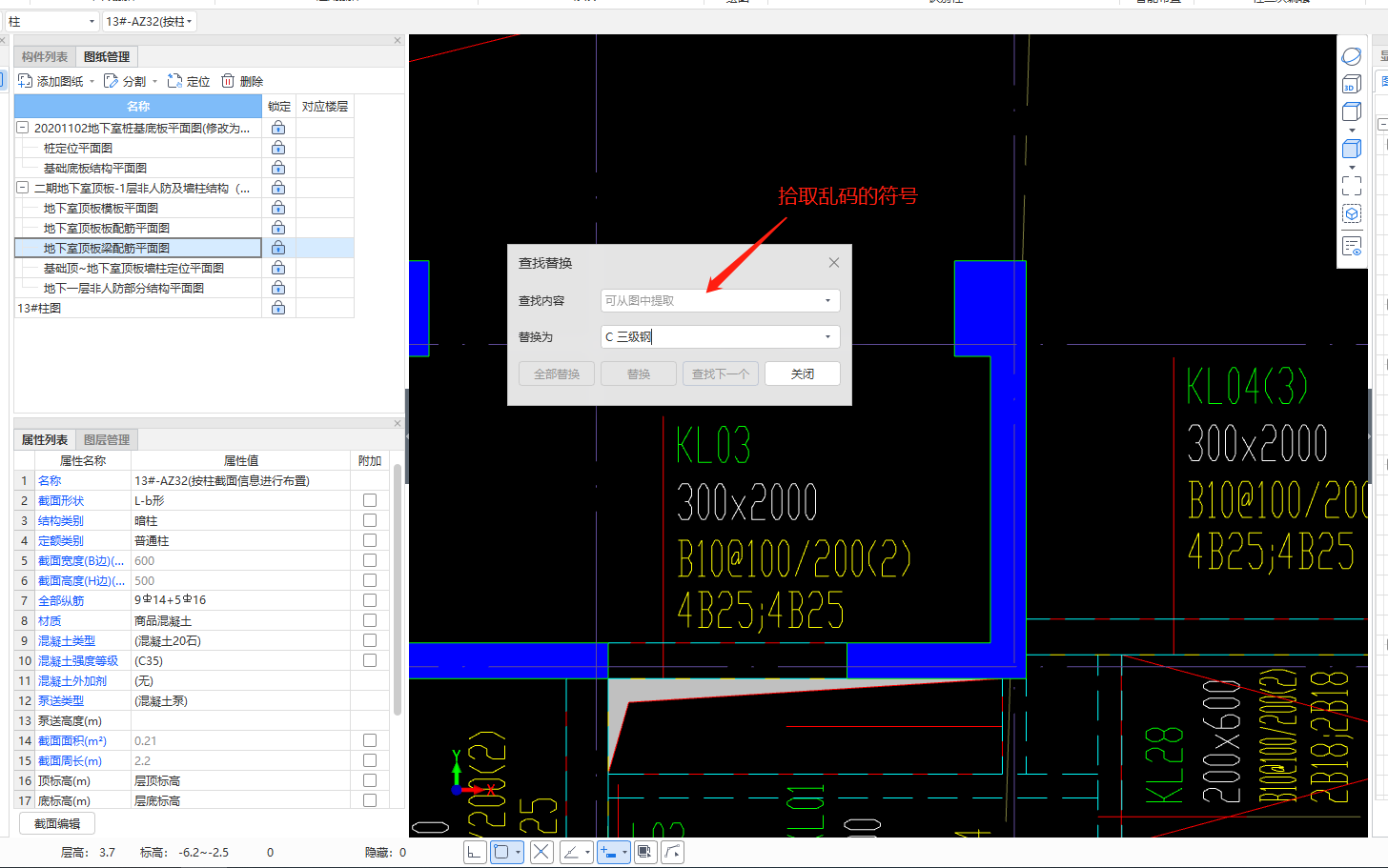

点击建模界面中的查找替换,拾取你的乱码符号，在CAD快速看图中 看是几级钢筋，然后进行查找替换功能把该乱码符号，替换成你所需要的钢筋型号即可。
2021-11-03 17:42:43
