关于16G剪力墙结构的梁支座

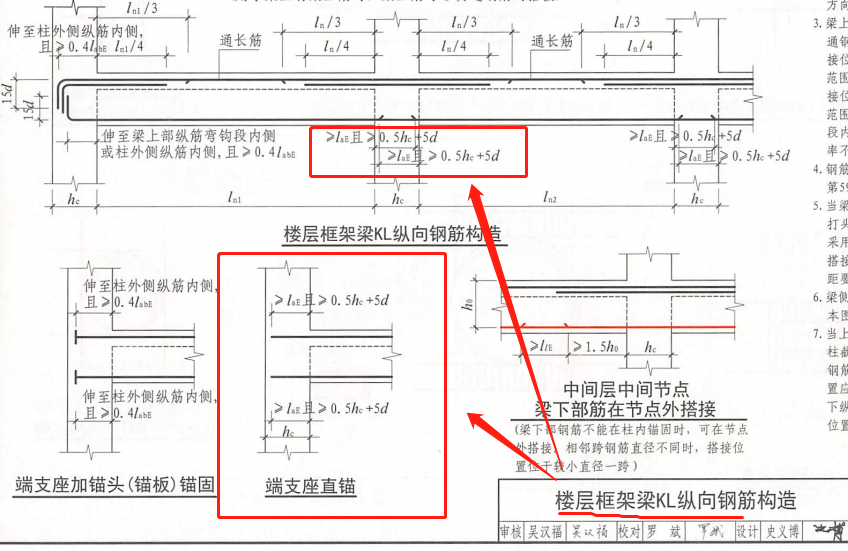

图集的框架柱（楼层）的底筋及端支座锚固（如下图）

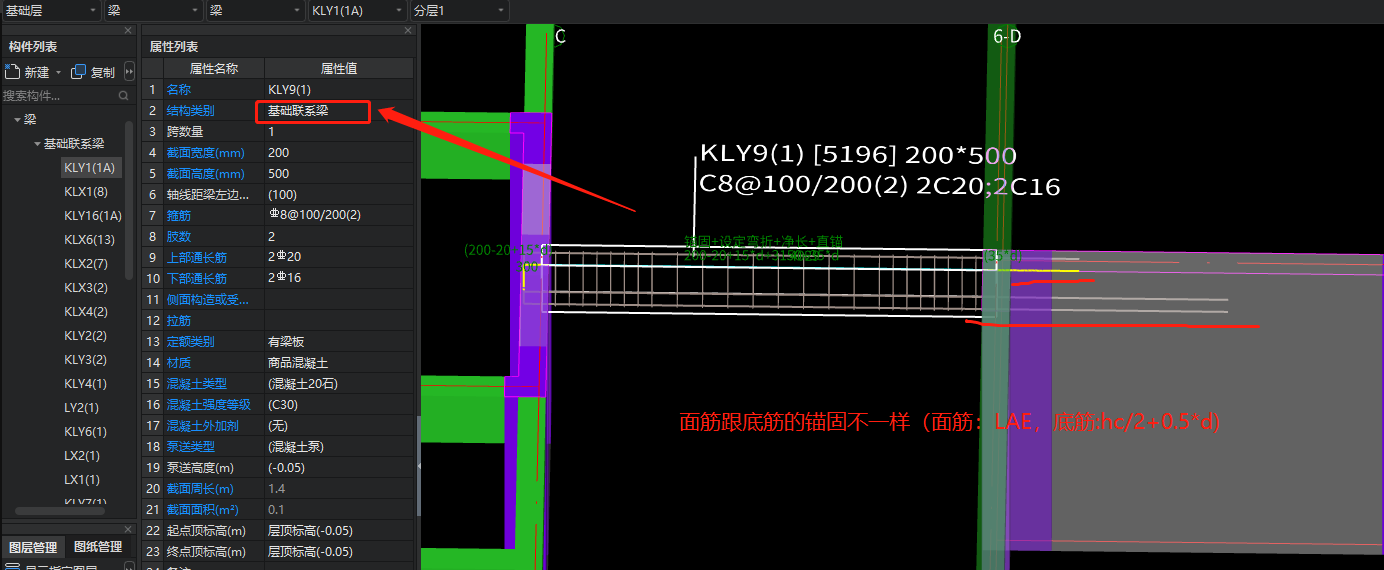

这是在基础层的梁（属性“基础联系梁”）的钢筋三维。

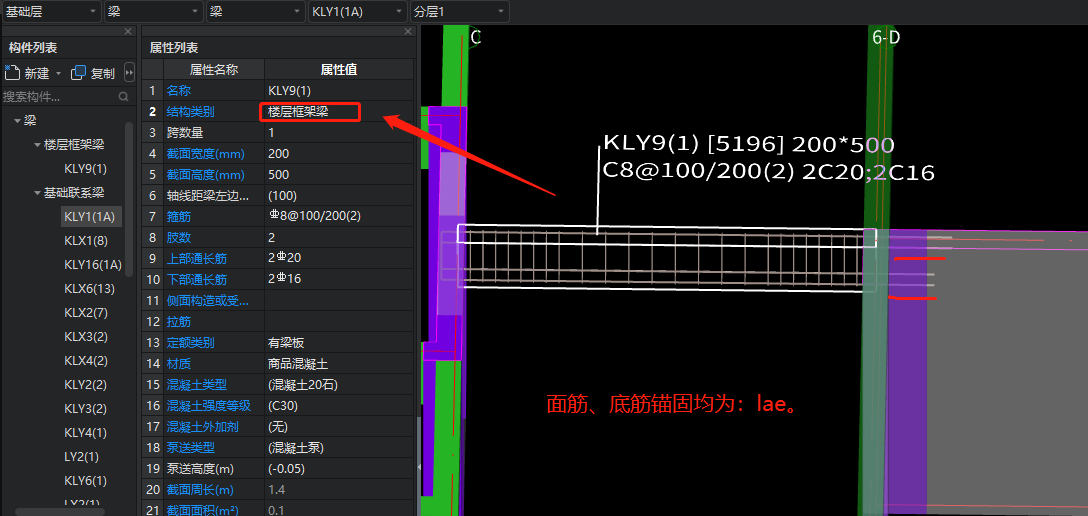

这是在基础层的梁（属性换成“楼层框架梁”）的钢筋三维。（注：与该梁平行相交的墙长度1400mm。且0.5*hc+5*d大于lae）
请教各位专家，老前辈们：1、按图集的描述，梁锚入剪力墙的长度，应该都是0.5*hc+5*d才对呀，为什么软件处理出来的是这样的呢？
2、无论是框架梁（楼层、屋面），还是基础联系梁，他们的有端部锚固情况，都由这两（11、12）项
来设计吧？感谢。
2021-11-08 15:38:56 补充

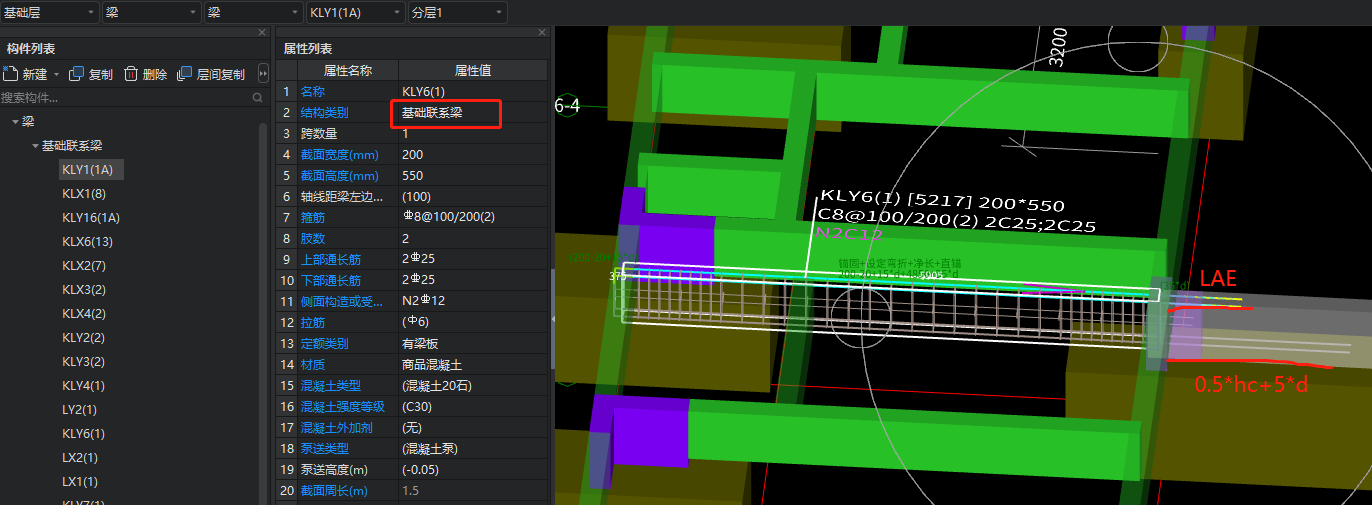

这是在基础层的梁（属性“基础联系梁”）的钢筋三维。
这是在基础层的梁（属性换成“楼层框架梁”）的钢筋三维。
来设计吧？
全部回答
(1)
首答仅用{{minutesHtml}}
-
基础联系梁不是按框架梁考虑的，与支座的类型有关系，是柱子时才是这样要求的0.5*hc+5*d且大于lae.
1、您说“基础联系梁不是按框架梁考虑的”，那请问基础联系梁是按哪种构件考虑（锚固是多少）？与支座的宽度和位置有关系，查看一下16G101-3 105页就明白了
2、您 说“梁的支座是柱子时才是max(hc/2+5*d,lae)”，那请问梁的支座是墙的时候，只有能直锚就直锚（lae），不能直锚就伸至端部弯拆15d吗？是的
3、问题中的第二个截图，如何处理它的锚固？问题太多不清楚第二个是哪个
首次提交 2021-11-07 17:19:44 最近修改2021-11-08 07:40:01 (修改过3次)
