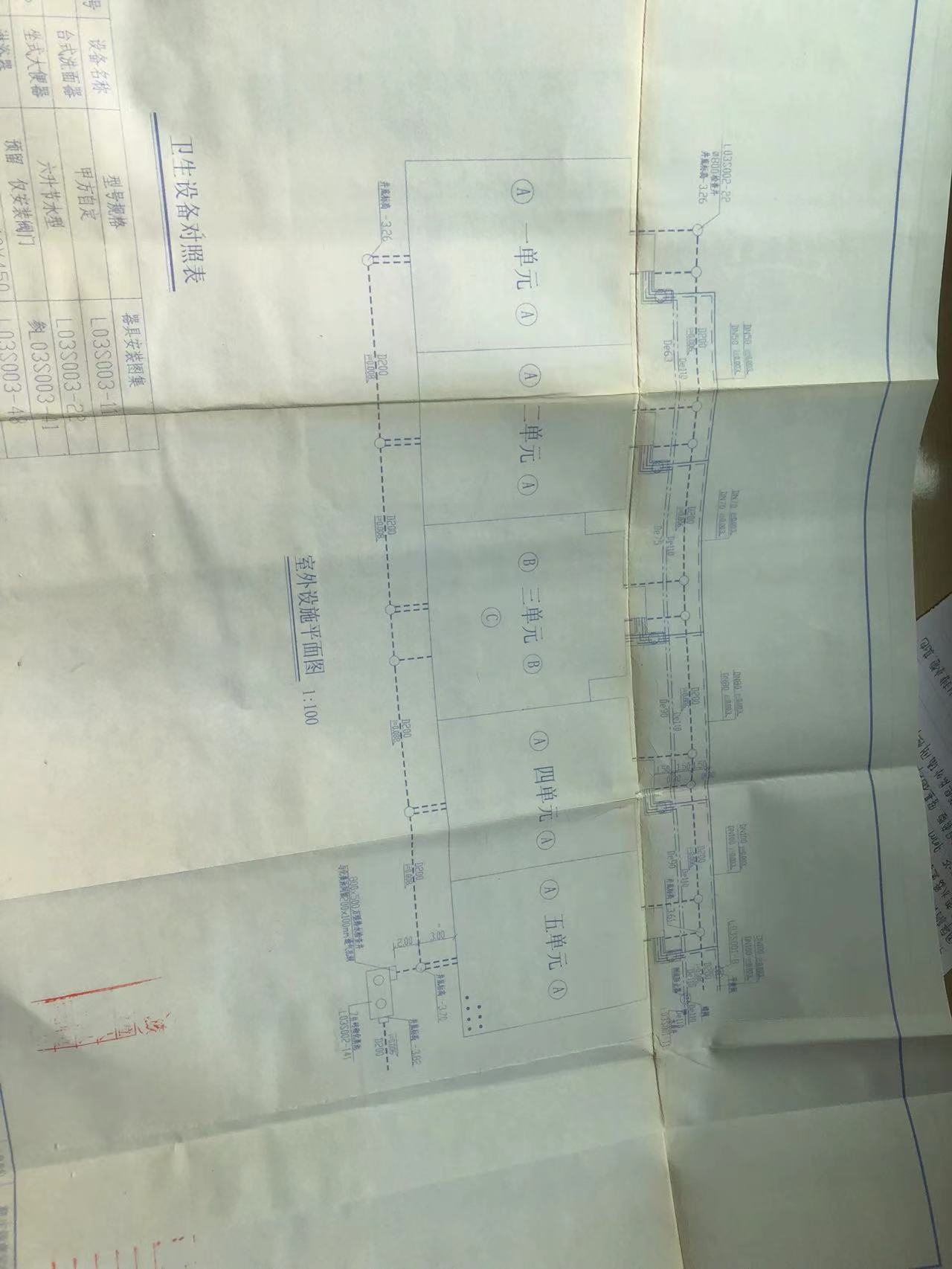

想问下老师这个室外设施哪个是给水管那个是排水的？

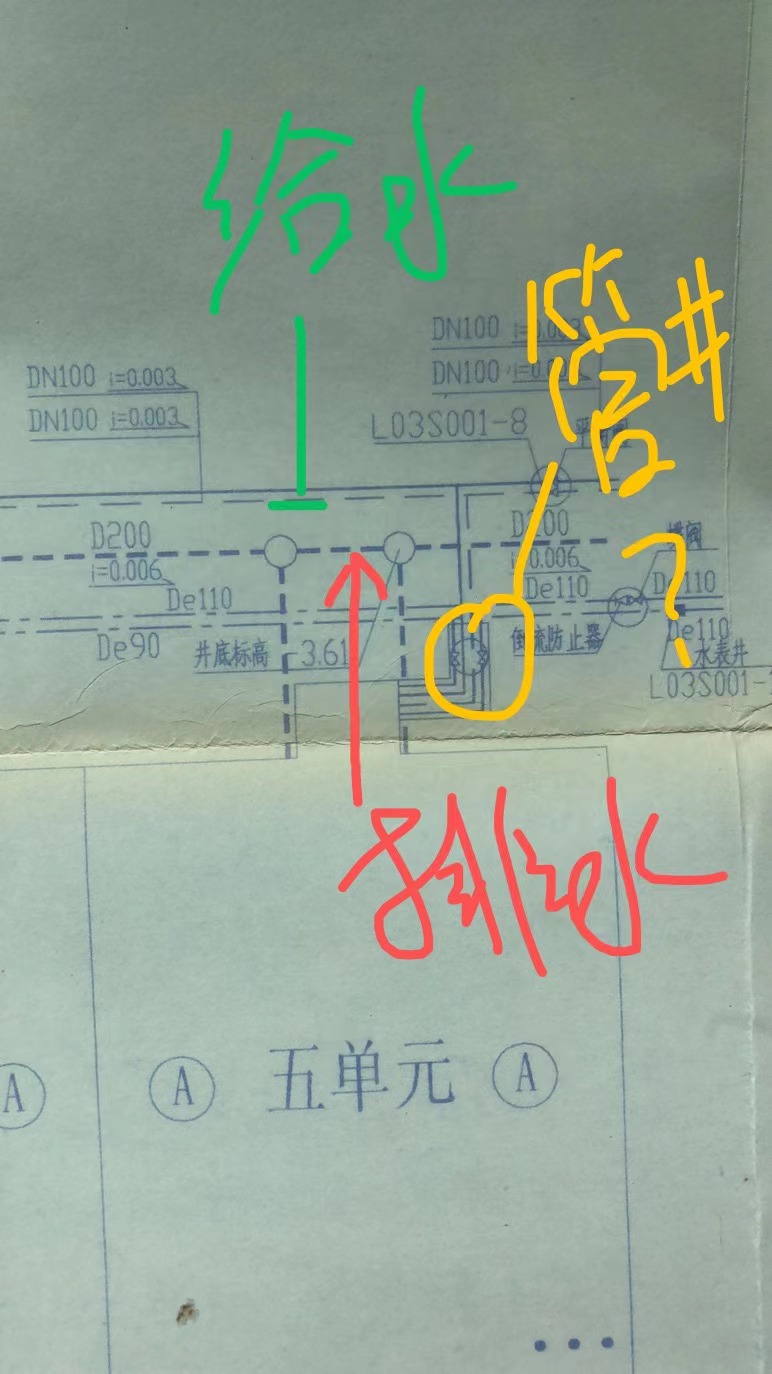

我这样标的对不对？还有个最上面的实线，没有写型号是排水管该是给水管？这个图的具体走向是怎么走的？麻烦各位老师解答，谢谢
我这样标的对不对？还有个最上面的实线，没有写型号是排水管该是给水管？这个图的具体走向是怎么走的？麻烦各位老师解答，谢谢
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
标注给水的应该是采暖的进水和回水
排水是没错的
标注De的是给水
首次提交 2021-11-17 11:27:12 最近修改2021-11-17 11:29:06 (修改过1次)
-
虚线是排水管
实线是给水管
2021-11-17 11:26:15
-
我也这样理解的。
2021-11-17 11:27:38
-

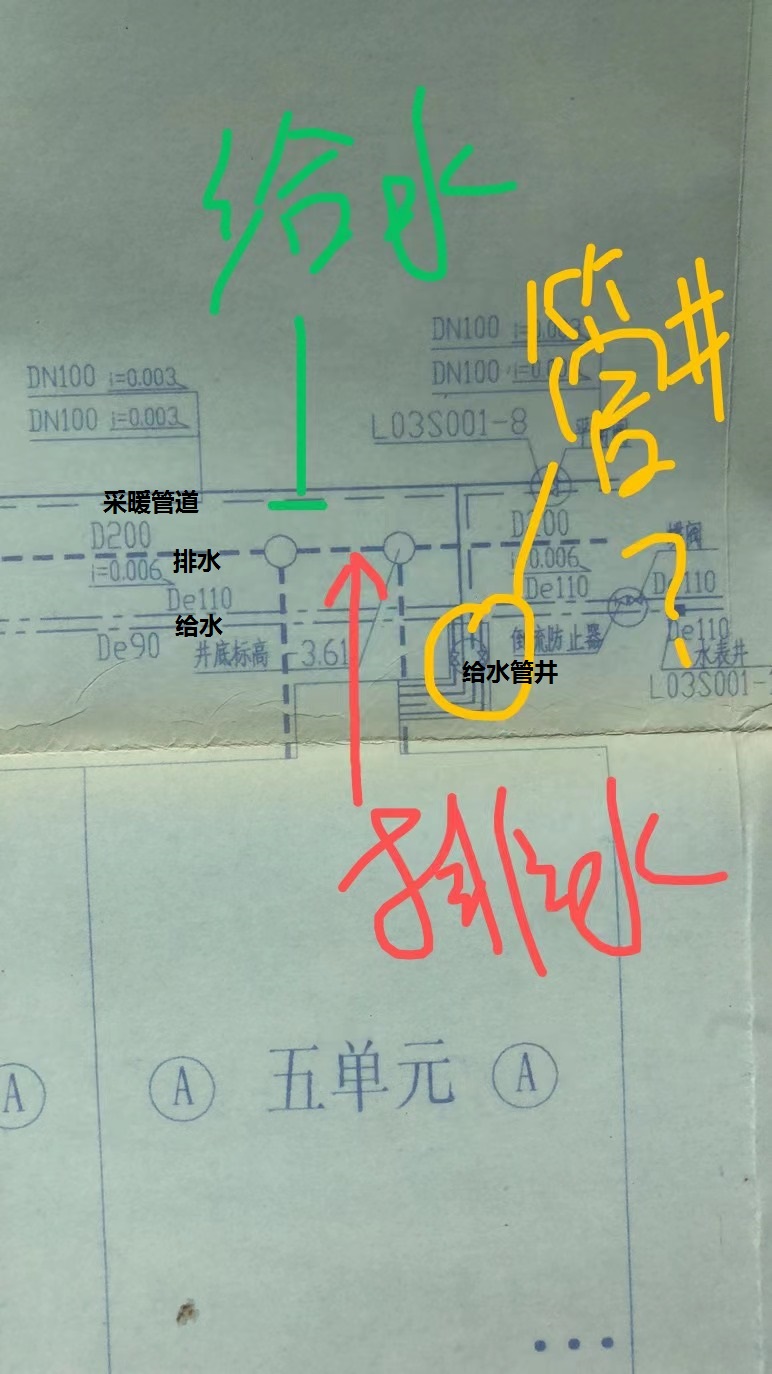

1、上面的DN100管道，应该是采暖管道，实线是采暖供水，虚线是回水
2、中间的D200是排水管道
3、下面的De110、90是给水管线
2021-11-17 11:29:26
-
是的
2021-11-17 12:49:37
