大样图右上角箍筋c10.下面标注是c8，这种柱啥意思？
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
一、新建参数化柱，选择L形截面下的L-a图形（柱类别应为暗柱），按图输入截面尺寸,并清空钢筋。
二、钢筋编辑

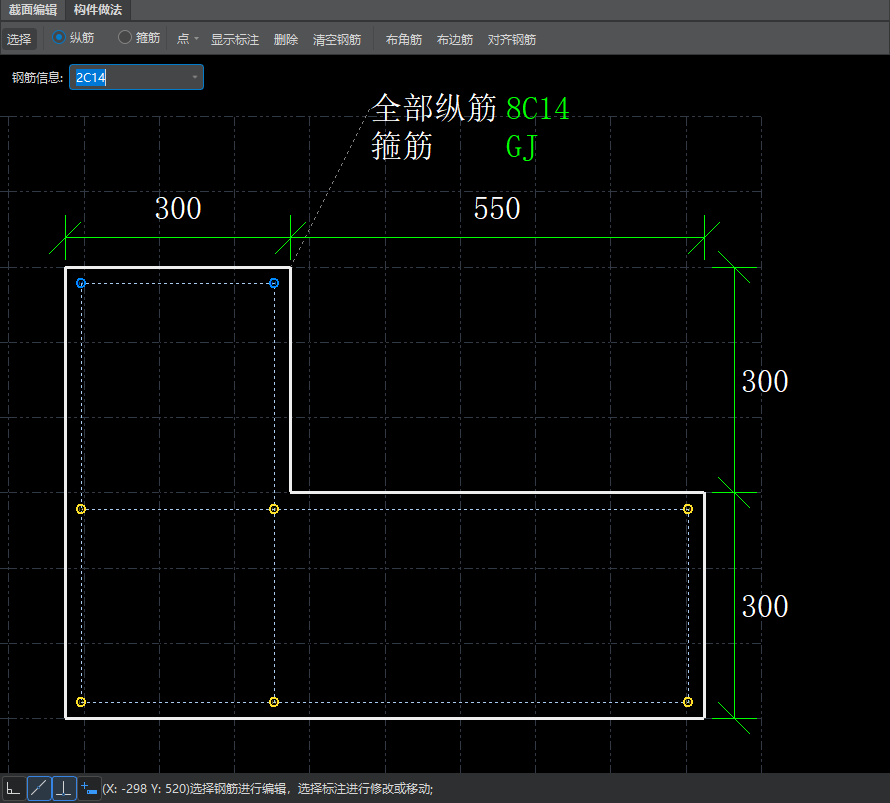

①先布置角筋，暂全按C14，即在钢筋信息中输入1C14(C前数值无所谓)
②根据大样图选中上面两角筋，修改钢筋直径为12后回车

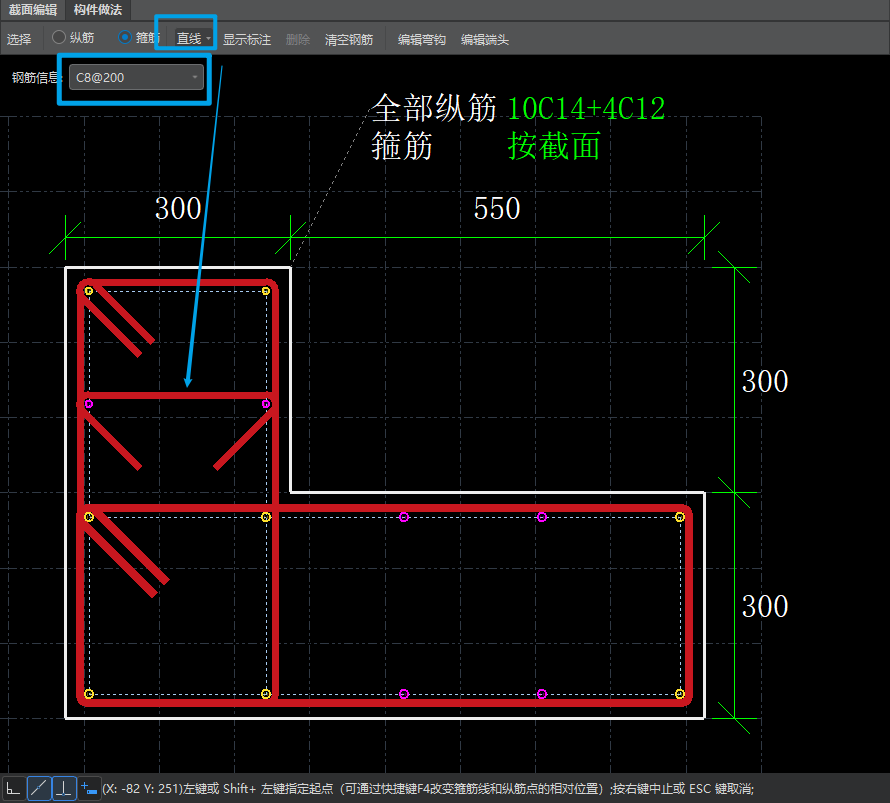

③箍筋绘制
C8@200
C10@200
④边筋布置
1C12(布置两次)
2C14（布置两次）
⑤小拉筋小箍筋补全
小拉筋按表格中的C8@200(拉筋是单肢箍)
小箍筋按表格中的C8@200
供参考。
2021-12-08 19:20:48
-
只有标注的那个箍筋 是 10个钢筋的，其他箍筋和拉筋是8个钢筋的 。
2021-12-08 18:33:58
-
大样表示只有那个c10
2021-12-08 18:41:52
-
你好：水平矩形箍筋是C10@200。
2021-12-08 19:29:05
