为什么 软件自动生成的构造柱，汇总计算后 会出现这样的错误？该怎么解决呢?
全部回答
(1)
首答仅用{{minutesHtml}}
-

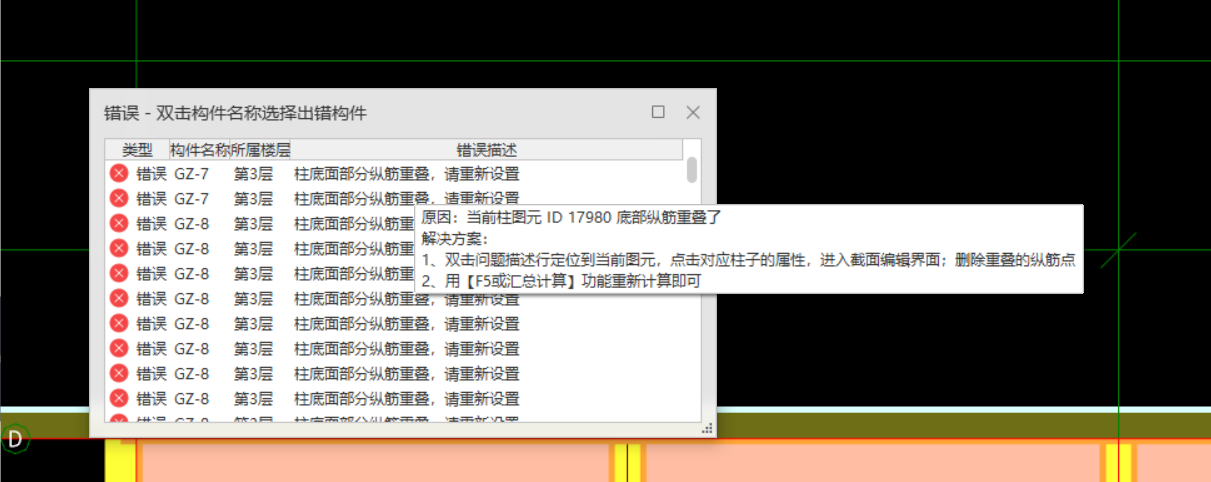

你好：提示如图：
原因：柱截面编辑中纵筋位置绘制重叠。如图：
方法：双击错误提示后，软件会自动定位到对应图元的位置，然后建议删除重叠的柱纵筋，重新布置即可。
若布置柱纵筋的位置捕捉不到点时，可以先找一个可以捕捉到点的地方（鼠标变成回字形状），然后同时按住shift+鼠标左键，弹出“请输入偏移值”窗体后，输入偏移距离，两个纵筋的中心距离大于两个纵筋的半径之和即可。如图：
2021-12-14 19:36:36
