关于剖切详图索引符号的剖切方向？

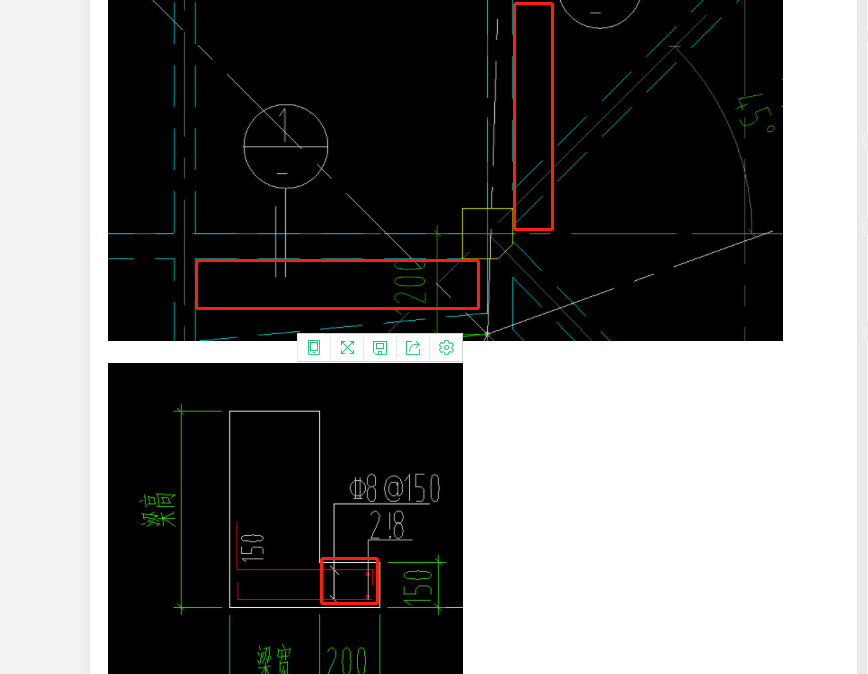

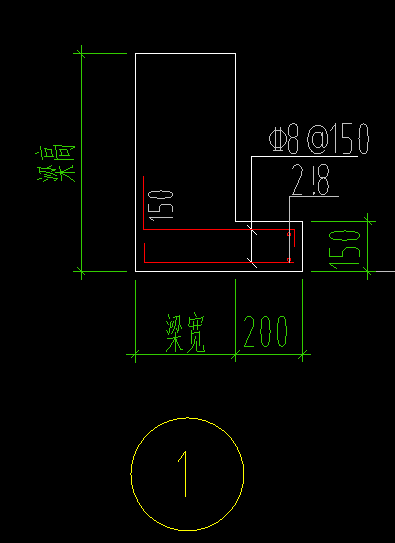

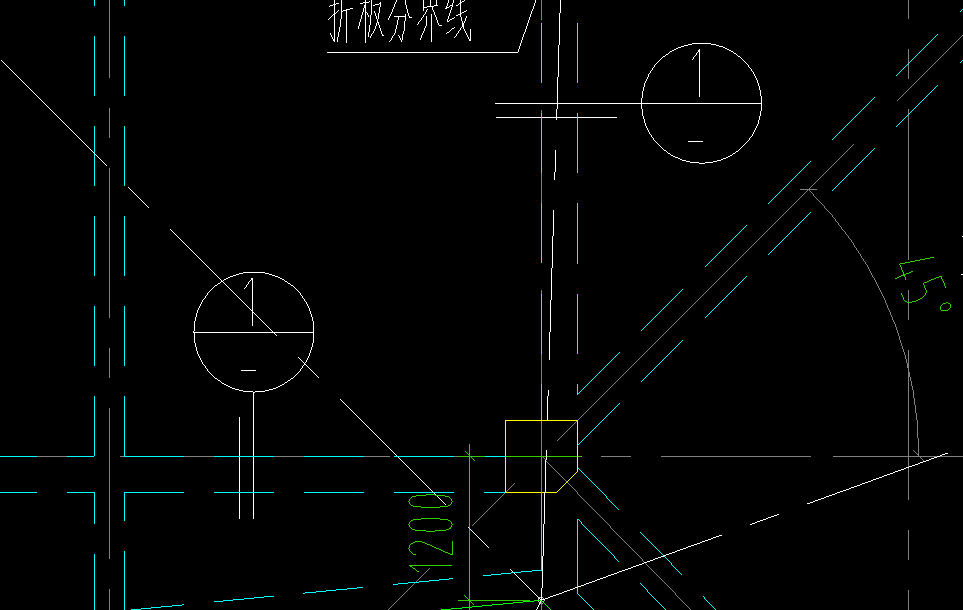

剖切详图索引符号的剖切方向如何确定如图大样1梁的挑耳方向该如何确定
全部回答
(5)
首答仅用{{minutesHtml}}
-
已采纳
2021-12-16 14:45:08
-
断面剖切符号是一根长细线通过剖切位置，再加画一截平行的短线，这短线在哪边，表示向哪边看
首次提交 2021-12-16 14:44:15 最近修改2021-12-16 14:44:50 (修改过1次)
-
从短线往长线看
2021-12-16 14:44:35
-
短线向长线方向看，现在的设计也不注重剖视符，不管朝向，以节点图为准。
2021-12-16 14:45:09
-
2021-12-16 14:46:24
