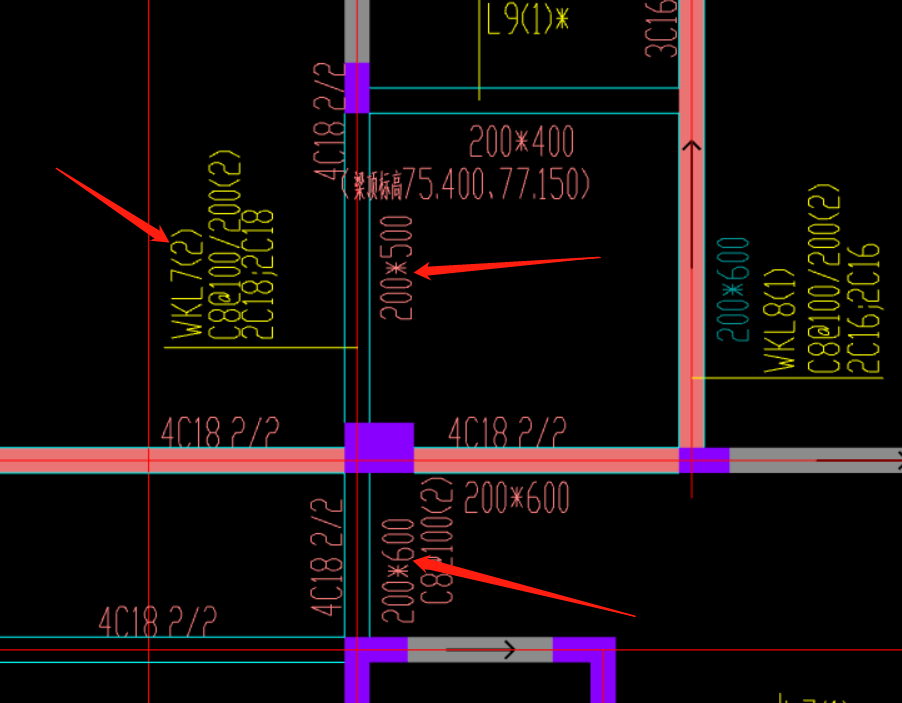

请问这种在支座处不同高度的梁怎么画
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

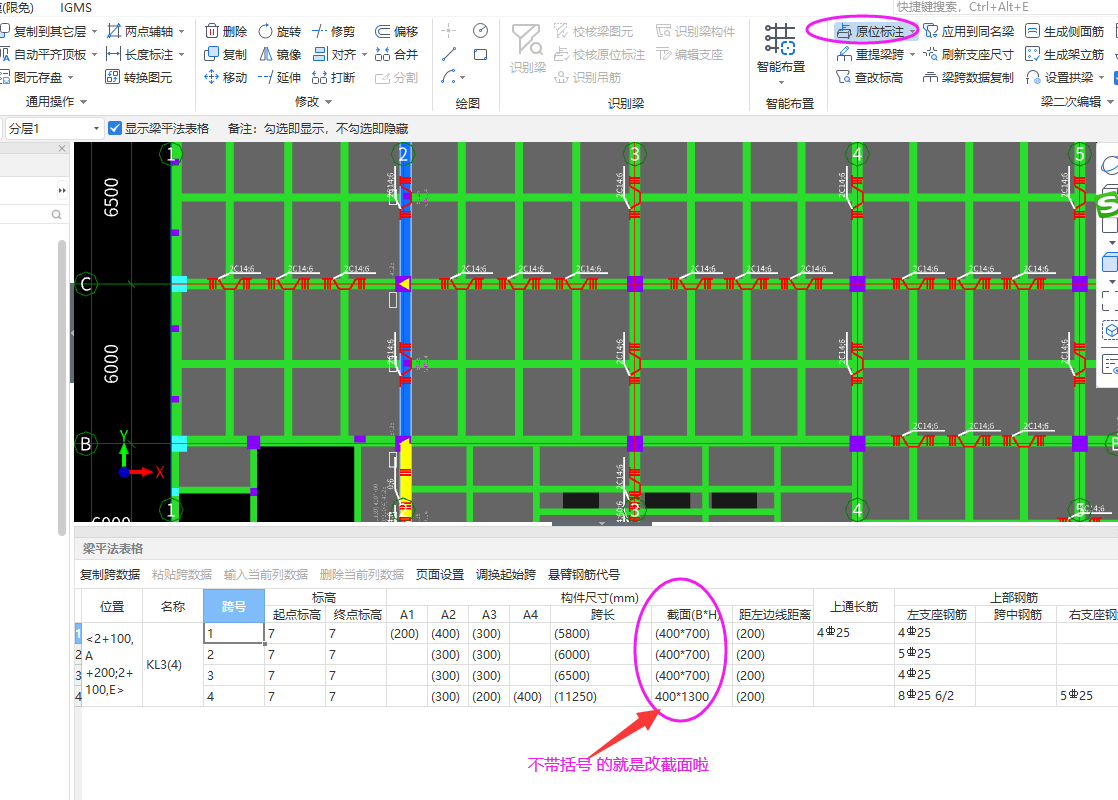

在原位标注输入中，直接调整梁的截面信息就行
首次提交 2022-01-02 09:47:18 最近修改2022-01-02 09:48:32 (修改过1次)
-
先按集中标注的画好后，原位标注里调整不同的截面和输入原位标注的钢筋信息
首次提交 2022-01-02 09:46:15 最近修改2022-01-02 09:46:51 (修改过1次)
-
个性属性修改原位截面高。
2022-01-02 09:47:00
-
你好：集中标注按照一种形式输入截面尺寸，在梁的原位标注截面里面修改梁的截面尺寸。
2022-01-02 09:47:08
-
各自按图纸要求设置可以，上图箭头所指的相邻跨，没支座筋，下是跨中，上只是右支座，没左支座
2022-01-02 09:49:41
-
原位标注下拉三角，修改截面尺寸
2022-01-02 09:49:41
