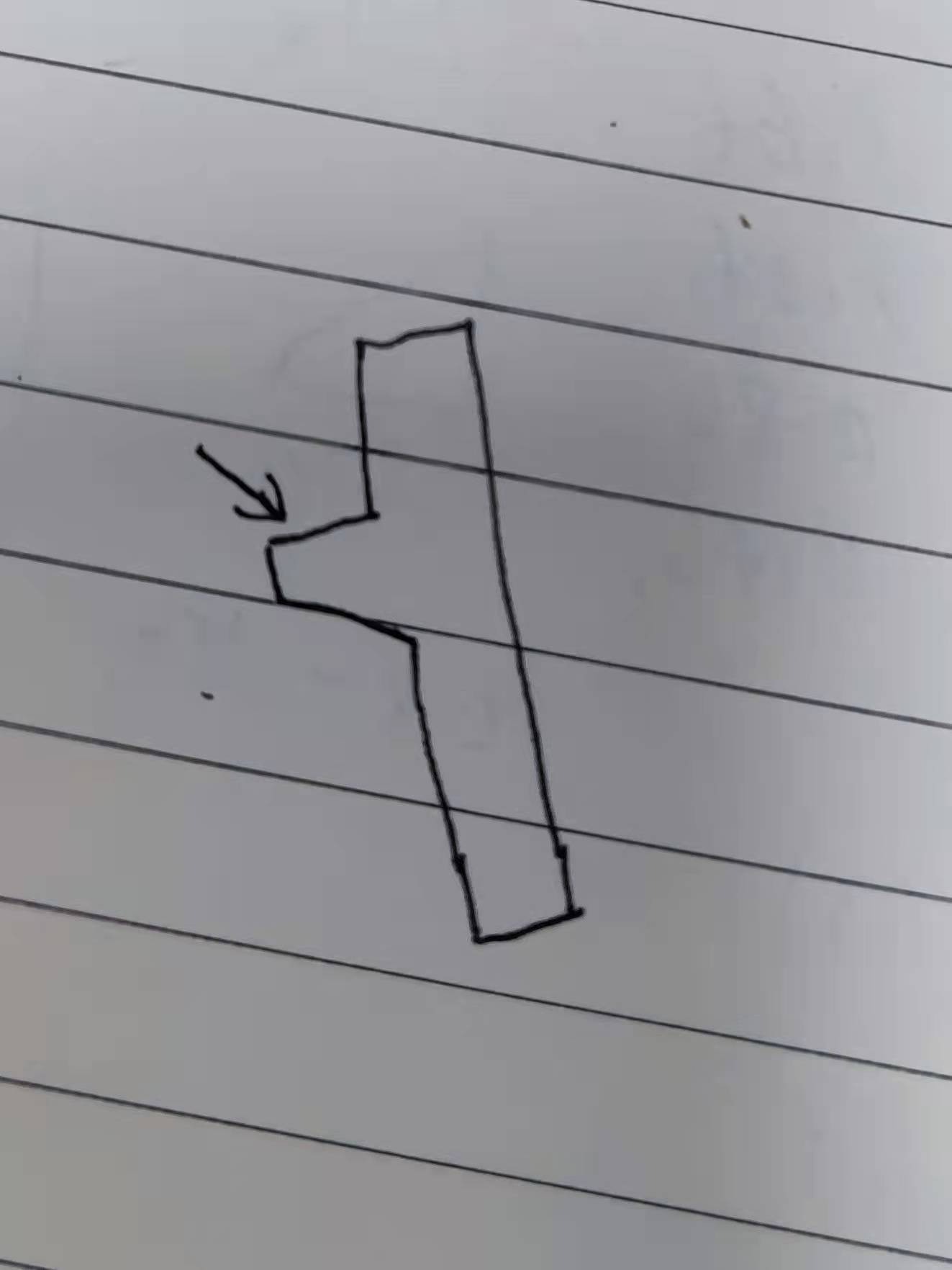

请问各位老师剪力墙上突出的部分怎么画？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
这个应该是牛腿
方法一：土建部分在土建表格输入中设置，钢筋在钢筋表格输入中设置。
钢筋表格输入方法：工程量---表格输入---钢筋---添加构件---参数输入---选择图集列表中的牛腿柱---修改参数---计算保存。如图：
方法二：用异形梁定义布置，牛腿柱和梁布置时的标高要设置正确，牛腿的钢筋可以在异形梁属性列表中的【其它钢筋】中输入。如图：
2022-01-04 08:58:38
-
用自定义线处理
2022-01-04 08:57:34
-
用异型挑檐处理
2022-01-04 08:58:21
