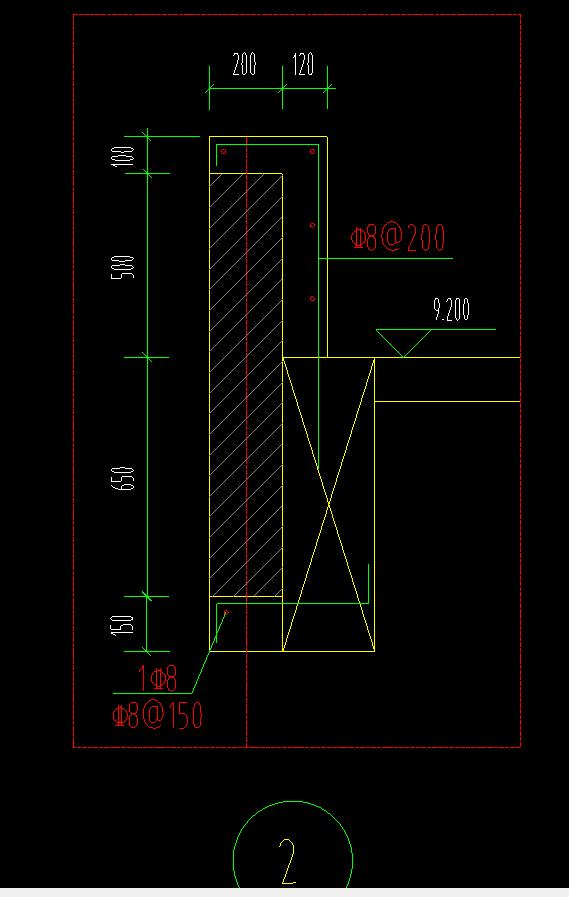

各位老师 这个节点图是什么意思 怎么画
如图 屋面模板平面图是指女儿墙高500 上面压顶100 么 c8200这一块是指什么意思 还有下面那一块
请各位老师指教

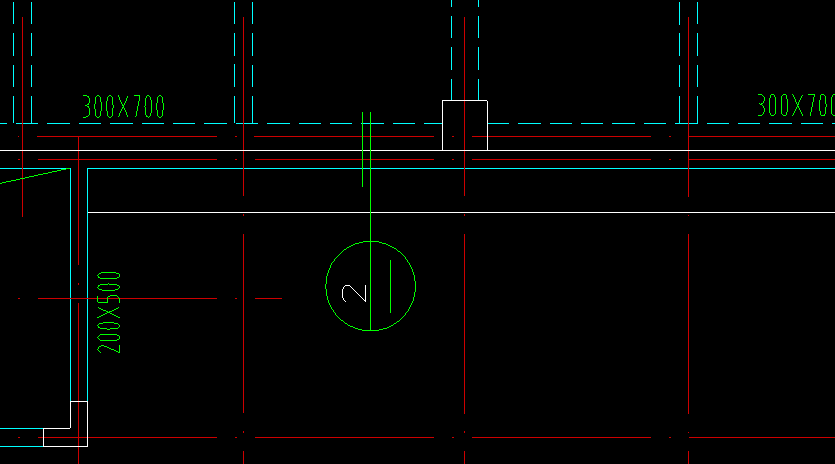

如图 屋面模板平面图
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
是女儿墙。压顶厚度100，宽度320.竖直墙厚120.竖直方向钢筋是c8-200的。画的话用挑檐手动不住钢筋画。下面那一块是下一层的造型凸出。
2022-01-07 10:44:50
-
上下出檐，中间砌墙
2022-01-07 10:45:46
