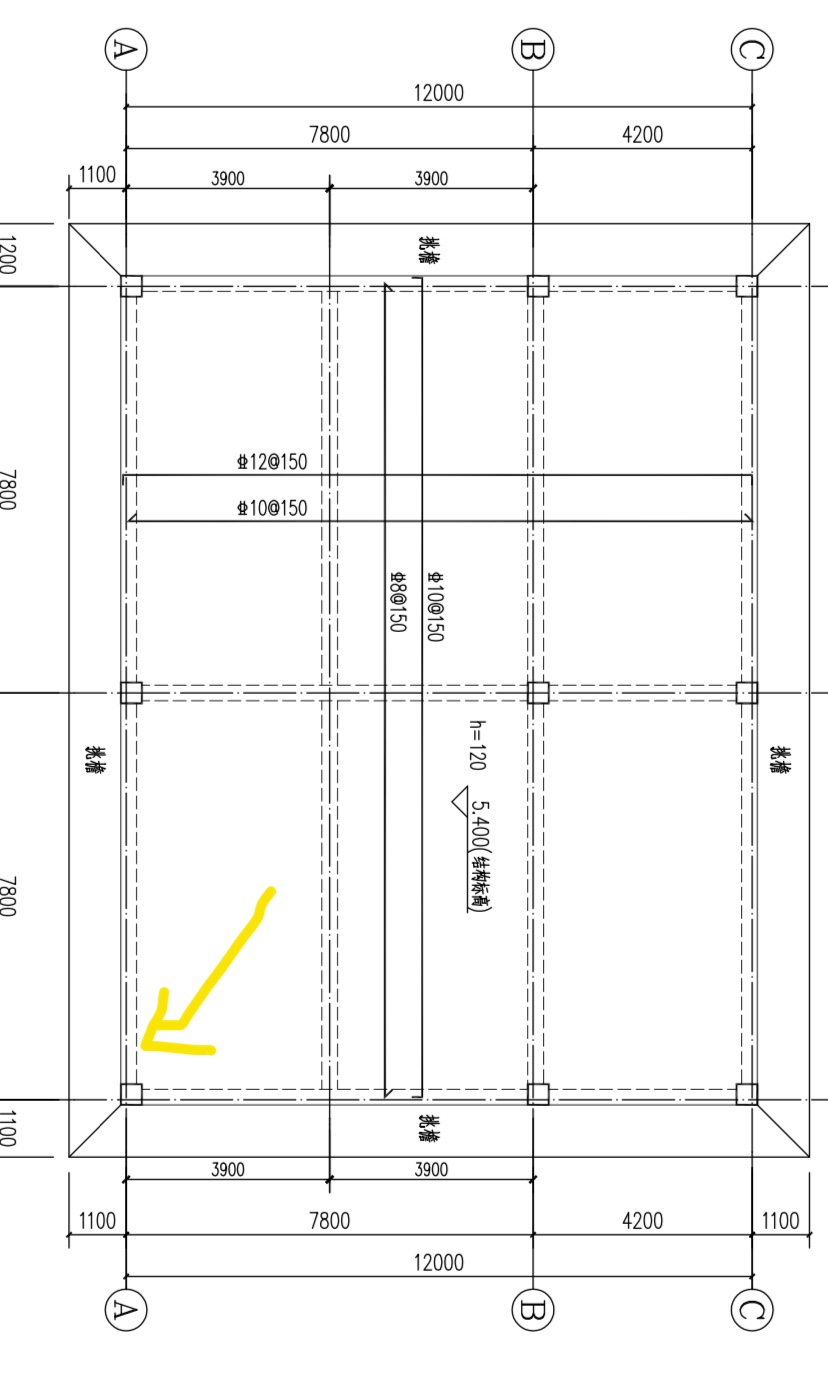

梁图上的实线和虚线什么意思？
全部回答
(7)
首答仅用{{minutesHtml}}
-
虚线表示梁边线，实线指的是板边线。
2022-01-07 20:09:01
-
虚线是梁边线，外圈的实线是挑檐线，靠近轴线的实线是板的外边线，中间的实线是板的钢筋，小方块是柱子线
首次提交 2022-01-07 20:09:50 最近修改2022-01-07 20:11:31 (修改过2次)
-
你好：从上面朝下面看的见梁的是实线，看不见的是虚线。
2022-01-07 20:10:00
-
这个问题提的好
2023-03-27 08:41:01
-
中间梁顶标高和板顶标高一样时，梁是两侧都是虚线 梁在洞口、房子的四周边时边缘的梁是实线 上返梁两侧都是实线
首次提交 2023-03-27 08:42:19 最近修改2023-03-27 08:43:25 (修改过1次)
-

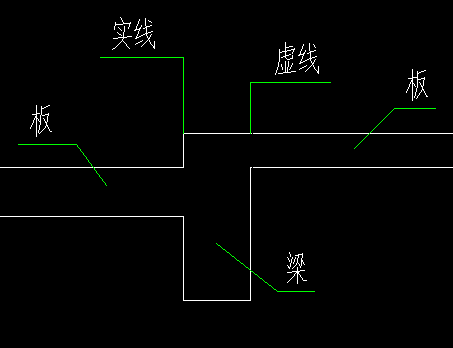

梁图上的实线【表示梁外边不同板平的】和虚线【表示梁同板平的】什么意思？
2023-03-27 08:45:03
-
梁图上的虚线表示该梁在板下(梁顶和板顶平),外侧边直接可以看到就用实线了.
2023-03-27 09:24:00
