走廊栏板钢筋布置

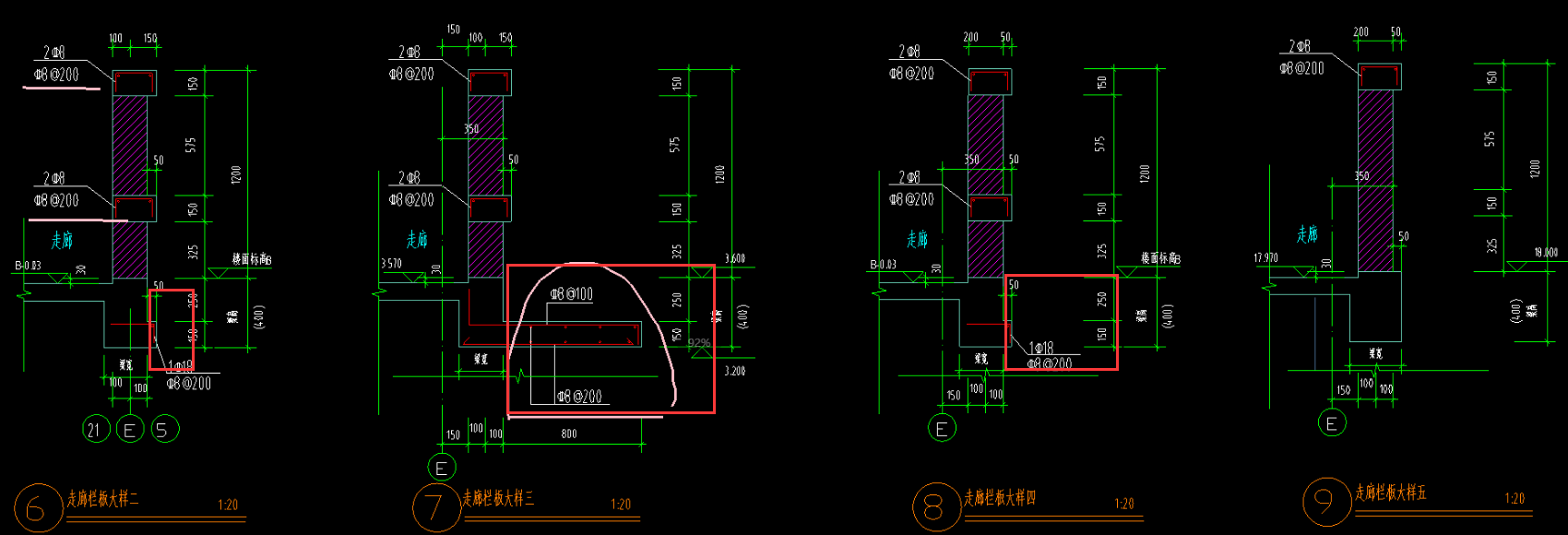

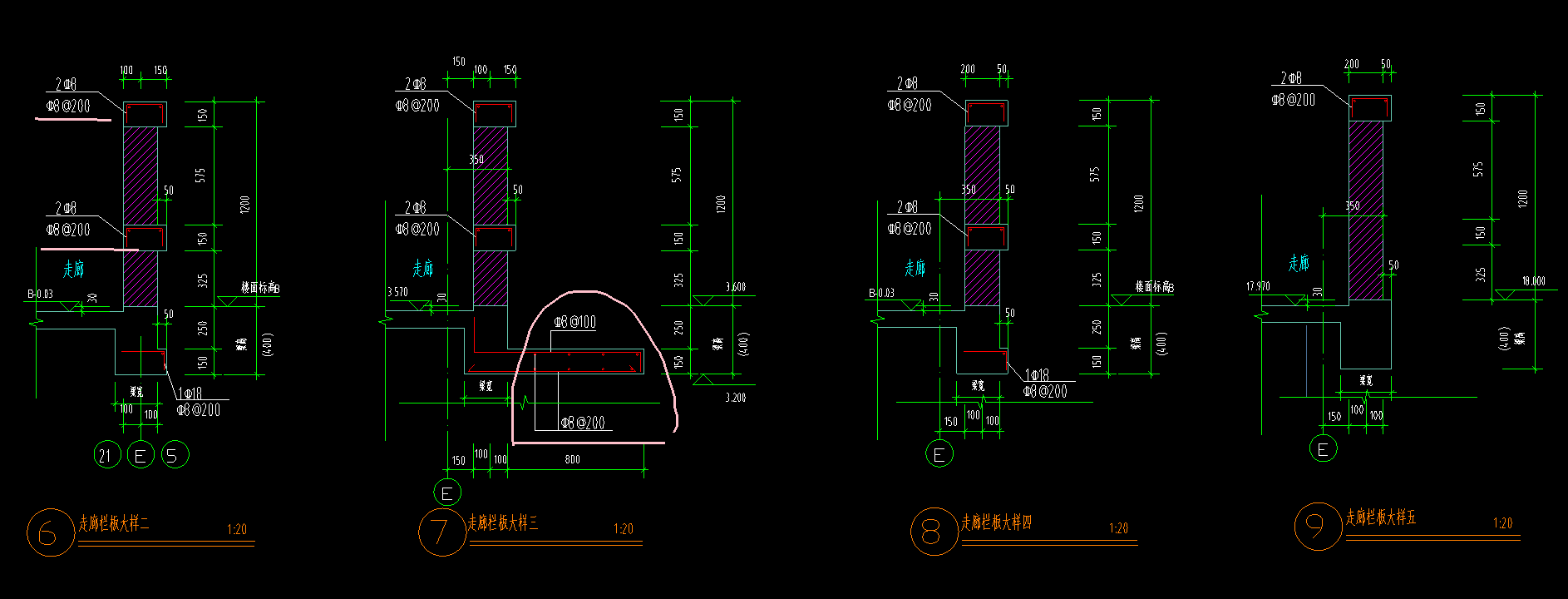

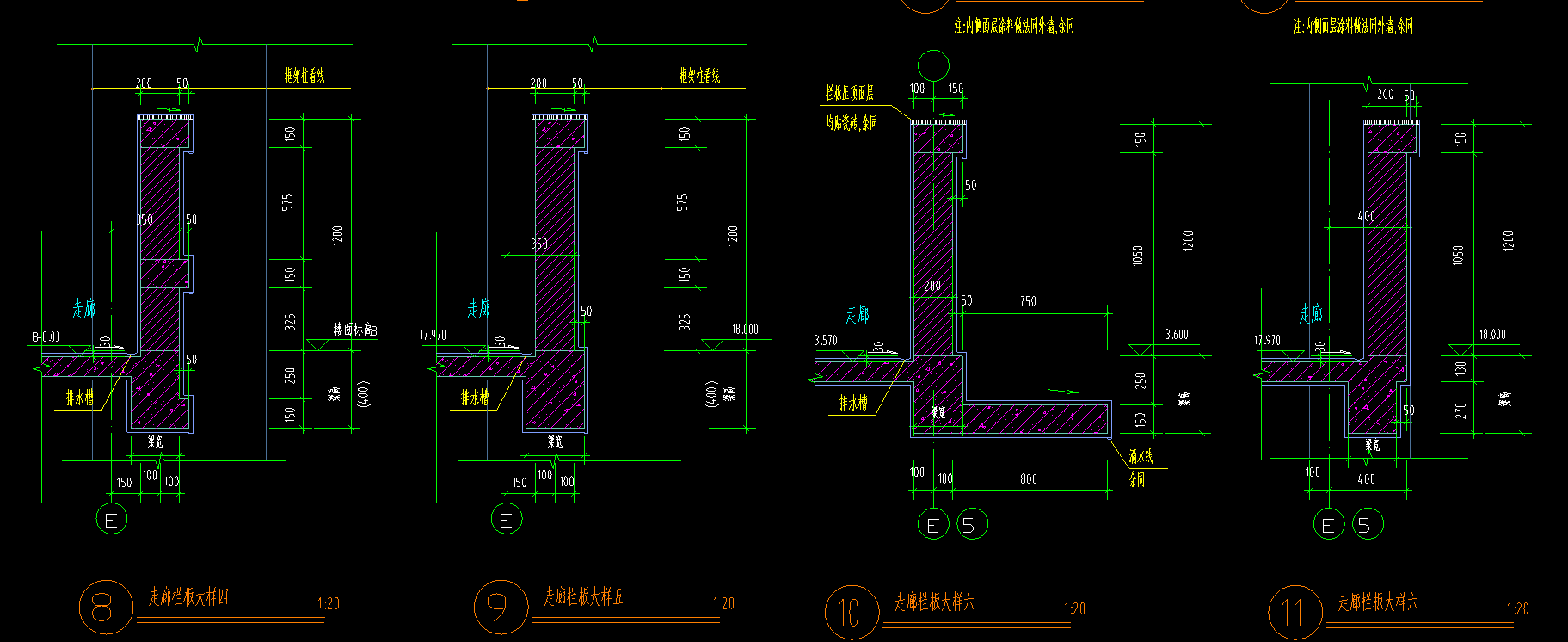

请问：1、这些走廊栏板是没有钢筋的吗？看不太懂一段走廊分6种大样都有哪里不同。
2、如果是有钢筋的，用栏板构件画，水平钢筋和垂直钢筋是（2）C8-200，拉筋是2C8？画上之后钢筋是自动加在柱和栏板底下的梁里吗？还需要设置什么吗？
3、圈的部分是防坠物板，我用栏板布置上去没有钢筋量，添加拉筋就会有，可是这块板没有拉筋吧？
（夜深了还在摸索建模，麻烦老师们帮帮我!）
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
需要结合平面图剖切位置看那一段用相应的走廊栏板大样
圈出来的7号大样可以用现浇板画
红框里的单独算，钢筋算出来就行，工程量没错就行
首次提交 2022-01-12 08:21:47 最近修改2022-01-12 18:31:38 (修改过2次)
-
剖面图要和平面图对应来看。
2022-01-12 06:10:45
-
坠物板用挑檐板定义，栏板用栏板画，锚固筋自动布到栏板里。
2022-01-12 06:30:59
