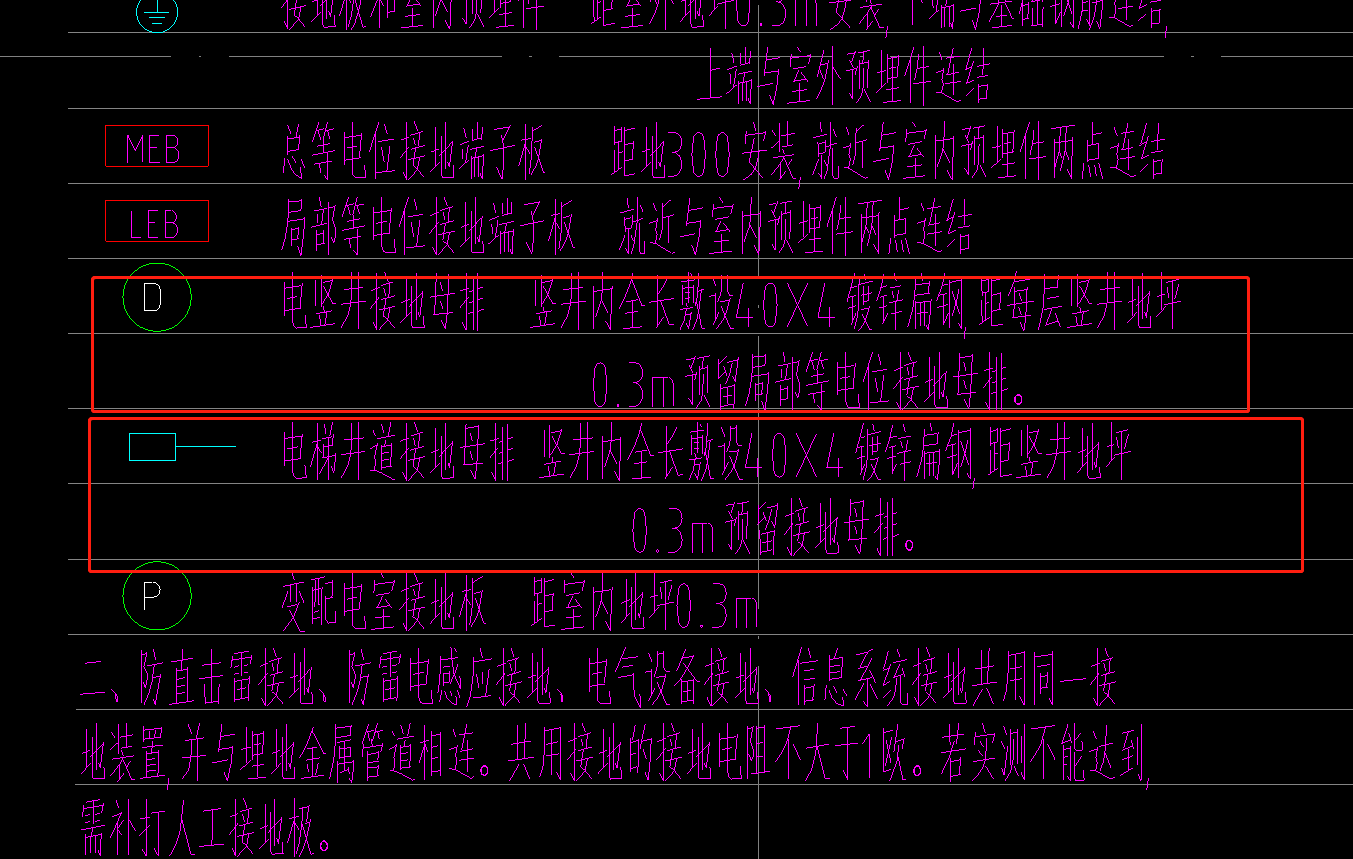

防雷接地问题：这两条说明是指要有一个局部等电位端子箱吗还是仅仅做一圈镀锌扁钢？

请教防雷问题

工程两座30层的高层地下室有两层 问题： 1、防雷接地利用桩基础接地，这个按处计算，请问工程量该怎么数 2、电梯井每隔一层预留一个接线端子，请问这个接线端子套什么定额 3、45米以上的均压环用-25*4的镀锌扁钢制作，请问套什么定额 4、这图说明有总等电位联接，厕所也有局部接线端子板，但是图上没标有总等电位箱，该按多少个箱来考虑 小弟刚接触安装，所以问题多多，忘前辈指导。。谢谢

防雷接地跨地

防雷接地跨地要算哪一些啊，比如线槽两端之间连接算是接地跨地吗？卫生间等电位以各个设备连接这些算是接地跨地吗？"从60米起每层利用建筑物圈梁内两条结构主筋构成闭合的避雷带"这句话的圈梁是指外面那一圈还是指每一条梁？谢谢解答

防雷接地等电位连接

请教各位大神一个问题，如图所示，设计说明中规定：1.预留接地连接板：电梯底坑、电梯机房、变配电房、各设备房、弱电机房、消防中心、电气井道等处，预留接地连接板150x150x6用两条∅12圆钢分别与接地网两主筋焊接连通,距设备房地面或电梯底坑地面H=0.5m,装于底坑墙表面。2.等电位接地端子板:变配电间、设备房、电梯机房、消防控制室、通信网络机房、电气井道等处墙上设等电位接地端子板，距地H=0.5m，用∅12热镀锌圆钢就近与接地网连接,并与MEB引来接地干线BV-25 PC25/FC连接。那么我画图时连接，预留接地连接板和等电位接地端子板的连接线（途中蓝色线条）是否是φ12的热镀锌圆钢？

你好，请教几个有关防雷接地的问题。谢谢。

本工程为33层住宅楼，建筑主体高度98.3米，地下二层（层高3.7m）根据防雷及接地的设计说明及图例，列项如下：一、接闪器：1、接闪短杆 φ12热镀锌圆钢 L=500mm：根据屋面防雷接地平面图计算出避雷针的根数，套“避雷小短针在避雷网上安装”子目。2、天面明装接闪带,采用 φ10 的热镀锌圆钢,沿女儿墙(天面)高出150mm明敷,并与引下线焊接连通;支持卡间距1m：根据屋面防雷接地平面图计算水平和垂直的避雷网工程量*1.039，套“避雷网安装 沿折板支架敷设”子目，其中，未计价主材为 φ10 热镀锌圆钢。3、屋面接闪网格连接线,利用屋面混凝土楼板内≥φ10(或两条φ8)的主筋做不大于10x10米或12x8米的接闪网格：根据屋面防雷接地平面图计算水平和垂直的避雷网工程量*1.039，套“避雷网安装 沿折板支架敷设”子目，其中，无需另计主材。二、引下线1、利用柱内两根Φ16及以上(钢筋小于Φ16大于等于Φ10时采用四根)柱对角外侧主筋电气贯通作为引下线,要求其上与接闪带焊通,下与地梁两条面筋(当地梁面敷土深度少于0.5米时,则与地梁底部两条纵向主筋)焊接连通：根据基础防雷接地平面计算出引下线的个数*垂直高度（高度=屋面顶板（女儿墙顶）高度+基础埋深。套“避雷引下线敷设 利用建筑物主筋引下”子目，不需另计主材。三、接地装置1、测试端子,暗装接地电阻测试端子板。离地0.5m：根据防雷接地平面图，计算出测试端子的个数。套“接地跨接线”子目。（疑问：这里是否需补充主材）2、电气接地端子(40x4热镀锌扁钢)离地0.3m：根据防雷接地平面图，计算出测试端子的个数。套“接地跨接线”子目，并补充主材。3、局部等电位端子箱 离地0.3m 住宅卫生间内设于洗手盆下方：根据防雷接地平面图，计算出测试端子的个数。套“接线箱明装 接线箱半周长(700mm以内)”子目。4、总等电位端子箱 离地0.3m ：根据防雷接地平面图，计算出测试端子的个数。套“接线箱明装 接线箱半周长(700mm以内)”子目。5、预留补打接地桩头,40x4热镀锌扁钢,距外墙皮1.0m,室外地坪下0.8m：根据防雷接地平面图（水平+垂直）*1.039计算工程量，按“接地母线”子目考虑。6、接地线 利用基础地梁(圈梁)内钢筋做接地装置时,当所有地梁面敷土深度不少于0.5m时,可利用地梁面两条纵向主筋焊接连通做接地体,否则必须利用地梁底部两条纵向主筋焊接连通做接地体;当利用基础桩内钢筋做接地装置时,单桩承台利用桩内4条主钢筋与承台内接地用钢筋焊接,多桩承台利用桩内2条主钢筋与承台内接地用钢筋焊接。(无地梁处采用40x4热镀锌扁钢作接地连接线与桩台基础钢筋焊通。)防侧击雷:利用结构圈梁内一根≥φ10(小于φ10大于φ6时用两根)主筋通长焊接,在建筑物27层起每层及天面、屋面连成闭合回路,作为防侧直击雷接闪器,防侧直击雷接闪器应与防雷装置引下线焊接连通。自27层起,外墙上的栏杆、门窗等较大的金属物与防雷装置(防侧直击雷接闪器)连接。(无结构圈梁处采用φ10热镀锌圆钢作防侧击雷连接线与结构圈梁内主筋焊通。)第一小问：根据防雷接地平面图，（水平+垂直）*1.039计算工程量，套取“接地母线敷设 户内接地母线敷设”子目，删去主材（利用利用地梁底部两条纵向主筋焊接连通做接地体，故不需另计接地母线主材费）第二小问：根据建筑物结构外围计算一圈周长，其工程为长度*1.039，套取“避雷网安装 均压环敷设 利用梁内钢筋”子目。（疑惑：根据第一小问，已经计算接地母线的工程量，是否再计均压环。如需计算均压环，是否重复。请做下简单解析。谢谢。7、根据建筑防雷节点大样图，基础接地线跨接伸缩缝做法，跨接圆钢φ12向下弯(R=100)与基础梁底筋焊接。疑问：接地线跨接的根数如何计算。8、说明：强、弱电井内从首层开始,每三层及顶层由剪力墙主筋焊出电气接地端子,并与电气竖井内接地干线-40x4扁钢作可靠联接：已知接地端子为33个，计算接地跨接线为：33/3+1=12根，这样计算是否正确。另外，套“接地线跨接”子目，是否要补充“接地干线-40x4扁钢”的主材。9、说明：自27层起,外墙上的栏杆、门窗等较大的金属物与防雷装置(防侧直击雷接闪器)连接。(无结构圈梁处采用%%C10热镀锌圆钢作防侧击雷连接线与结构圈梁内主筋焊通。)由27层起,所有外墙上的金属门、窗、栏杆处均预留一接地端子。理解为：自27层起，根据铝合金门窗的樘数计算“钢铝窗接地 "的处数。这样是否正确。如有误，请指正。四、接地装置调试1、按”母线、避雷器、电容器、接地装置调试 接地网“一个系统考虑。以上是关于防雷接地的疑惑，请指正。谢谢您的指导！  补充问题：

防雷接地的定额说明求专家大佬帮忙解析一下！

深圳定额说明：引下线子目中“利用结构钢筋贯通”适用于局部接地（如等电位连接）中利用结构钢筋构成电气通路，按单根钢筋长度计算。“沿建筑明设引下”适用于砖结构的房屋、其他构筑物（包括设备支架）的明设接地引下线等的计算，也按单根接地母线长度计算。“利用建筑物主筋引下”则考虑按两根主筋引下，工程量按其中一根主筋长度计算，如设计数量不同，可按比例调整。【三个问题！！！】求专家明释；【第一个问题：“利用结构钢筋贯通”和“利用建筑物主筋引下”有啥区别？】【第二个问题：计算“利用建筑物主筋引下”考虑两根主筋引下，这时候需要计算一个还是两个断接卡？】【第三个问题：如果是利用柱内的这种土建里的钢筋里，到时不是要浇筑吗，那是不是先接完断接卡做完接地测试再浇筑，如果是的话，做完测试断接卡是否需要拆除？】2023-03-08 13:12:06 补充
