关于桩承台配筋形式的选用问题
前提：图纸上没有承台的大样图
内容：图纸上是这样的
c8@200
B:9c25；T:6c18
G12c16
钢筋三向环绕

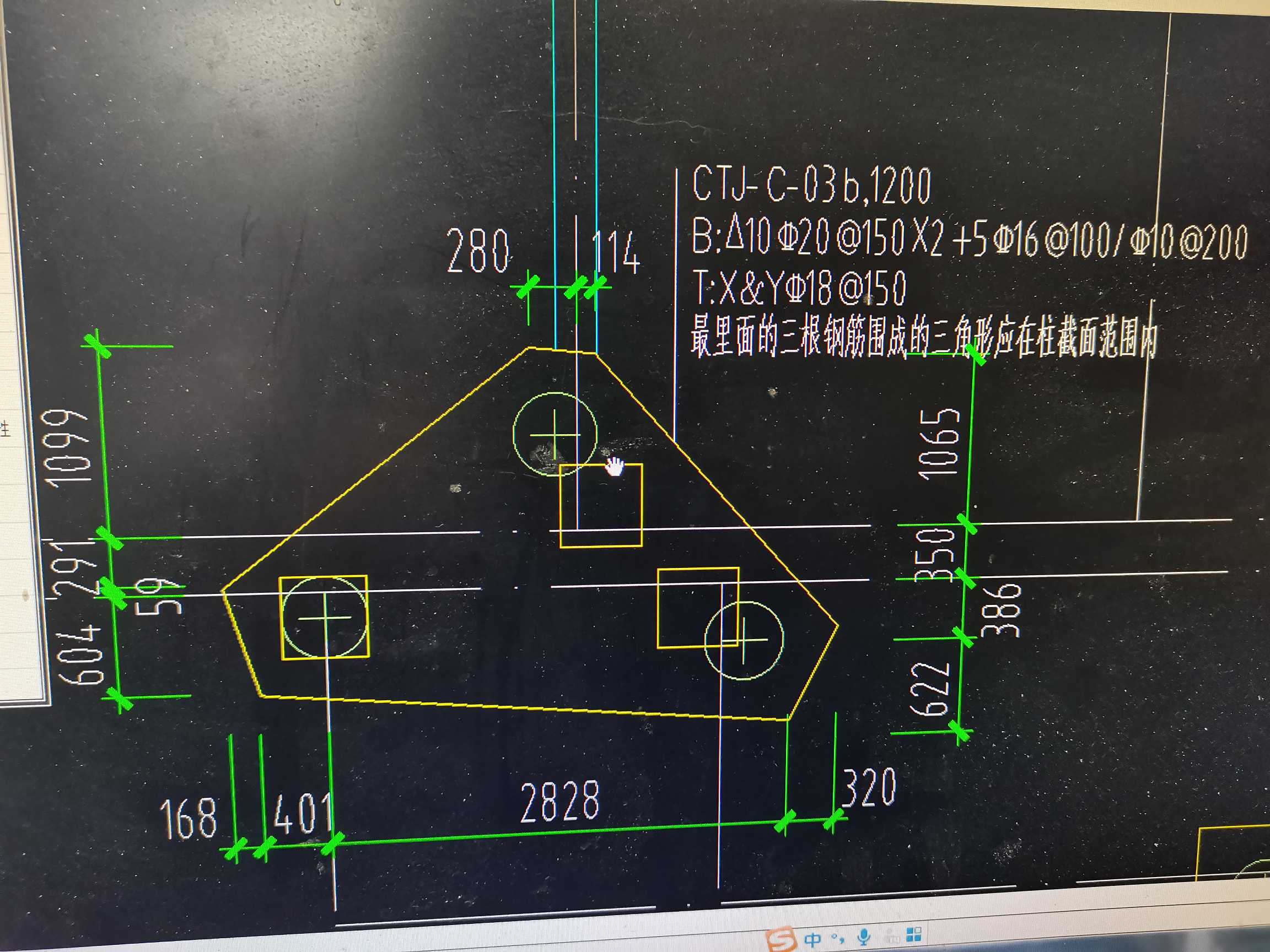

还有个异型桩承台配筋是这样的
B:△10c20@150*2+5c16@100/C10@200
T:X＆Y C18@150
提问：这里他没有标注横向和纵向，我也看不懂他说的三向环绕是什么意思，不知道怎么选参数图和填入钢筋。
2022-01-22 15:50:55 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
就是环式配筋
首次提交 2022-01-22 15:00:11 最近修改2022-01-22 15:01:33 (修改过1次)
-
你好：
c8@200
B:9c25；T:6c18这是使用梁式配筋承台。

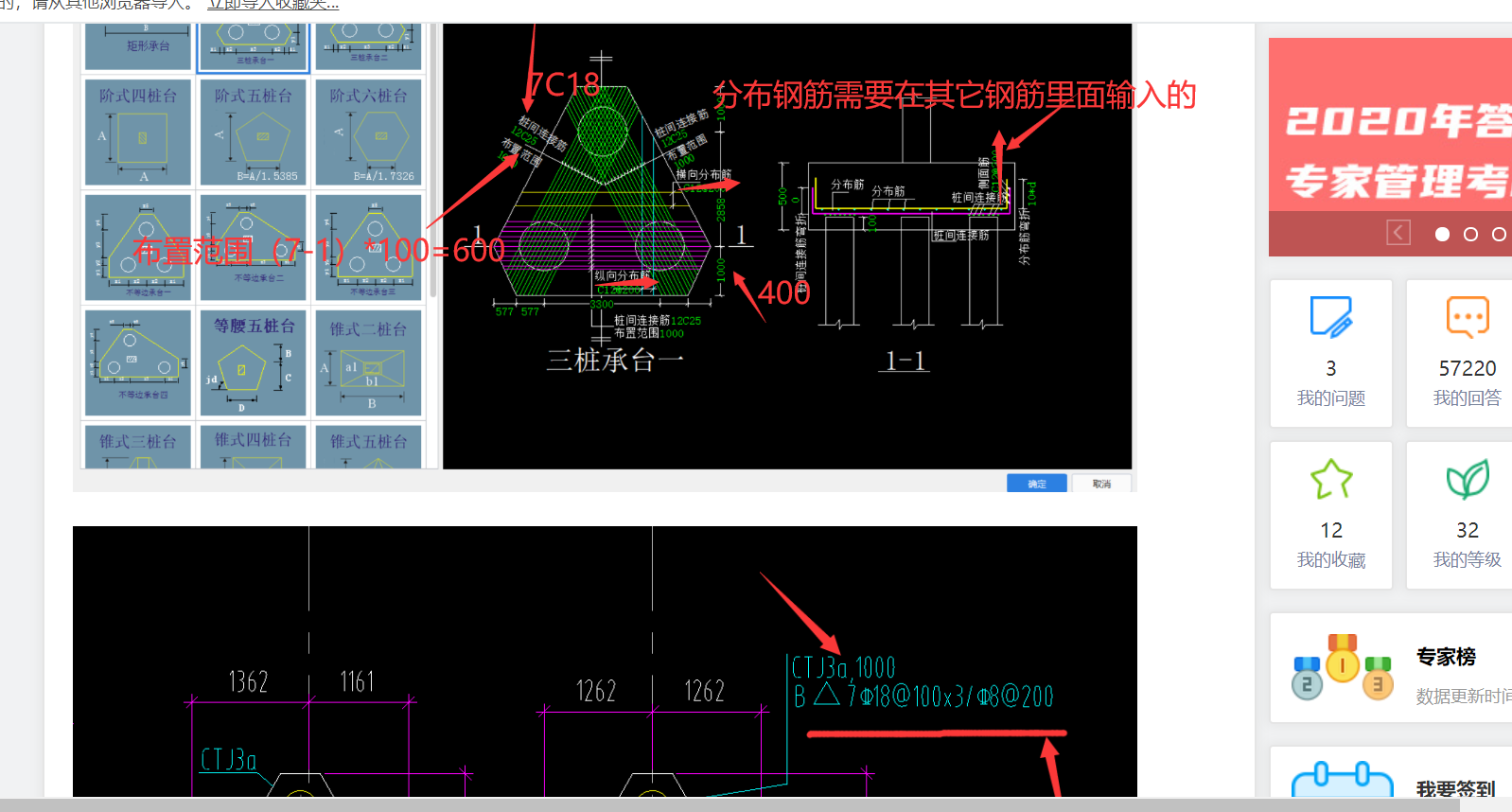

B:△10c20@150*2+5c16@100/C10@200这是使用2个三桩承台单元定义，在上面输入T:X＆Y C18@150。
T:X＆Y C18@150
G12c16
首次提交 2022-01-22 15:00:57 最近修改2022-01-22 15:01:28 (修改过1次)
-
配筋形式选环式配筋
2022-01-22 15:10:07
