柱表和图纸标注貌似冲突了

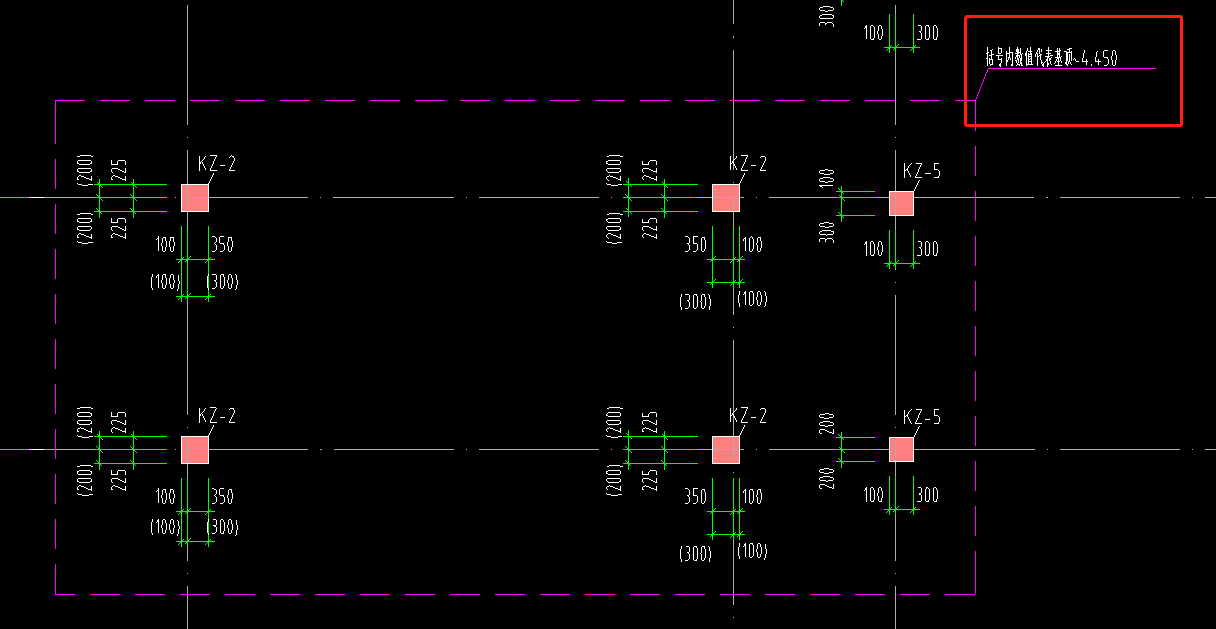

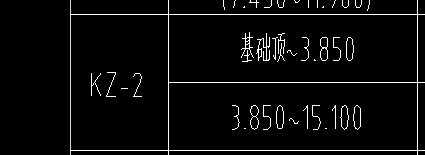

在柱表中显示KZ2基础顶-0.385用边长450的柱其他用400的柱子，然而图纸中紫色线标注了基础顶到4.45用400的柱。那这样的话岂不是压根没有450的柱子？那我到底怎么算？
2022-01-25 16:29:33 补充
全部回答
(5)
首答仅用{{minutesHtml}}
-
按平面图里紫色圈出的算，或者你看看图纸里有没有说明那句话就是类似为注明按图示尺寸计算的，再或
2022-01-25 16:30:42
-
集中标注与原味标注发生冲突 优先按原位标注 或问设计
2022-01-25 16:31:08
-
3.85米以下柱450*450,3.85米以上柱400*400
2022-01-25 16:31:49
-
看设计说明，不同标高，柱的截面不同的。加括号与没有括号的区别。如果没有说明，就问一问设计员。
2022-01-25 16:33:28
-

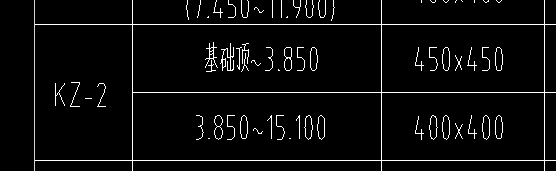

你好，按柱表来算：基础顶~3.85的KZ-2是450*450（与紫色线框内的规格一致），标高3.85~4.45的KZ-2是400*400（同心变尺寸绘制）
2022-01-25 16:54:01
