wks
2022-01-29 17:03:29
|
河北省
土建土建计量GTJ
|
4411查看
5回答
门窗

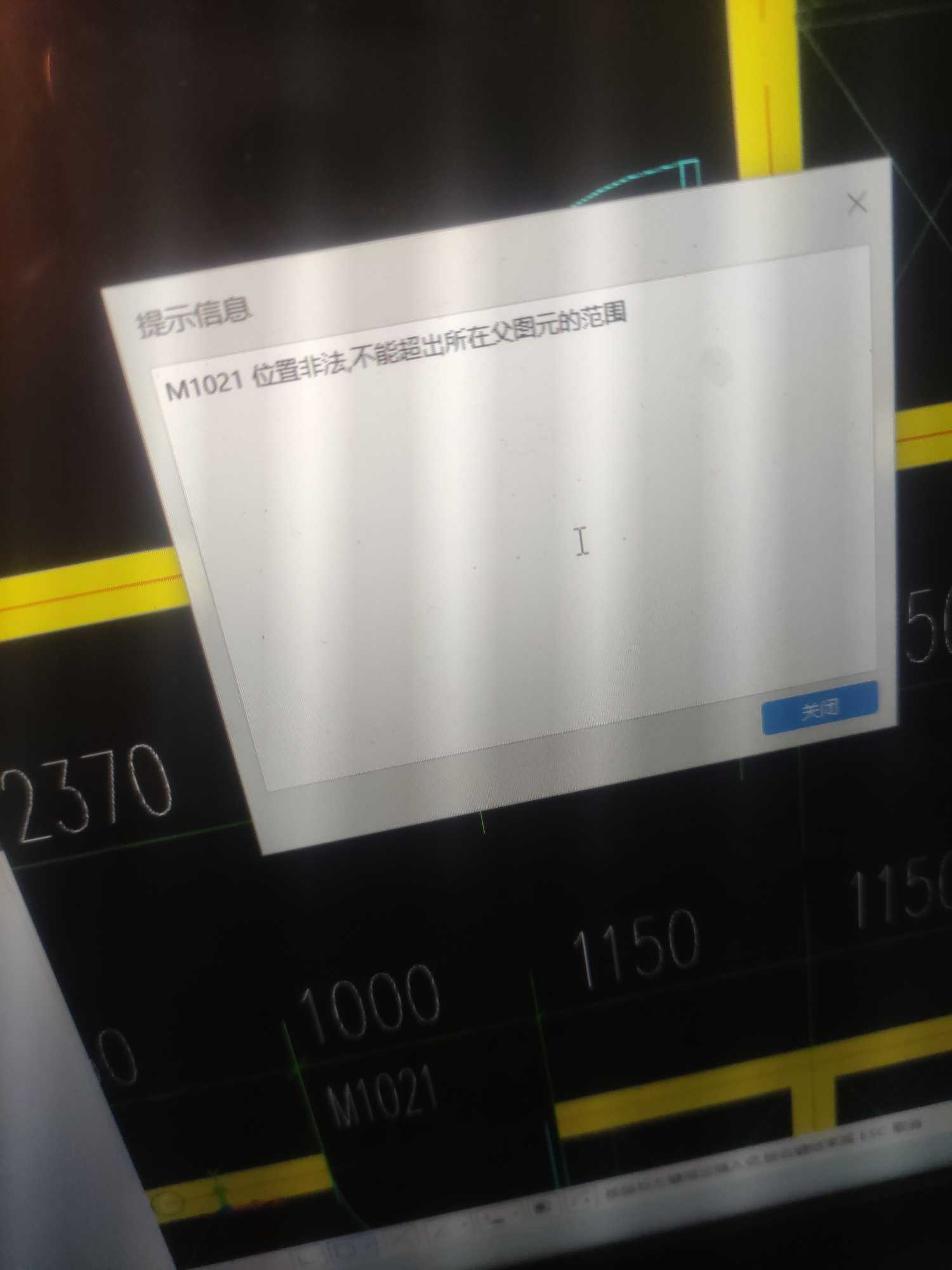

们和窗户怎么画不上去呀
全部回答
(5)
首答仅用{{minutesHtml}}
-
你好：原因一：标高单位是m，当成mm设置了。
方法：选中门窗图元，在【属性列表】中将标高调整正确。
原因二：同楼层同位置有标高不同的墙，俯视状态下绘制的窗默认到上面的墙，上面的墙高比较矮，所以会提示。
方法：建议在【动态观察】状态下布置即可。
原因三：门窗【属性列表】中【离地高度】设置的没在墙的高度范围内，造成门窗标高超过墙体或超过当前楼层标高了。
方法：将门窗【离地高度】保持在当前楼层墙体标高范围内即可。
原因四：选中墙放大看墙和墙之间有缝隙导致。
方法：鼠标左键选中墙图元，鼠标右键【闭合】或鼠标左键点到墙端头位置，拉伸使其封闭即可。
2022-01-29 17:04:22
-
你这门的位置，没画墙吧，画上墙，再画门，就能画上啦
门窗的位置都要有墙，才能画上门窗的 墙是门窗的父构件
首次提交 2022-01-29 17:14:07 最近修改2022-01-29 17:15:12 (修改过1次)
-
墙画矮了，调整墙标高
2022-01-29 17:17:59
-
会有提示的直接根据提示修改
2022-01-29 18:57:54
-
检查一下墙体构件是否与设计图纸相符。
2022-01-29 20:11:12
