詹sir
2022-02-03 10:44:29
|
陕西省
安装
|
447查看
2回答

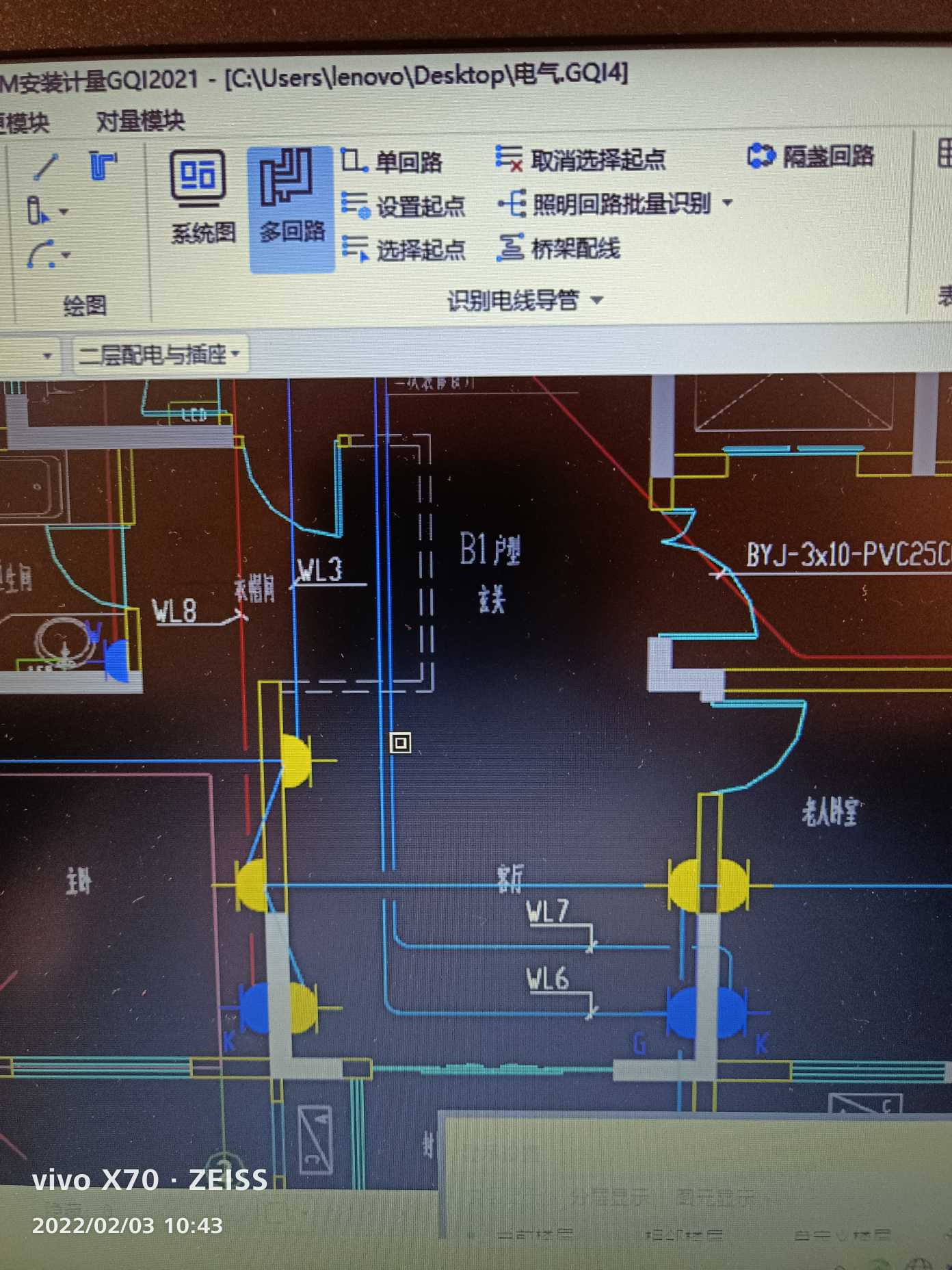

请教一下老师，如下图，户内配电箱多回路识别时，选择一条线，几条回路同时被选中
怎么处理？用cad打断，分解都不行
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
原因一：回路中有公共的线； 如图：
方法一：点击【隐藏指定图元】功能---左键选择公共线右键（公用线即可隐藏），然后在识别回路即可。
方法二：点击【c删除】功能将公用的cad线删除，然后在识别回路即可。
原因二：由于两个回路连了共同设备。如图：
方法：将连接的设备删除，然后再去识别回路即可。
2022-02-03 10:47:28
-
CAD无法识别时，直接在千赢官网首页登录入口软件中，定义布置的方法处理。
2022-02-03 10:52:34
