梁加腋
1、请问一下GTJ2021能设置加腋梁吗？
2、请问一下怎么操作的，谢谢。
全部回答
(1)
首答仅用{{minutesHtml}}
-
你好：能够的。

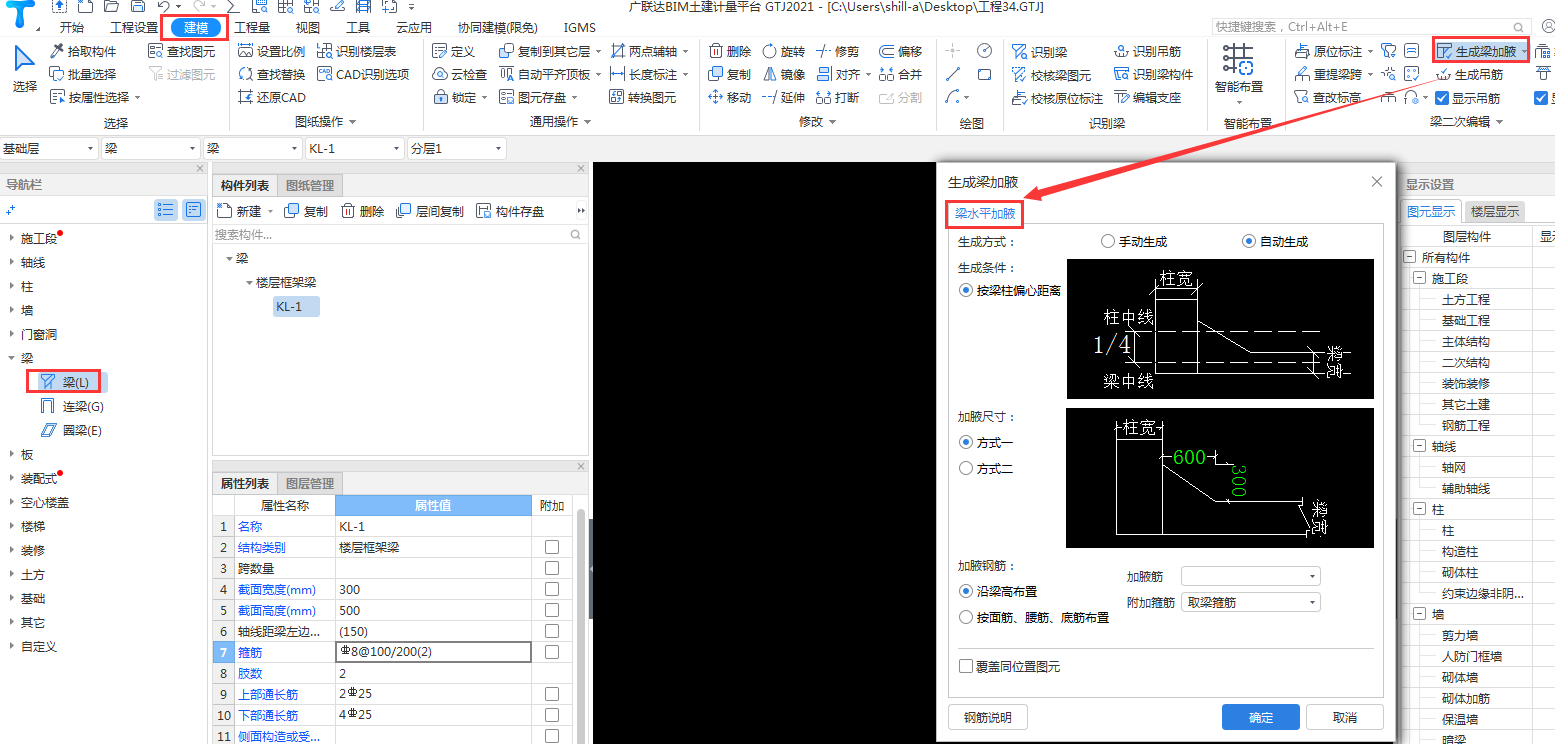

框架梁水平加腋可以使用梁【建模】界面，右上方二次编辑中的【生成梁加腋】功能自动生成。如图：
备注：异形梁生成不了梁水平加腋，建议在【表格输入】中处理。
原因一：异形梁、斜梁或者矩形梁和异形柱相交都无法生成梁加腋。
原因二：自动生成时，生成条件会按照梁柱偏心距离进行生成；所以必须满足梁中线距柱中线≥1/4同向柱边时才能生成，若不满足此条件时，则不能生成。如图：

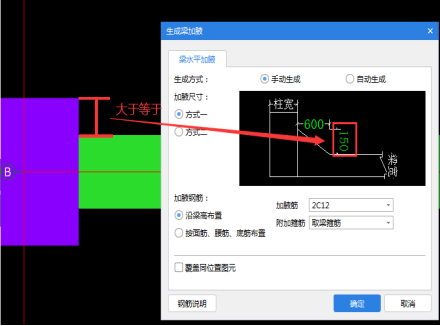

原因三：加腋尺寸按方式一生成时，柱边距梁边的距离≥加腋宽度时才会生成，若不满足条件，则不能生成。如图：

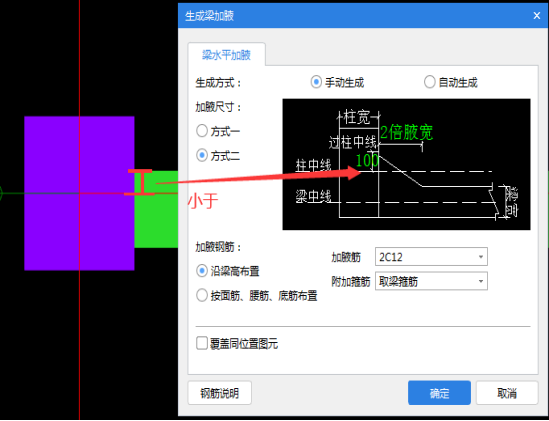

原因四：加腋尺寸按方式二生成时，梁边线过柱中心距离应小于参数输入的过柱中心尺寸。
原因五：手动生成的时候没有选择生成位置，选择生成位置后，显示红色×，鼠标右键生成。
首次提交 2022-02-08 20:03:31 最近修改2022-02-08 20:06:33 (修改过1次)
