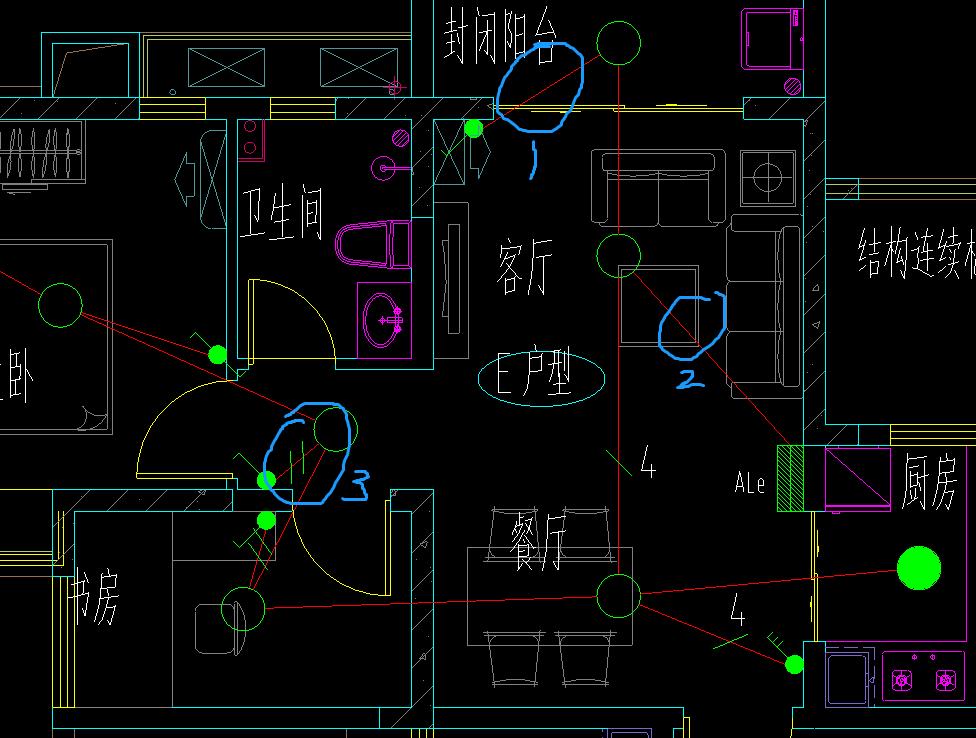

请问这个电气图中画蓝圈的地方是几根导线？
图中圈1是单联单控开关，是不是应该是2根导线？我看有些地方标了2根或4根，那没标的地方是几根？
全部回答
(7)
首答仅用{{minutesHtml}}
-
已采纳
2022-02-12 20:03:28
-

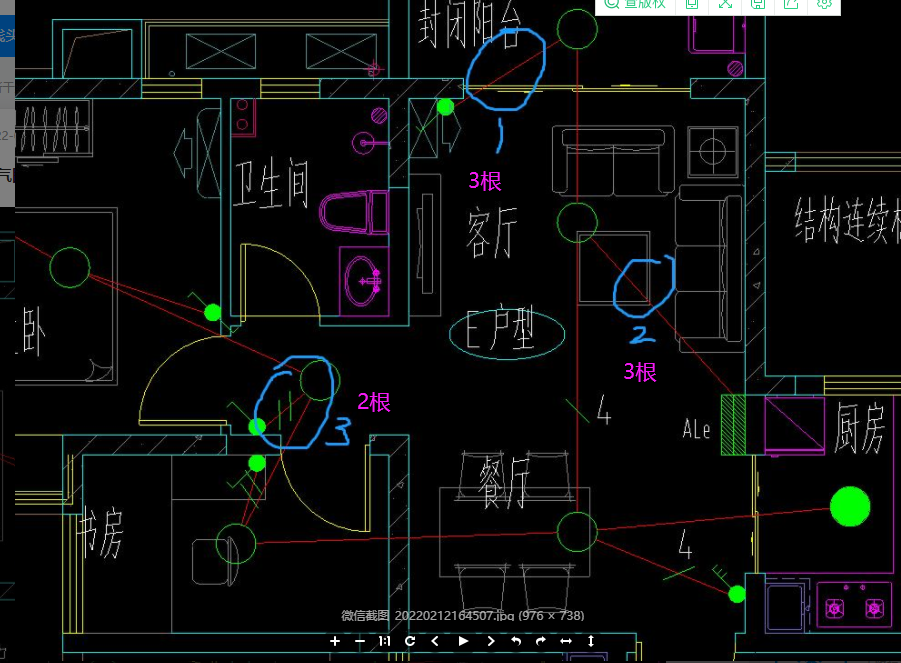

没有标注的都是3线，两道杠就是2线
首次提交 2022-02-12 16:48:59 最近修改2022-02-12 16:49:20 (修改过1次)
-
配电箱到灯具3根线 ，没标注的都是3根，到单联开关都是2根线，有可能漏标了
2022-02-12 16:52:58
-
电源线（火线、零线、接地线）3根，即可。
2022-02-12 16:54:52
-
看系统图
2022-02-12 17:02:38
-
到开关是2根导线
首次提交 2022-02-12 17:08:16 最近修改2022-02-12 17:09:04 (修改过1次)
-
单联开关2根（1根控制线1根火线），双联开关3根（2根控制线1根火线），三联开关4根（3根控制线1根火线），以此类推，当然这是相对这个开关是末端。
2022-02-13 17:58:25
