梁钢筋标注

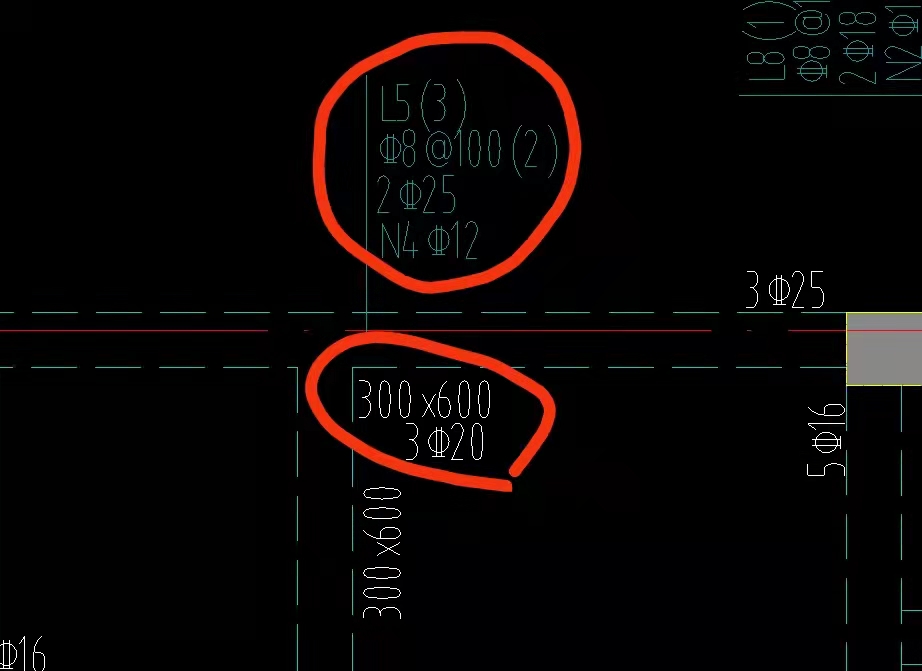

请问这个梁标注是什么意思啊
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
上面的在属性表里设置，下面的是原位标注，表示这一跨L5，宽300高600，三根直径是20的三级钢
首次提交 2022-02-22 11:04:18 最近修改2022-02-22 11:14:47 (修改过1次)
-
L5(3)表示这梁是非框架梁，这梁有3跨，箍筋为直径为8的3级钢间距100，上部通长筋为2根直径为25的三级钢，300*600为表示一跨梁的截面尺寸为300*600，下面3C20表示这一跨梁下部钢筋为3根直径为20的三级钢
2022-02-22 11:14:41
-
集中标注的信息是整个梁的信息，原位标注的信息单指此跨（图：截面尺寸+下部钢筋）
