想问问大佬，这个图怎么画呀？

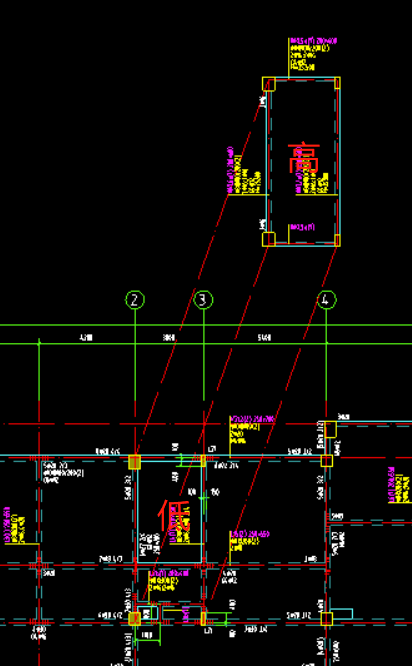

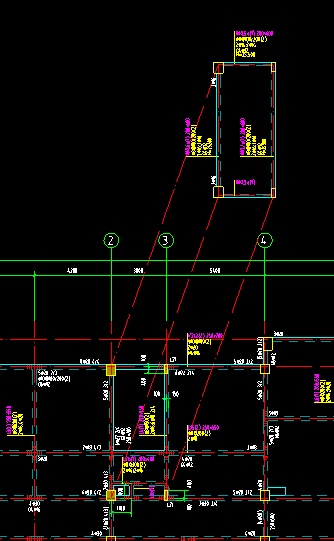

他给了一个详图，但是这个详图和原来图纸不同，如果按照详图来画的话，那么原来图纸的梁的跨数就是错误的。
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳

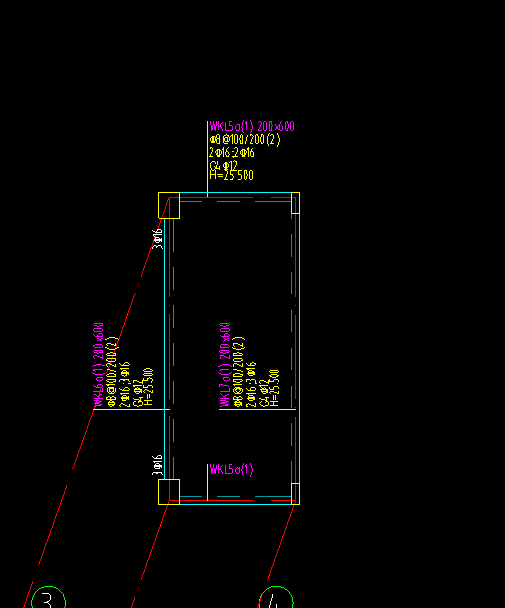

这两张图不是原图和详图的关系。而是两个不同标高的梁和板。引出的是突出于屋面大平面的梁和板，类似楼梯间，电梯间等。
2022-02-22 16:35:07
-
按照详图来画。
2022-02-22 16:32:51
-
这个和下面的是同一个位置不同高度
2022-02-22 16:33:27
-

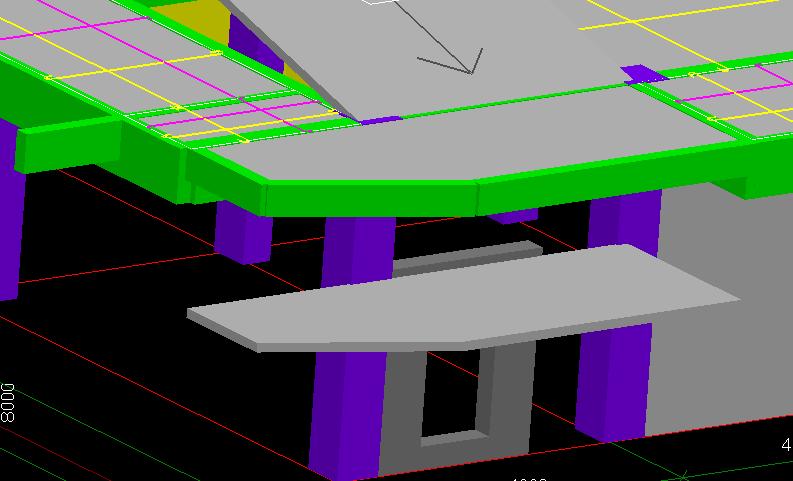

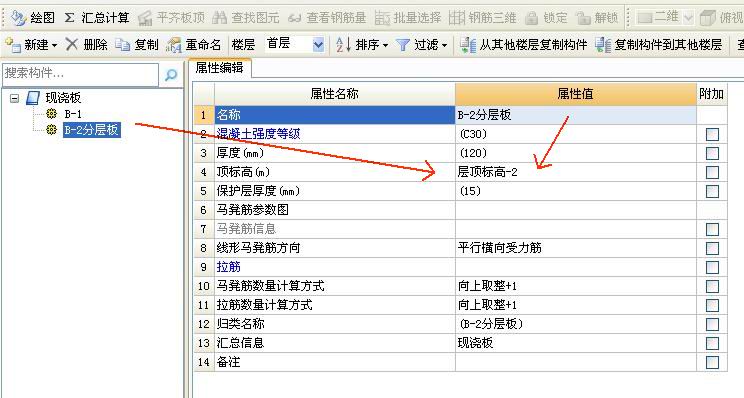

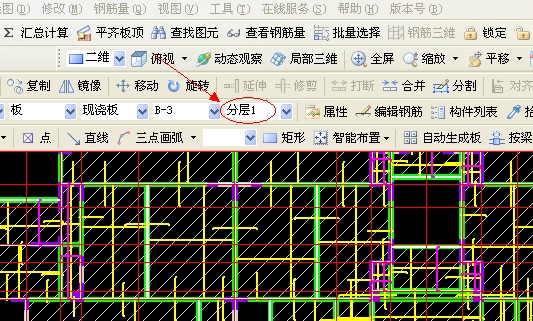

这一位置，不同标高的，引出标注的，在分 层 2 中画。
首次提交 2022-02-22 16:33:58 最近修改2022-02-22 16:35:31 (修改过1次)
-
详图是上一层的
2022-02-22 16:34:20
-

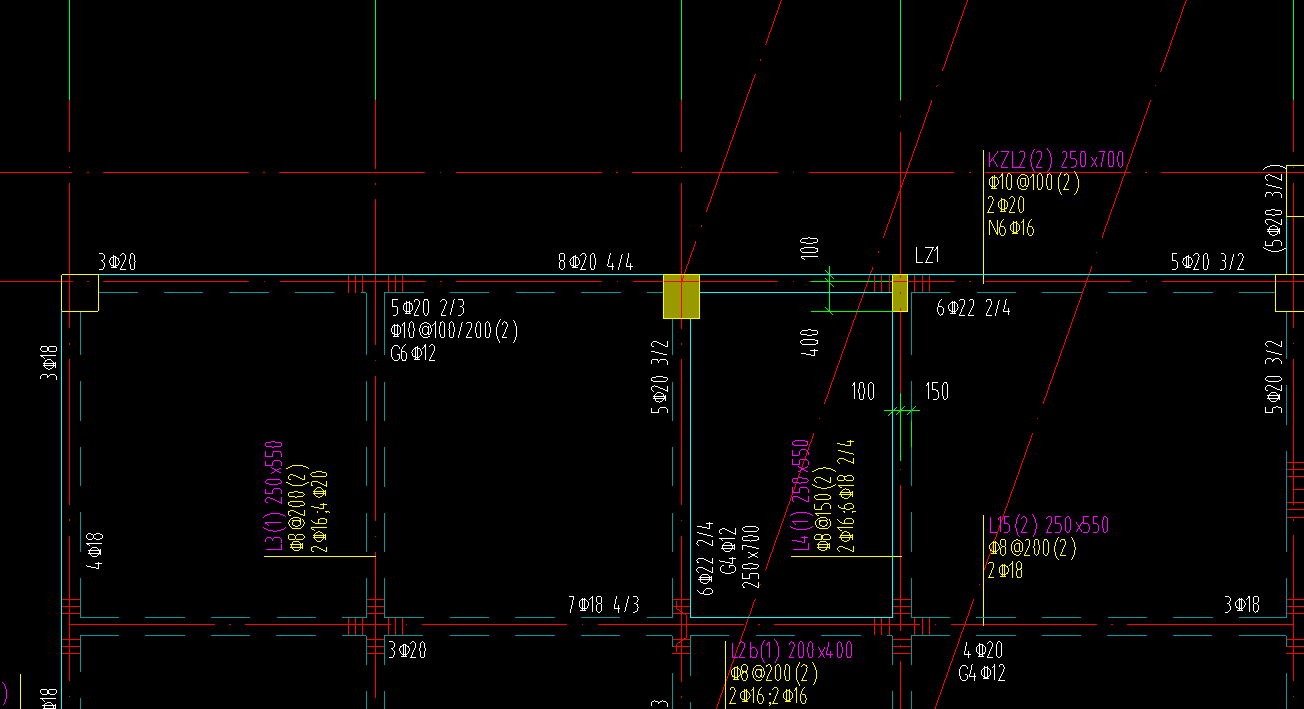

这张图纸的意思是，该位置标高25.5和楼层标高处都有梁，不冲突啊
