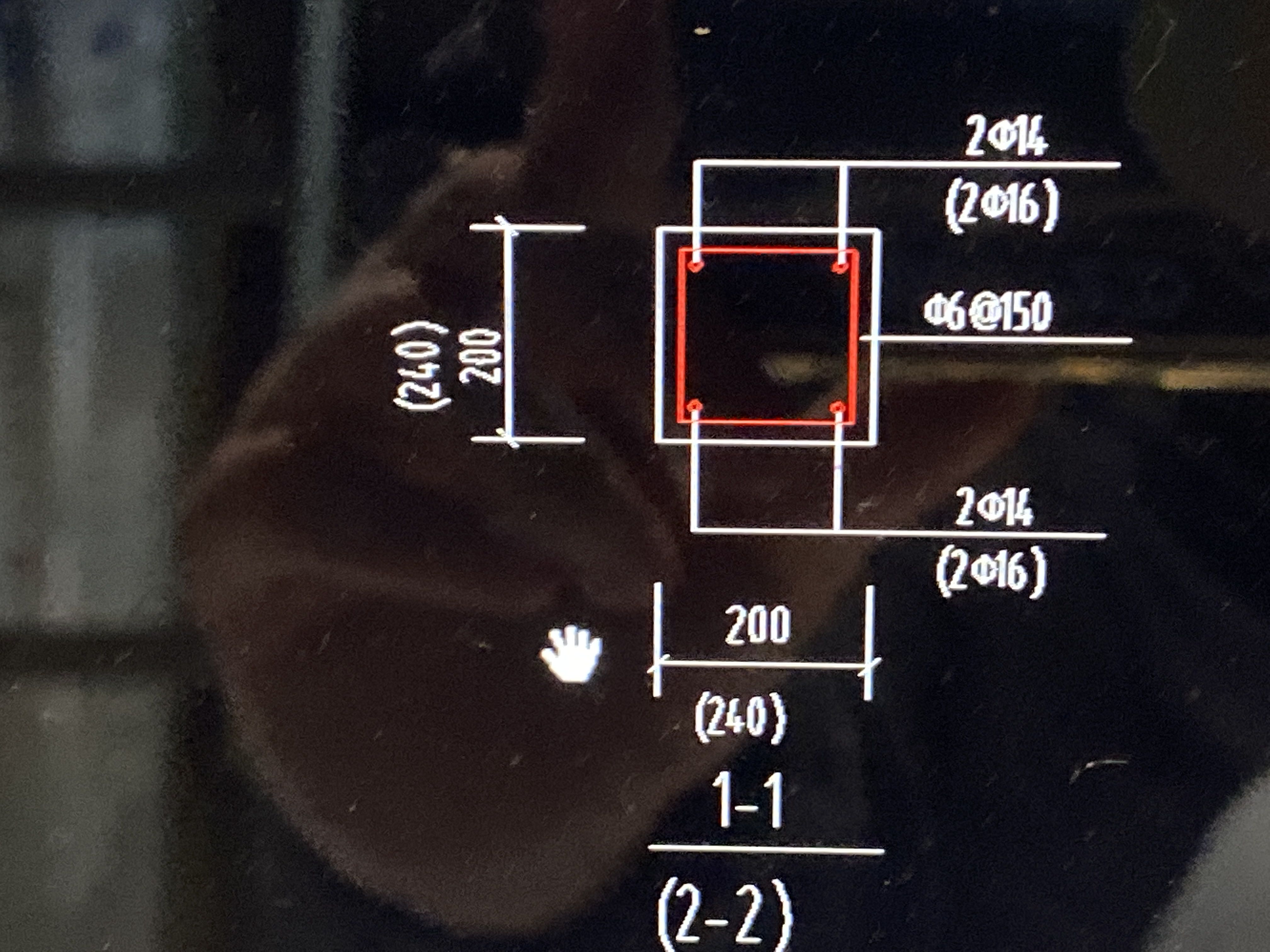

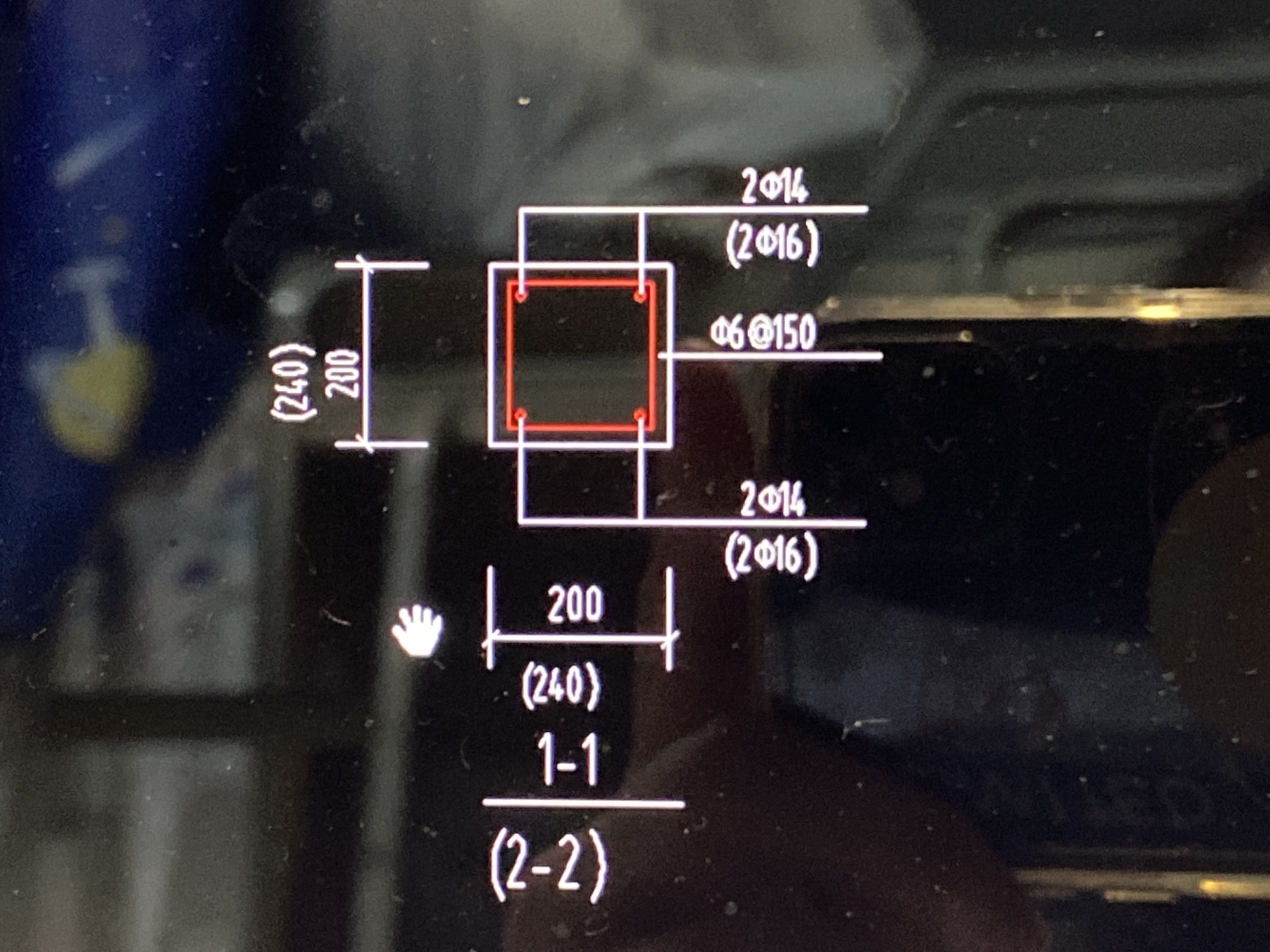

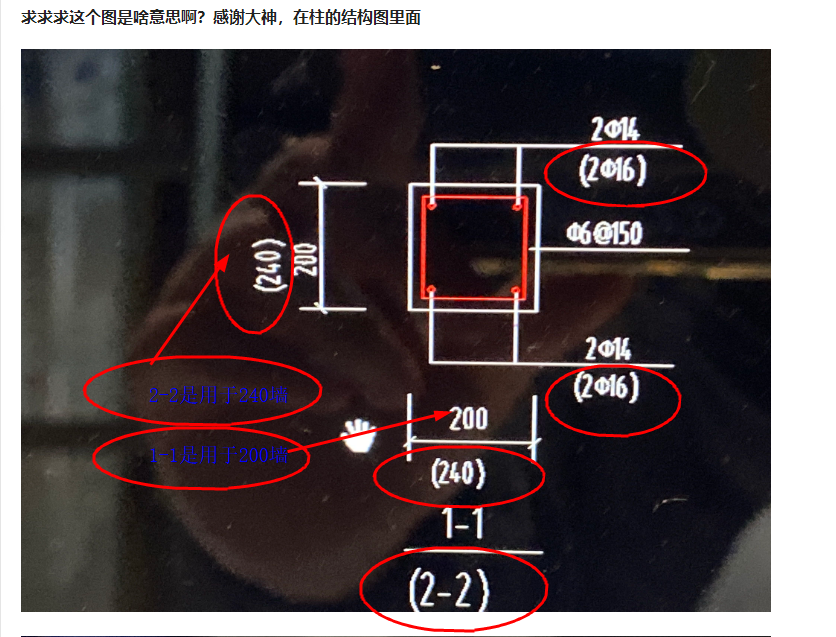

求求求这个图是啥意思啊？感谢大神，在柱的结构图里面
2022-03-15 19:59:32 补充
2022-03-15 20:06:50 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
首次提交 2022-03-15 19:58:37 最近修改2022-03-15 20:07:08 (修改过1次)
-

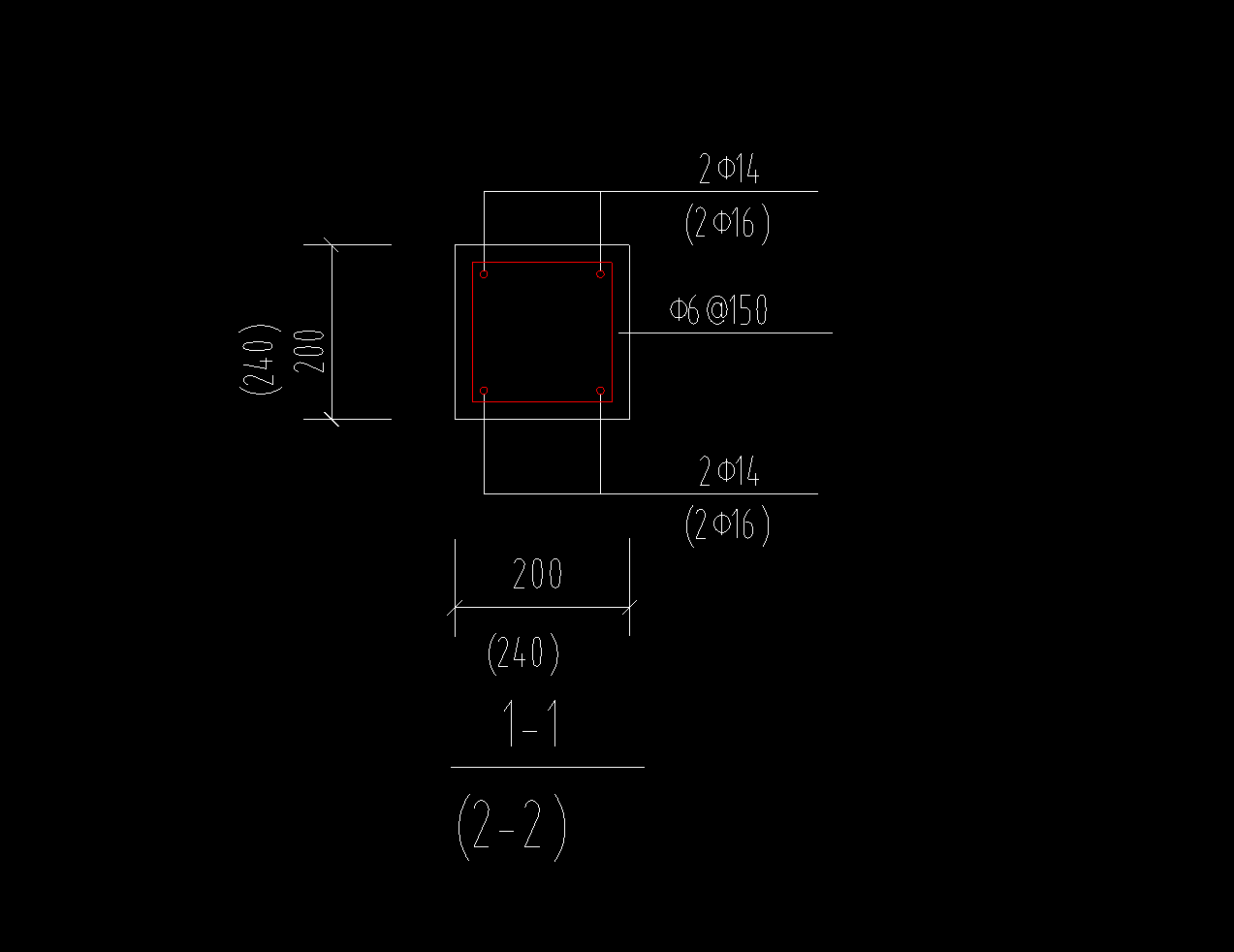

柱截面尺寸及详细配筋，括弧对括弧。1-1对应截面200*200，配筋2A14+2A14为纵筋（立筋、主筋）A6@150为箍筋，间距150。 2-2对应240*240,2A16+2A16+A6@150
2022-03-15 19:58:54
-

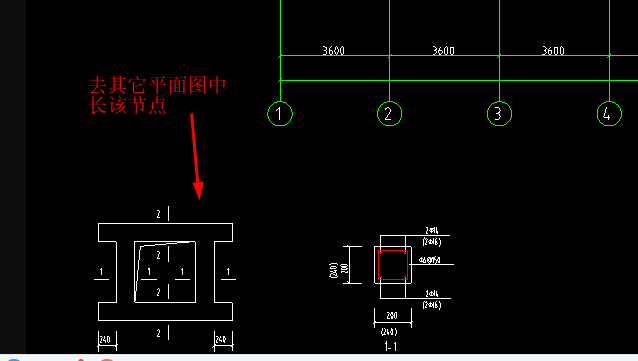

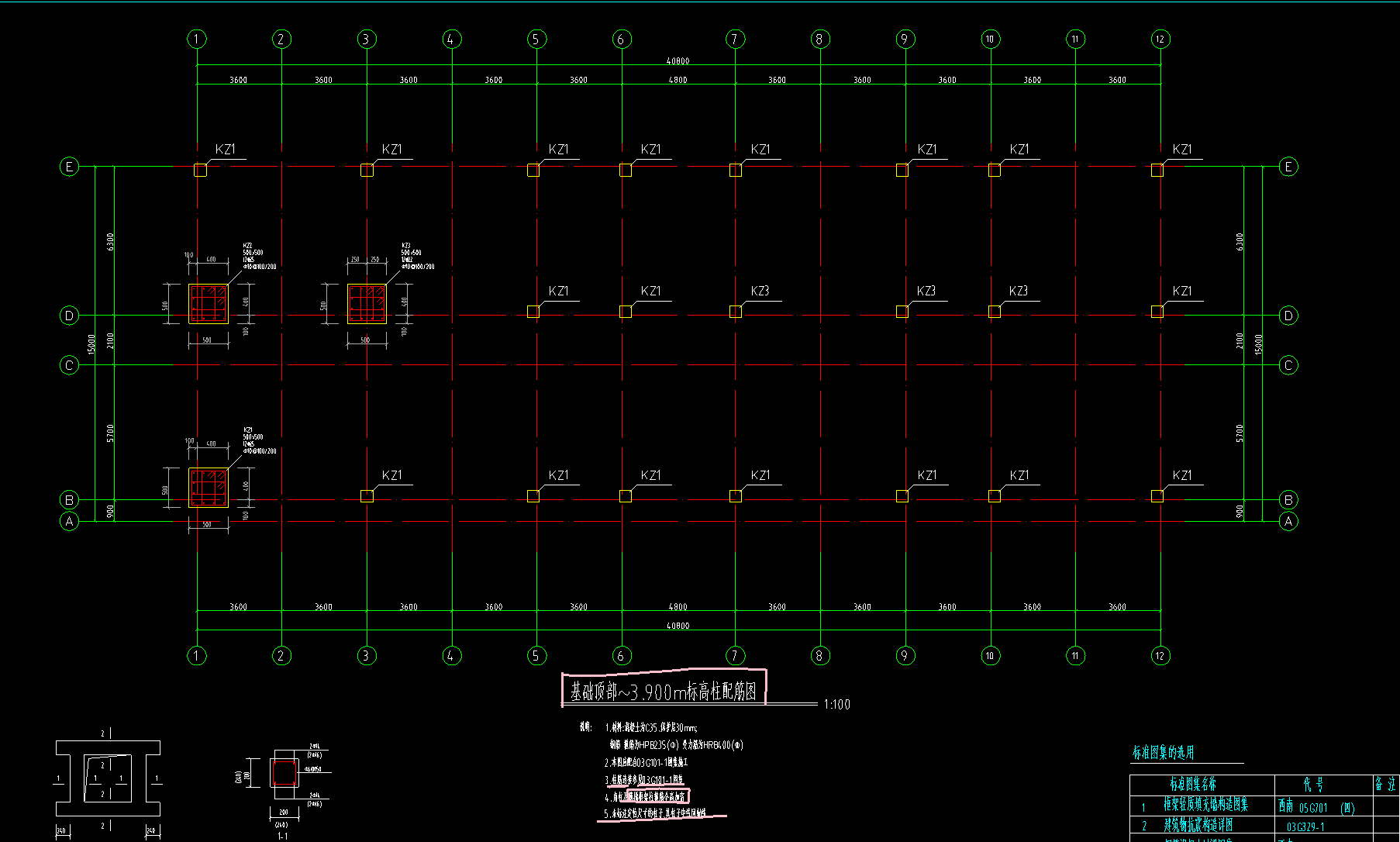

问一下各位老师，我这个结构图里面只有15.6m的柱、梁、板平面图
但是建施图的立面图还有15.6及以上部分，我想知道这上面怎么画，用墙画吗，其余看起来不是墙的部分需要画吗？2023-02-27 19:09:24 补充
-
请问一下，板的分布筋在结构图上有标注，但是在总说明里也有分布筋选用表，是根据结构图还是根据总说明啊，像结构图里的分布筋是C8@180的间距，意思是横纵向的间距都是180吗？
-
本项目有很多约束剪力墙的构造边缘住，然后现在二次结构的图纸里面没有构造柱，是正常的吗？如图，建施图没有构造柱，结构图里只有构造边缘柱，正常吗？
-
本项目有很多约束剪力墙的构造边缘住，然后现在二次结构的图纸里面没有构造柱，是正常的吗？如图，建施图没有构造柱，结构图里只有构造边缘柱，正常吗？
