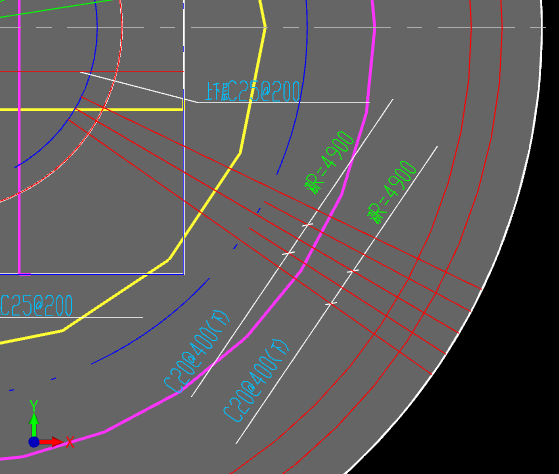

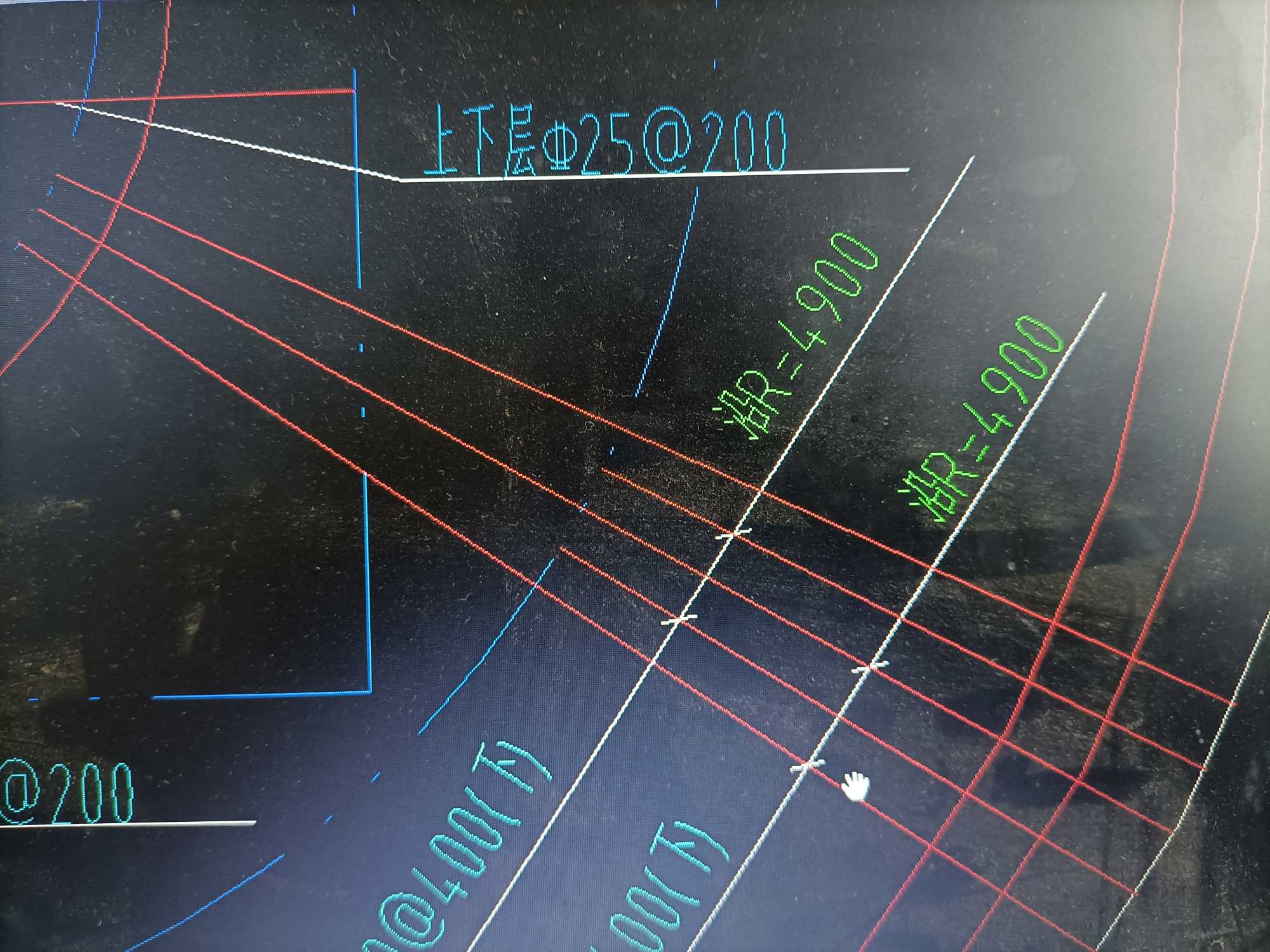

同向放射底筋，长度不一时要怎么布置

你好：

板受力筋和筏板主筋圆心布置放射筋的方法一致，以现浇板为例：

步骤一：在左侧导航栏板构件中，新建板受力筋；

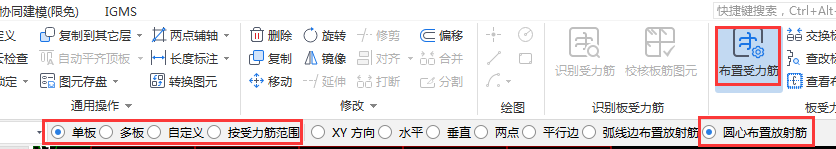

步骤二：点击【布置受力筋】下方会弹出对应的布置方式，根据实际工程情况选择单板/多板/自定义等方式，点击“圆心布置放射筋”命令；如图：

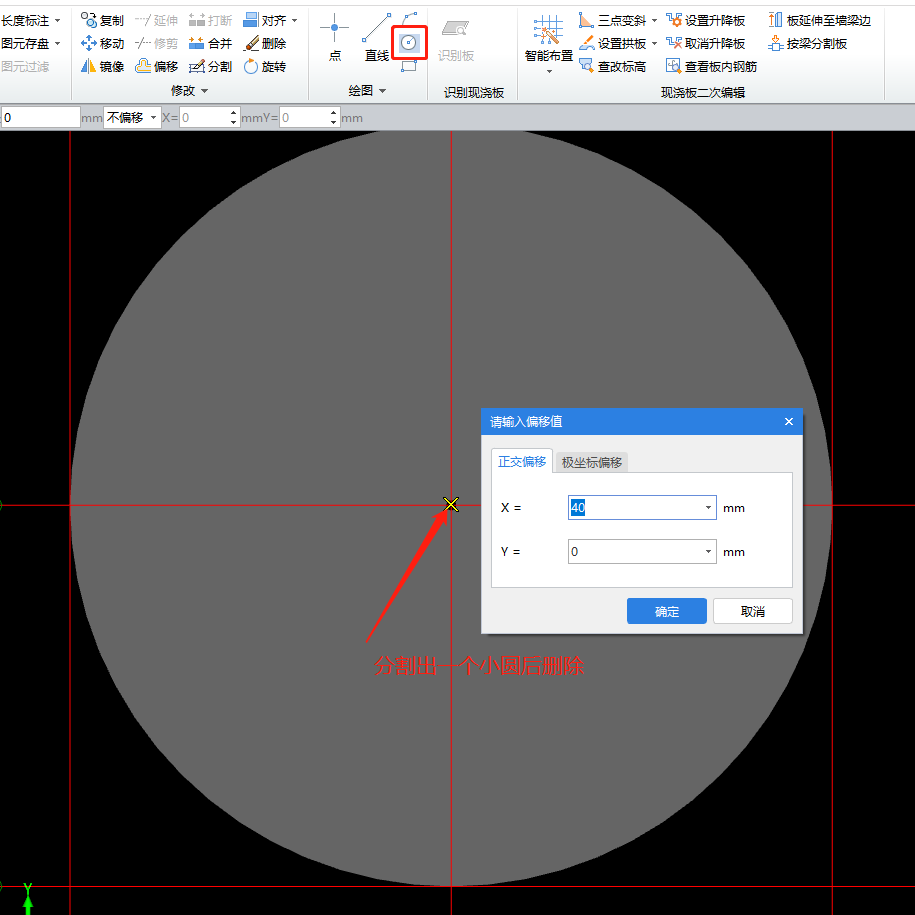

步骤三：切换到现浇板界面，鼠标左键选中现浇板图元---鼠标右键分割---点击绘图中的“圆”命令，将选择圆形板中间的圆心位置分割出一小块---选中中间分割的板---鼠标右键删除即可。（因为按“圆心布置放射筋”时圆心必须在板外，若钢筋是从此圆形板中心位置放射出去时，就必须从板中心分割一小块板进行操作）

备注：若分割时显示该图元太小，属于碎图元，说明分割的圆太小，可以重新分割大一点的圆。

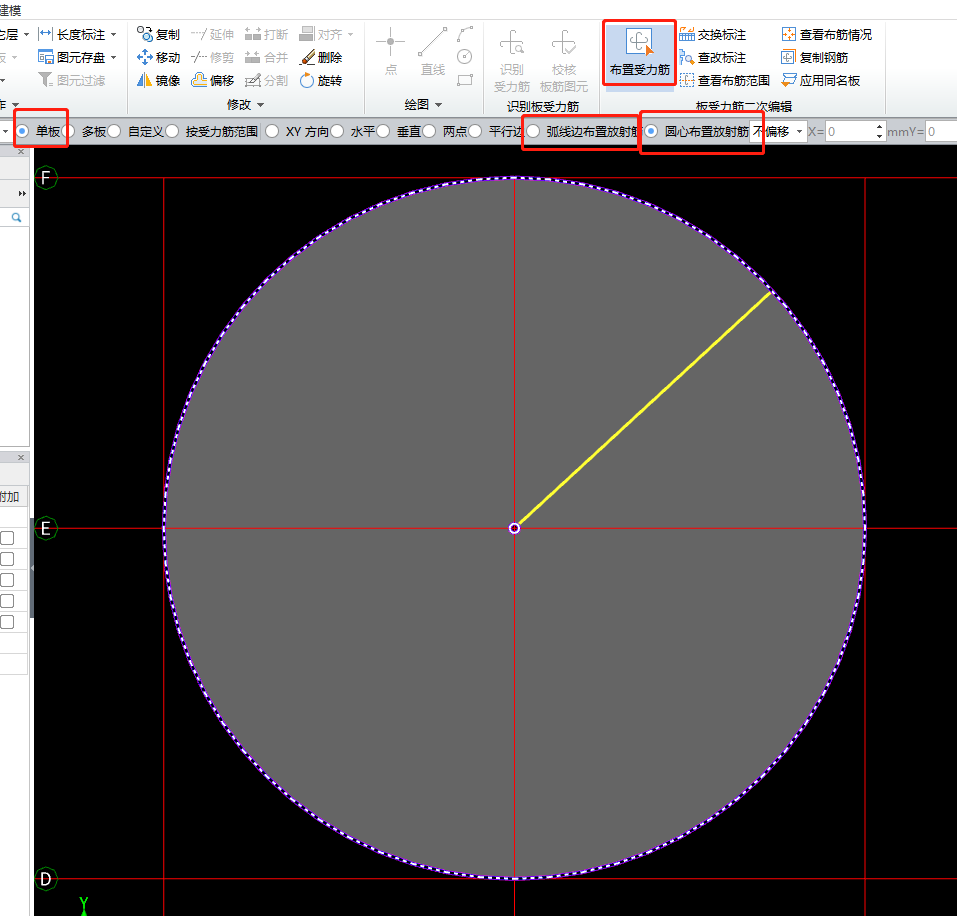

步骤四：切换到板受力筋界面，鼠标左键选中板---鼠标左键点到圆心的位置，弹出输入半径的窗体（半径是从圆心到圆形板的最外侧的距离，软件按照输入的半径计算出周长，除以间距计算根数），输入半径值确定后，即可显示钢筋线，左键点一下即可布置上。如图：
