• 消防管 红色箭头部分应该为DN100还是DN65，环管是DN100,谢谢

    箭头

    2022-04-15 10:28:40 补充

    系统图上没有标记什么规格，设计说明：

    除特别说明外,所有消火栓口距离地面高度均为1.10m。

    接入单个消火栓箱的水平短管均为DN65,支管接管安装参国标图集15S202。


    2022-04-15 10:29:59 补充

    设计说明

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (4) 首答仅用{{minutesHtml}}

  • 已采纳

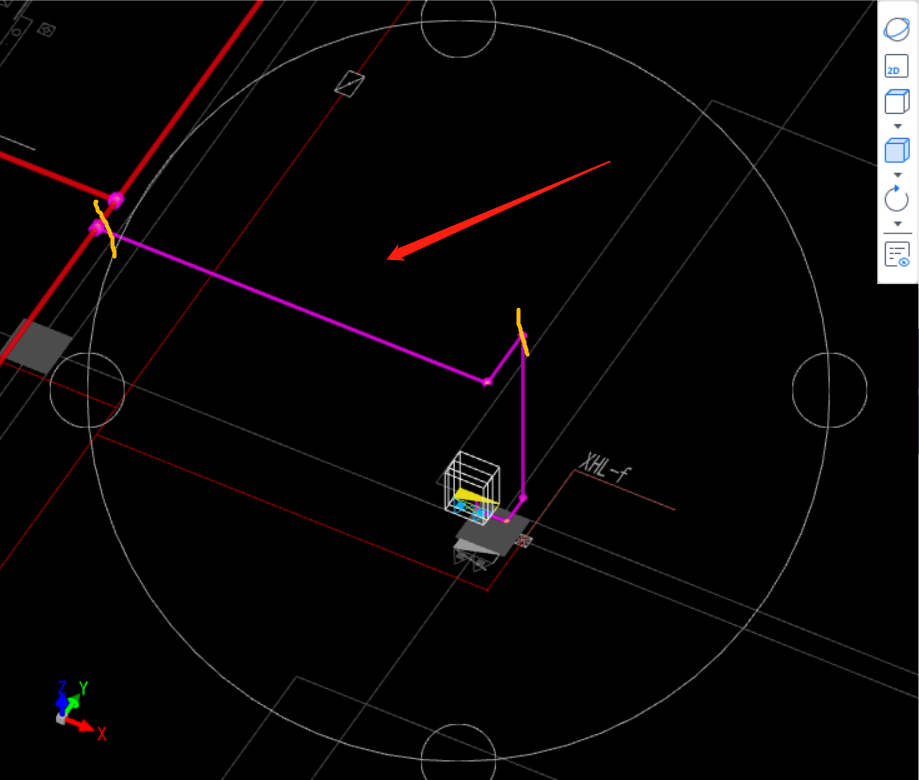

    截图一、紫红色线条（管道）是DN65的。

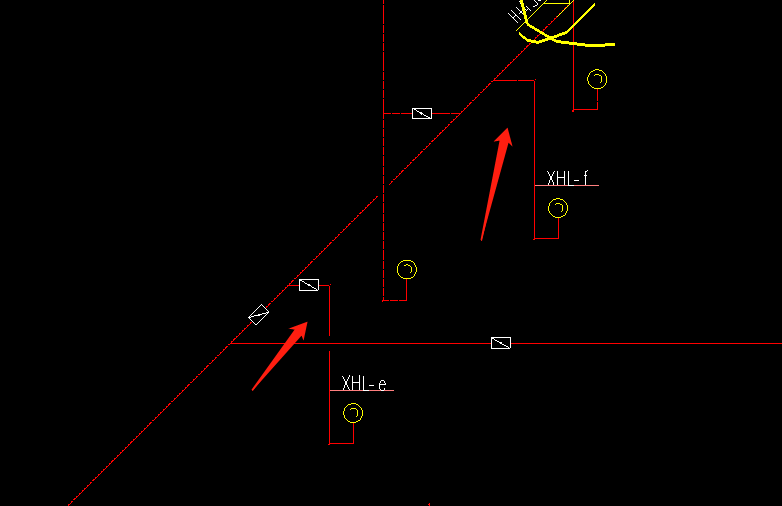

    截图二、箭头所指（从三通开始）是DN65的管道。

    简单的说，连接到一个消火栓的管道，都是DN65的。

    2022-04-15 10:40:55

    赞2 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 是DN65

    2022-04-15 10:28:53

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 是DN65的

    2022-04-15 10:31:08

    赞0 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 是支管DN65

    2022-04-15 11:49:32
