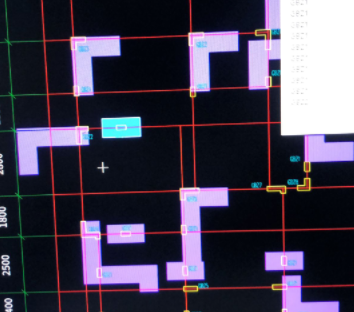

BIMMAKE软件【CAD识别】我柱子识别，出现图元与尺寸不符
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
原因：柱大样的截面是放大后的，在识别柱大样之前要先调整比例
操作步骤：
1.分割图纸，把柱大样图纸单独分割出来
2.设置比例,设置柱大样图纸为1：1
3.识别柱大样
4.识别柱
按照这样的步骤操作，就不会出现上图的情况了。
2022-04-15 14:55:09
