BIMMAKE软件如何绘制条形基础？

操作步骤：

第一步：单击“土建建模”选项卡➤“条形基础”下拉列表➤“条形基础”

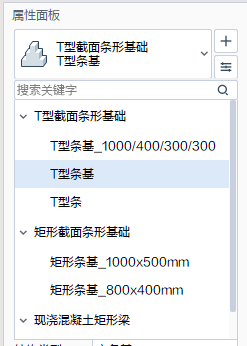

第二步：如果要放置的条形基础类型与“属性面板”中条形基础类型不同，单击“属性面板”族类型➤从下拉列表中选择其他类型

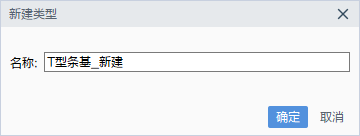

若当前所有条形基础类型不满足绘制需要，单击“属性面板”中的“＋”新建类型➤输入新族类型名称➤点击“确定”。

在弹出的“类型参数”对话框修改参数➤单击“确定”。

第三步：若需要指定条形基础的定位线与光标位置之间的偏移，在“预设参数”中输入一个距离。

第四步：在“绘制”面板中，选择一个绘制工具绘制条形基础

第五步：在放置条形基础时，前一个条形基础的终点位置将作为下一个条形基础的起点， 按Esc键完成链式放置条形基础。
