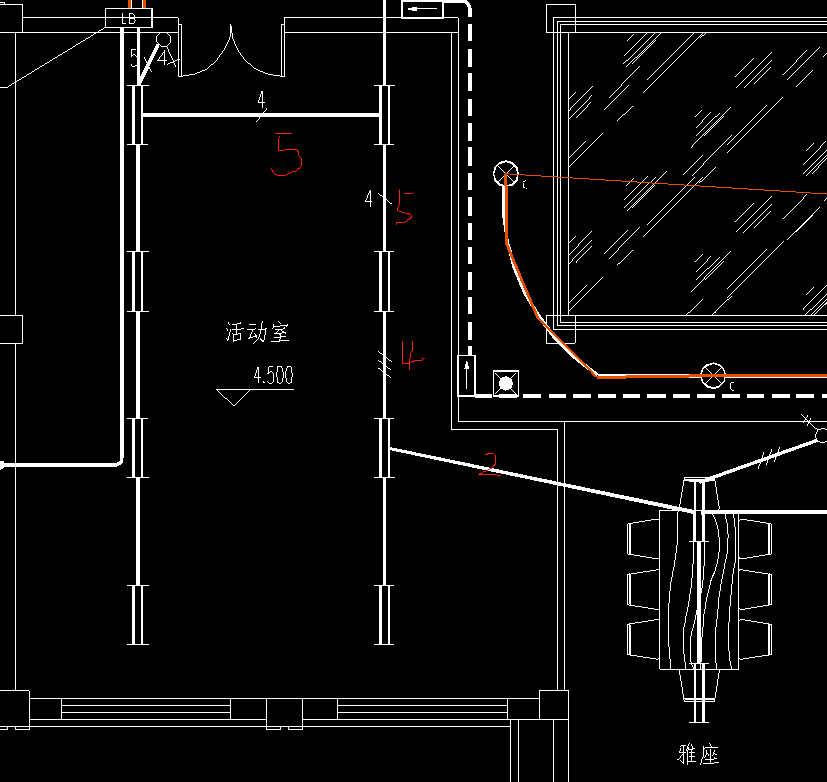

照明管线根数，图中标注的管中导线根数是否正确，设计电线根数为BV 2*2.5
图中灯具电线由配电箱引来，灯具由一个四极开关控制，图中所示的导线根数是否正确，灯具是怎样实现控制的呢？灯具到开关是五根线，那么两排灯具之间的不应该是五根线吗，因为到其他房间的电线不是应该要引过去一根相线吗 请专家给详细解答一下
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
你标注的数字，不正确。即；设计标注的正确。但左边第一个荧光灯与第二个荧光灯之间应该是3根线，设计未标注。
开关与灯具之间5根线（火线+4根控制线）
水平方向4根线（火线、零线、2根控制线）
垂直方向4根线（火线、零线、2根控制线）
垂直方向3根线///（火线、零线、控制线）
4 联开关分别控制（左边上面2根灯、下面2根灯）（右边上面2根灯、下面2个灯）
2022-04-30 09:30:53
