江流儿
2022-05-11 22:03:49
|
湖北省
安装预算安装算量GQI
|
687查看
2回答

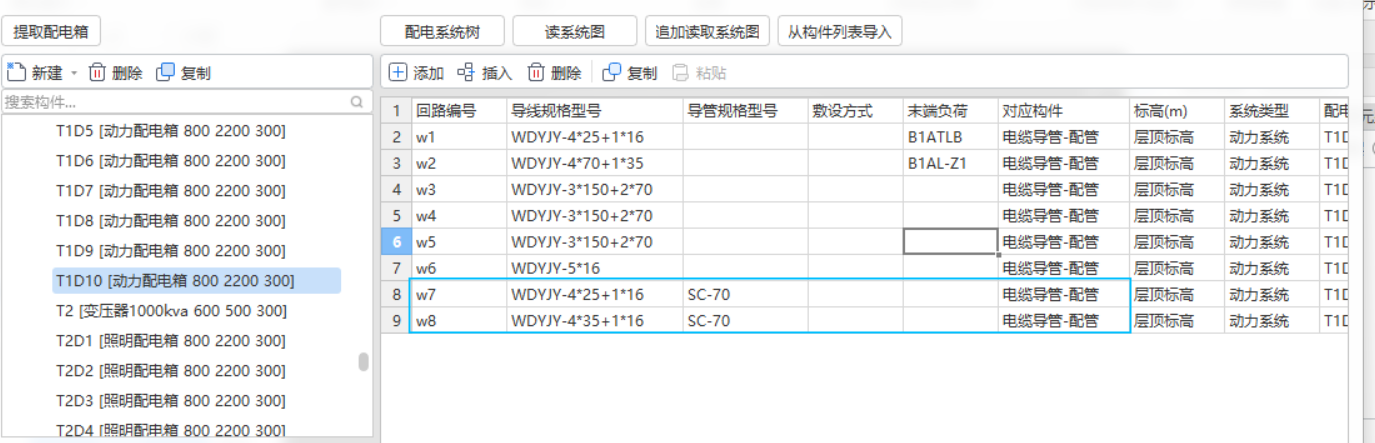

GQI系统图

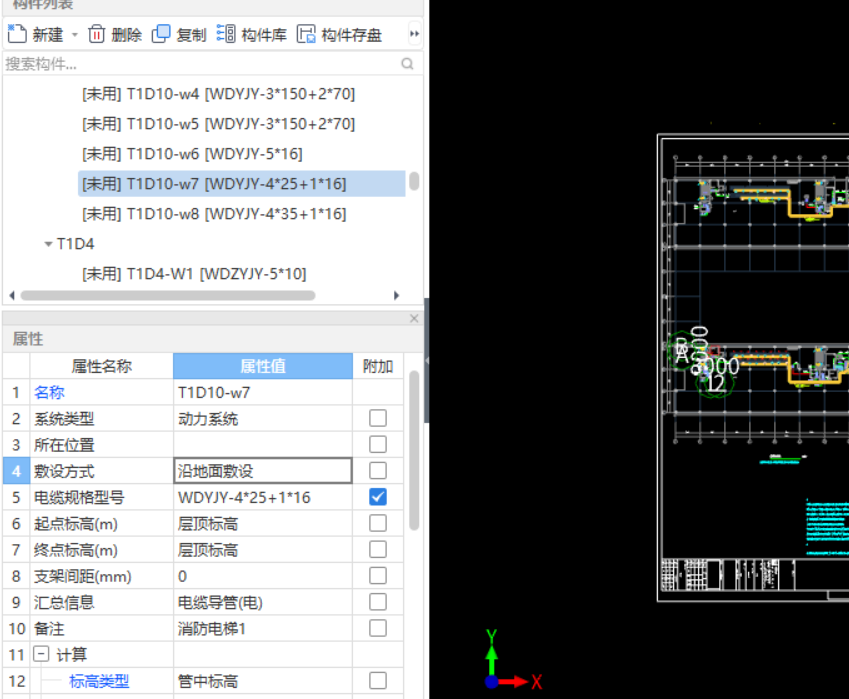

我的系统图原来是电缆，我现在修改为电缆导管了，为啥构件依然是电缆，没有配管
2022-05-11 22:04:25 补充
全部回答
(2)
首答仅用{{minutesHtml}}
-
1.需要区分下构件和图元；构件绘制或者识别到绘图区之后成为图元
2.再者，区分下私有属性和公有属性：
软件属性中的蓝色字体是公有属性,黑色字体是私有属性。
公有属性:修改属性之后其余同名称的会联动,而且定义界面和绘图界面也是联动;
私有属性:如果要修改,必须要在绘图区域选中绘制好的图元然后在属性中修改信息,对其他同名称的图元没有影响,如果不选中图元直接在属性中修改属性时,图元的属性不会联动。

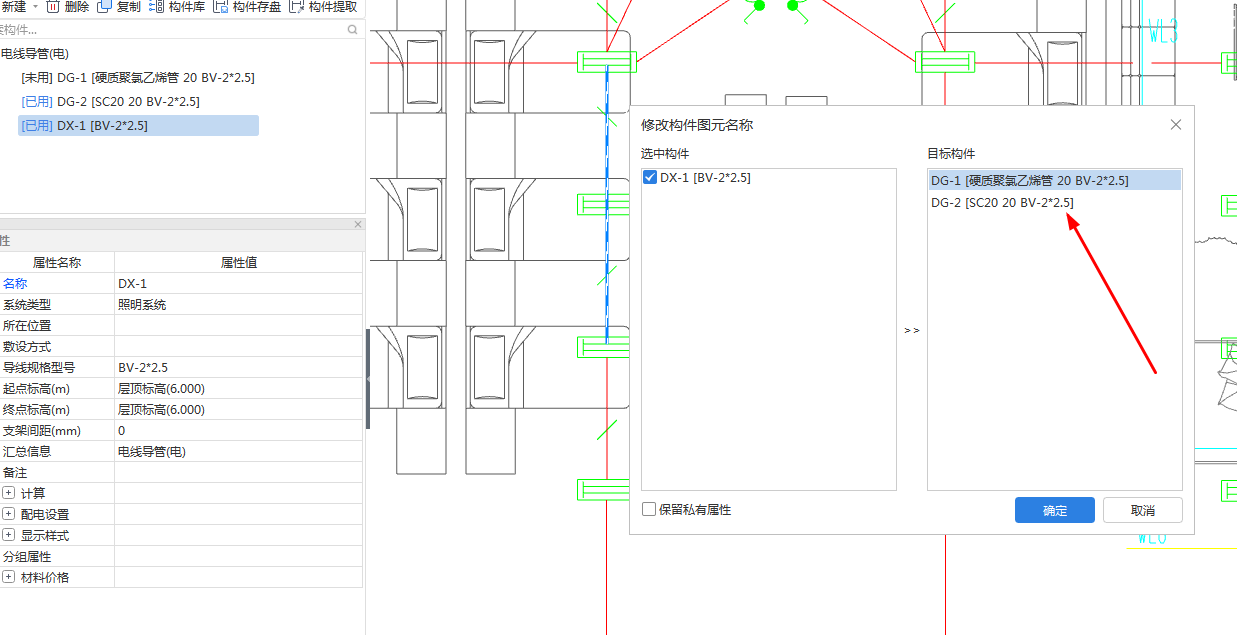

3.你需要选择绘制好的电线图元，右键，修改名称，选择你要修改的配管，确定；选择可以批量F3选择
2022-05-11 22:15:04
-
第一张图点右下角确定
2022-05-11 22:15:46
