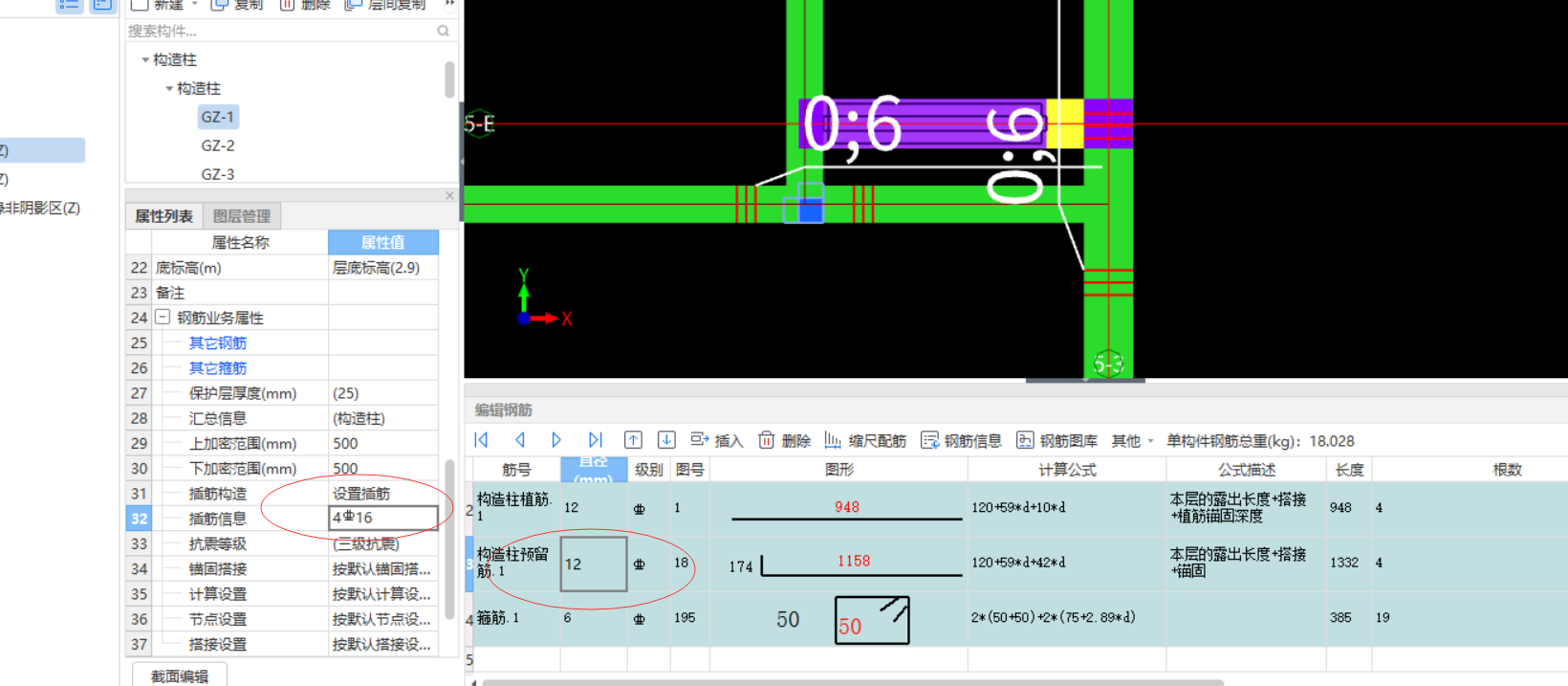

构造柱插筋我输入4C16，为什么计算预留筋还是按12？

为什么我吧构造柱纵筋锚固改为设置插筋后汇总计算，钢筋量没有一点区别

老师，构造柱计算设置中是否是砖混结构的区别是什么，应用于什么情况？

老师，构造柱计算设置中是否是砖混结构的区别是什么，应用于什么情况？还有构造柱的预留筋软件中是按59D的搭接+42D的锚固，我如果想把搭接设置为500的话，在软件中如何处理？

梁悬挑端原位标注及长度的计算

该KL2(3A)最右端为悬挑段 请问应将4C20原位标注标注在悬挑跨的左支座负筋还是跨中钢筋？第三跨原味标注上方的4C20是第三跨的左支座负筋？跨中钢筋？右支座负筋？单构件识别原位标注 软件默认将第三跨的4C20为右支座负筋，悬挑跨的4C20默认为左支座负筋与跨中钢筋。柱子为500*500 梁高为700，保护层为20，请问这个4C20的钢筋如何计算？软件计算：7300/3+500+2920+(700-20*2)*(1.414-1)-20=6106 搭接+支座宽+净长我的计算：7300/3+500+0.75*2920+(700-20*2)*(1.414)+10*20=6228 我没有改任何关于悬挑梁钢筋的计算规则，请问为什么会这样？16G101-1 P92

构造柱的马牙槎与框架柱重叠

布置情况：砌体墙延伸到框架柱的位置；门与框架柱之间是一个满塞的构造柱上方就是梁+下挂板，用【梁+圈梁】布置。查看计算式时发现，构造柱的马牙槎模板，依然计算了砌体墙那一块，但是砌体墙已经和框架柱重叠了。按道理已经不需要有马牙槎了，但是马牙槎又是公用属性，如果单独取消马牙槎，那很多其他的构造柱就要重新再建一个，这种情况应该怎么处理呢。2024-01-16 17:27:14 补充忘记说明了，问题的地方是构造柱的模板，因为很多构造柱都不一样，有的地方是门没有那么高，构造柱一直延伸到顶，上面有继续有马牙槎了，也不能全部取消，所以与框架柱重叠的墙那里，就不能有马牙槎了，希望各位老师能给我指导一下，谢谢。2024-01-16 17:35:44 补充我这里为什么会有呀，是软件版本问题吗，我用的还是GTJ20212024-01-16 19:33:33 补充老师们好，我找到问题的关键了，原因是因为我的墙体是拉通的。按照老师那个布置方法，确实没有了，难道墙体每遇到柱还要断开吗。

灌注桩问题

下面的灌注桩大样图，不知道设计是抄袭套图的没删掉，还是我压根没看懂？请各位老师指导一下。这个试桩有2个大样，到底选择是选择一个，还是这2者有相互联系需结合使用？我实在想不通，设计想表达的意思？桩基文字说明如下：一、工程概况1、,采用桩承台基础形式,桩型采用泥浆护壁钻孔灌注桩。二、设计基本信息1、本工程地基基础设计等级为甲级,桩基设计等级为甲级。2、灌注桩参数见桩参数一栏表。三、材料说明(一)混凝土1、%%130400灌注桩桩身强度必须达到C35的要求;试桩桩身强度必须达到C40的要求。2、混凝土的保护层厚度为50mm。水下混凝土的配合比和采用的骨料应符合下列规定:水下灌注的混凝土必须有良好的和易性,配合比应经过实验确定并报设计单位审核。坍落度宜为18~22cm; 含砂率宜为40%~45%; 细骨料应尽量采用中砂; 粗骨料可采用碎石,其粒径不得大于钢筋间最小净距的1/3。宜掺加外加剂以改善和易性和缓凝。3、桩基施工时要严格遵守《建筑桩基技术规范》(JGJ 94-2008)、《建筑地基基础设计规范》GB50007-2011《建筑地基基础工程施工质量验收标准》GB50202-2018及有关的施工及验收规范、规定、规程,以确保施工质量和人身安全。4、当桩身处于有腐蚀性的环境时,桩身防腐蚀构造应通过专项论证,并满足GB/T50046-2018《工业建筑防腐蚀设计规范》的相关要求。(二)钢筋1、灌注桩的纵筋和箍筋采用下列等级钢筋:纵筋:HRB400,螺旋箍筋:HPB300钢筋的使用需符合《混凝土结构设计规范》(GB 50010-2010)的有关规定。2、施工单位应呈报所有使用在本工程中的钢筋的出厂报告。报告内容应包含钢筋的化学成分钢筋的使用需符合《混凝土结构通用规范》GB55008-2021的有关规定。及钢筋的屈服应力和极限抗拉强度。3、每车运送到工地的钢筋均至少有两个抽样进行试验,并满足上述要求及相关规范要求。4、所有钢筋的焊接均需满足《钢筋焊接及验收规程》(JGJ 18-2012)的要求。5、当纵筋采用机械连接接头,应满足《钢筋机械连接技术规程》(JGJ 107-2010)的要求。五、施工要求1、桩基应首先进行试桩,待试桩进行静载试验并满足设计要求后方可进行工程桩的施工。工程桩的施工工艺应与试桩施工工艺一致。抗压静载荷试验终压值分别为:ZH1为7000KN;数量在同一条件下抗压桩及抗拔桩分别不应少于3根,且分别不宜少于总桩数的1%,充盈系数不得小于1.1。2、所有灌注桩的施工均需由相应资质并有类似工程施工和检测经验的单位来完成。在施工和检测过程中均需由政府部门资格认可的桩基监理工程师和独立的质检机构全程监督,并保障桩基施工和检测的可靠性。3、施工方应在施工前提供施工方案和施工组织设计,并由设计单位审查,通过后方可施工。施工过程中应定期向有关部门汇报工程进展情况。所有隐蔽工程必须经过主管监理验收后方可进行下一步施工。4、施工前应复核测量基准线及水准基点,并在施工过程中妥善保护。5、灌注桩的施工应满足《建筑桩基技术规范》JGJ 94-2008中第6章的要求。6、护壁可采用钢套筒护壁以免场地砂层和卵石层处易产生塌孔和掉块现象,同时注意控制孔底的沉渣厚度。7、孔深度必须保障达到设计要求的深度,并进行清孔,摩擦型桩的孔底沉渣厚度<100mm,端承型桩的孔底沉渣厚度<50mm。8、水下浇灌混凝土,宜采用与桩身相同混凝土标号的预制混凝土隔水栓。混凝土初灌量应能保障混凝土灌入后,导管埋入混凝土深度不小于1米,混凝土初灌量应通过计算确定,有地下水时水下灌注混凝土应掺外加剂。9、应控制最后一次灌注量,超灌高度不小于1米,凿除泛浆后必须保证暴露的桩顶混凝土强度达到设计等级。桩保护层厚度为50mm。10、成孔过程中场地严禁堆载,大型机械需避开桩孔运行,成孔完毕应尽快清孔,验槽。相关工作完毕后尽快浇筑。挖孔施工时应采取有效措施降低地下水位和做好排水工作。成孔达到设计深度后,孔口应予保护,并做好记录。11、成孔完毕,须经勘察、设计、监理、质检等有关部门检验,并经确认持力层已达到设计要求后,清除浮物和松散岩体、泥土等,经验收合格后,方可进行浇注混凝土。桩的设计长度如与实际开挖情况不符时,请及时通知勘察、设计人员另作调整。施工单位必须按规定对每一根桩做好施工记录,并留混凝土试件,做出试压结果。12、终孔时,应由勘察单位检验桩底下5米深度范围内有无空洞、破碎带、软弱带、软弱夹层等不良地质条件。13、桩基施工过程中应提交或备查以下资料: 1)桩位测量放样平面,灌注桩施工记录及桩的井径曲线。2)材料检验结果,包括钢筋拉伸试验结果,水下混凝土的配合比,混凝土试块强度等 3)质量评定书14、灌注桩成孔施工的允许偏差应满足《建筑桩基技术规范》JGJ 94-2008表6.2.4的要求15、本工程按常温施工季节设计,未考虑冬雨季施工及工程越冬。冬季施工措施由施工单位专门处理,工程跨年度有关技术问题的处理应由施工、监理单位按国家及地方有关施工技术规程执行。16、未明确的内容应按现行国家相关规范、规程、标准及图集执行,并与设计单位联系确认。17、当现场情况与设计图纸不符时,应及时通知设计单位,严禁擅自处理。六、工程桩验收试验要求1、试桩相关的检测内容包括:成孔质量检测(孔径曲线、孔底沉渣、充盈系数),静荷载试验,桩身混凝土质量检测(低应变、超声波、或钻孔取芯)等。2、成孔质量检测。检测单位需对所有试桩进行成孔曲线、孔底沉渣、充盈系数的测试。3、静载荷试验。载荷试验设备的加载能力不得小于加载试验最大加载值要求,并宜留有适当余量(不小于10%)。现桩基布置为按照堆载法布置,若需采用锚桩法,请及时通知设计修改设计。4、单桩抗压静荷载试验加载采用慢速维持荷载法并应按《建筑桩基技术规范》(JGJ94-2008)和《建筑基桩检测技术规程》(JGJ106-2014)中有关要求进行。5、静载荷试验需待桩身及桩帽混凝土强度达到设计强度后方可进行,施工时应做好同条件养护试块以确定桩身强度。试桩不得加载至破坏,抗压桩极限加载值分别为:ZH1为7000KN,静载荷检测前应采取有效措施消除有效段桩顶标高以上土层对桩身侧阻的影响。6、工程桩基承载力检测要求:不少于总桩数的1%,且不少于3根桩做慢速维持荷载法静荷载试验。7、桩身完整性检测:桩身完整性检测采用低应变动测法,检测数量不少于总桩数的30%,且不应少于20根。所有静载荷试验桩均应进行低应变动测,每片混凝土剪力墙下及每个柱下承台下不少于1根。动测报告应包括波形曲线、质量评价、缺损程度以及所在部位。对于静载荷试验桩加载之前和之后均需测试。对桩身质量有疑问的桩应采用钻芯法补充检测,8、检测单位应根据成孔质量检测、静载荷试验、桩身混凝土质量检测等测试内容与要求制定详尽的方案,且须加大检动测数量。经各方认可后实施。
