地下室电线这种情况怎么处理？手动连接到配电箱？还是走动力配电上的桥架呢？

像这种从桥架出来连接到F1023配电箱的配管应该怎么走啊？还是说这一段也用桥架？

您好，求解答

电气火灾监控系统和消防电源监控系统的    信号线     都是串联，走地下室桥架连接各个配电箱，那线的工程量一样吗

怎么算量？

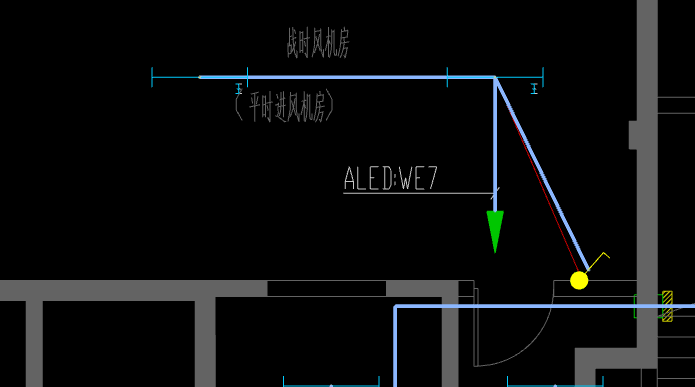

地下室图纸上就一个箭头，指名回路，回路离配电箱很远！敷设方式是WC/CC，如果配管很远，中间需要加好几个接线盒，后期施工难度大。所以实际现场施工中就是从最近桥架引来，请问这种情况用软件怎么算出来配管配线？（见图片）

桥架配线

在第一间宿舍的配线时我用了桥架配线，把风扇和灯分别连到两个配电箱中，因此下面圆圈那里有两根电缆配线（一根3*2.5 一根3*4.0）（ 橙色桥架是我在桥架里新建然后改名的线槽，因为我不会什么组合管道的操作。。）问题1：现在我在第二个宿舍也用桥架配线（与之相连的桥架我选了圆圈处的那根桥架），想把上面圆圈那里开始连接到下方圆圈处，发现风扇的3*4.0跟圆圈处的3*2.5连接上了，这是为什么呢，正确应该怎么操作呢？问题2：如果我第二个宿舍桥架配线的时候直接也选择连配电箱，那前面部分会不会有重复计算的管线呢？新手表达的有点乱不好意思。2022-04-12 11:31:35 补充还有我发现桥架内的管线是没有名字的，如果出现相同规格的两根线，那怎么区分呢？

竖直通道电缆统计问题

还是数值电缆通道统计问题。电缆是从负二层低压配电柜一路直通到33层的电梯配电室，全部沿桥架敷设。我用了大侠们所教的的设置起点，选择起点方法，在电梯配电箱末端人为的设置了一小段忽略不计的配管，然后作为选择起点计算。完成了这套配线，检查后电缆头什么也都有，但是我一直很困惑，还是不能找到办法，在地下室有一段水平的桥架，整个电井里又全部是竖直敷设，用设置起点选择起点是计算的整个电缆长度。如何将水平敷设电缆和竖直通道敷设电缆区分出来，或者说分开统计出来？麻烦哪位能大神能细致讲解下。实在不会
