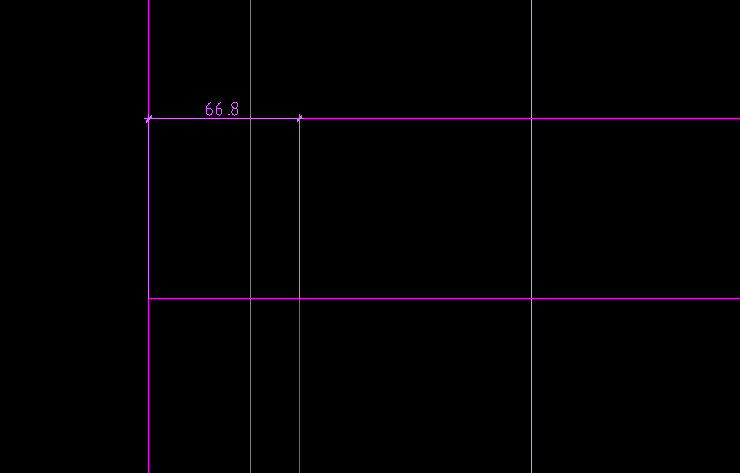

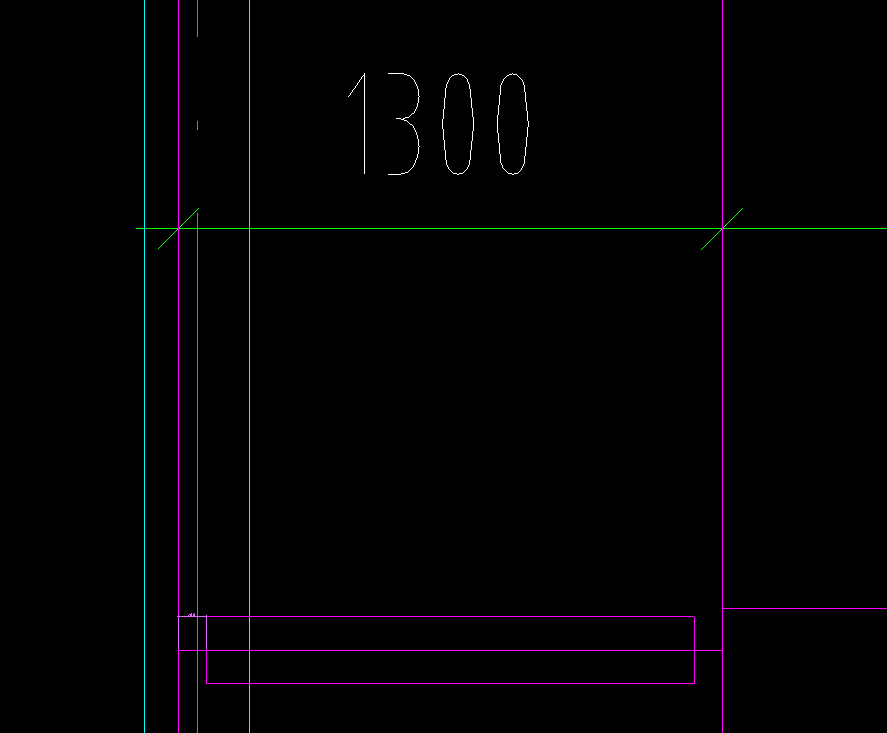

请问这个cg怎么算，钢结构大佬帮忙看一下

你的图只是局部，比较笼统，不能简单说是还是不是。这得看设计院（或厂商深化图）的出图习惯，有的给你细线就是构件实际下料长度，有些是要自己扣减连接处两侧钢构件的占用长度，总之，这个CG连接杠标注的条间距就是两个垂直方向的构件之间的净空距离，是它安装上去的最大尺寸，所以你主要看两侧的钢构件的净空距离就行了。

------------------------------------------------------

至于重量，是中间的φ12钢筋理论重量*长度（注意加两端长度）+φ32*2钢管*长度。这只是材料的理论重量，计算安装时用的，但这种连接杠的材料价要么走市场价，要么套当地定额中的制作费，这个还得按小型构件来算。
