常山你六哥
2022-05-25 09:59:50
|
江苏省
土建钢筋算量GGJ2013
|
779查看
4回答
有关梁原位标注问题
千赢官网首页登录入口一号办公楼
课程，文件图纸出处https://jzkt.fwxgx.com/courses/2886.html

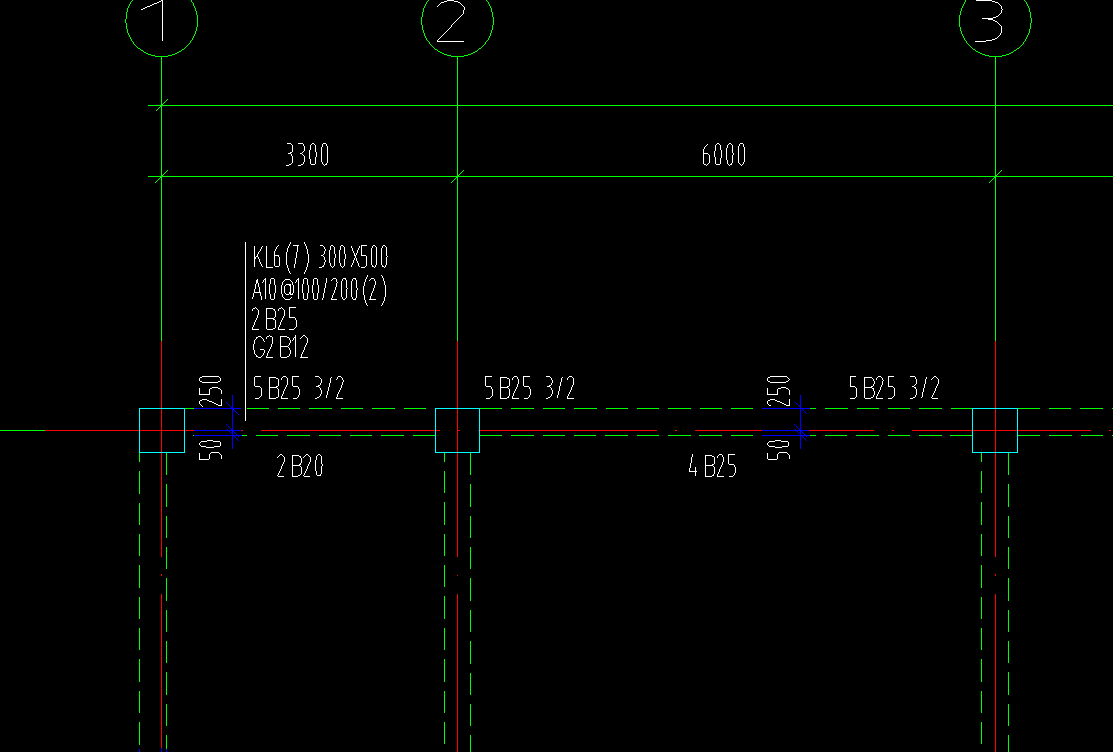

在KL6原位标注这一块有些疑问，请问1轴和2轴间这个5B25 3/2是跨中钢筋还是支座钢筋呢？我看视频里直接按左支座钢筋标注了，后面又碰到许多跟这一样情况的标注，急需树立一个典型。

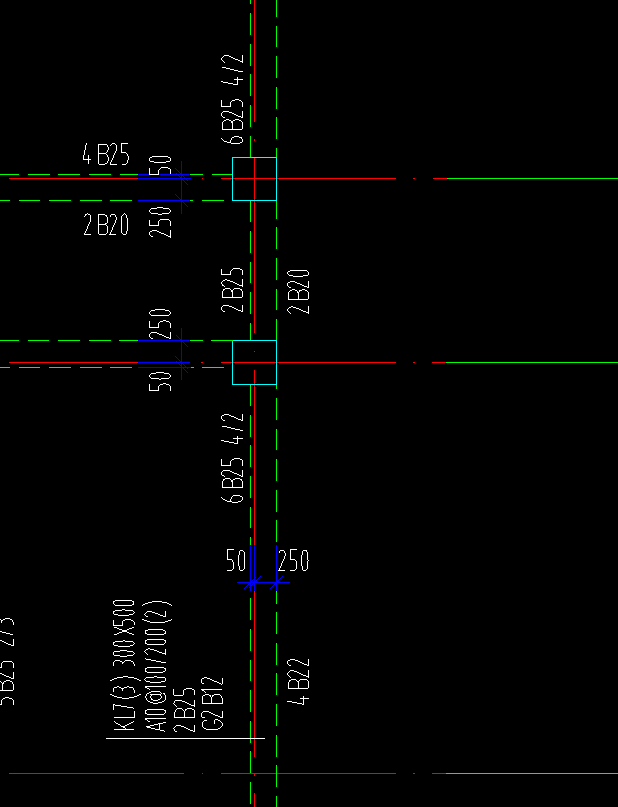

另外在KL7上也有同样的问题，中间这一跨2B25应该是跨中钢筋还是支座钢筋呢？如果是跨中的话是不是说明左右支座钢筋都是6B25 4/2呢，如果是一边的支座钢筋那么左右支座钢筋不对称，似乎说不过去，请大佬们解答，万分感谢！
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
你提出的这个问题是在很多地方存在的，
图一中的5B25 3/2 应该是支座筋，但他标的位置是靠中间了一些，如果这跨长度再短一些，那他的负弯矩力就会变得很大，这样的话再有5B25 3/2一般就是中间钢筋了
图二中的2b25肯定是中间，他和通长钢筋一样都是2b25，不可能是支座了
2022-05-25 10:05:24
-
2B25是跨中筋，这里设计有问题， 按平法要求6B25 4/2应该是拉通考虑的
首次提交 2022-05-25 10:00:33 最近修改2022-05-25 10:02:16 (修改过2次)
-
5B25是这一跨的上部跨中筋，KL7 2B25是这一个梁的通长筋
首次提交 2022-05-25 10:06:25 最近修改2022-05-25 10:09:39 (修改过1次)
-
图一的5C25 3/2是左支座钢筋，图二的2B25是跨中输入，图二因为左右跨都有支座钢筋伸入本跨，所以支座钢筋按长度计算都已经超过了本跨长度，整个跨上部钢筋就要有通长钢筋了。
2022-05-25 10:07:46
-
