• 钢结构节点图这些是什么意思？求解答

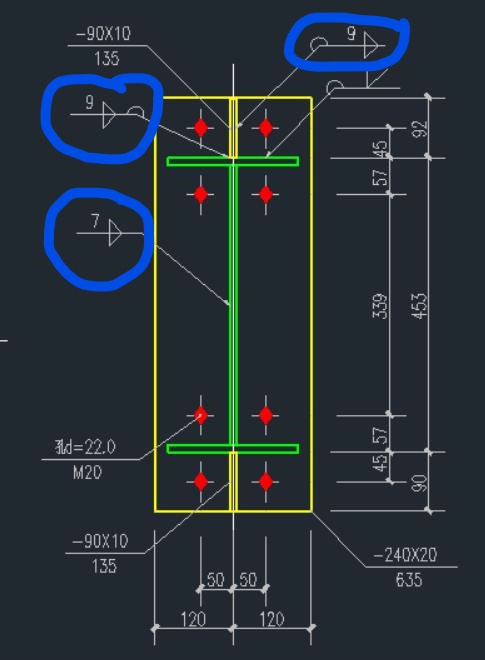

    钢结构图例蓝色圆圈的是什么意思？

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

    这是焊接符号，9表示焊缝高度9mm

    2022-05-31 20:04:00

    赞1 回复 3
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

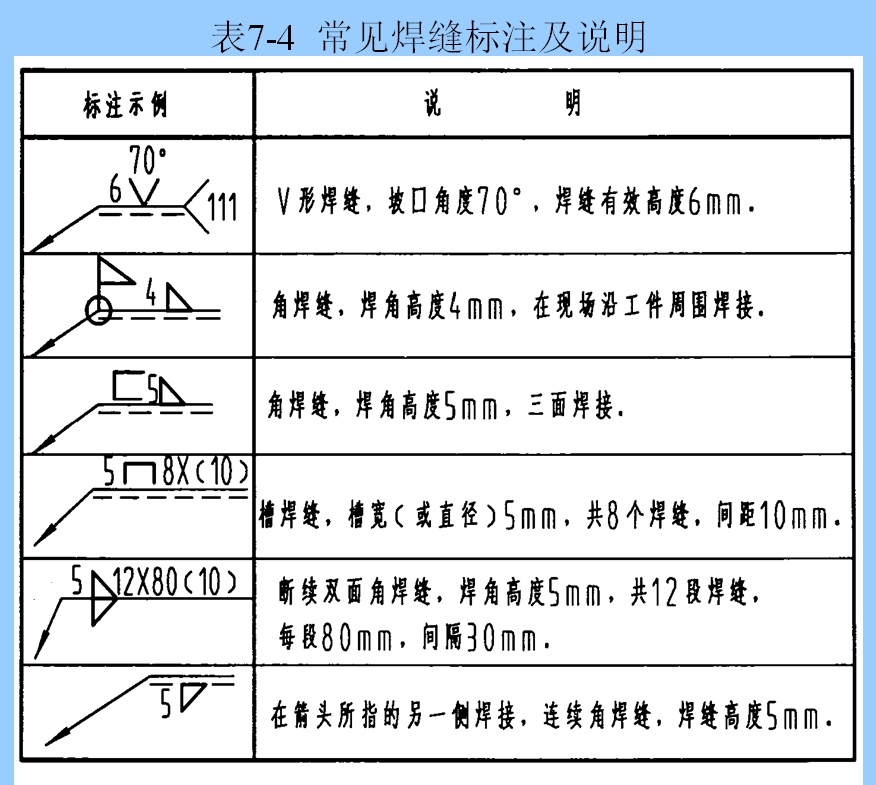

  • 三角形表示双面角焊缝，数字表示焊缝高度。

    2022-05-31 20:05:17

    赞0 回复 2
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 图例

    2022-05-31 20:06:24

    赞2 回复 0
