模块至控制设备输出线和输入线是不是都要画

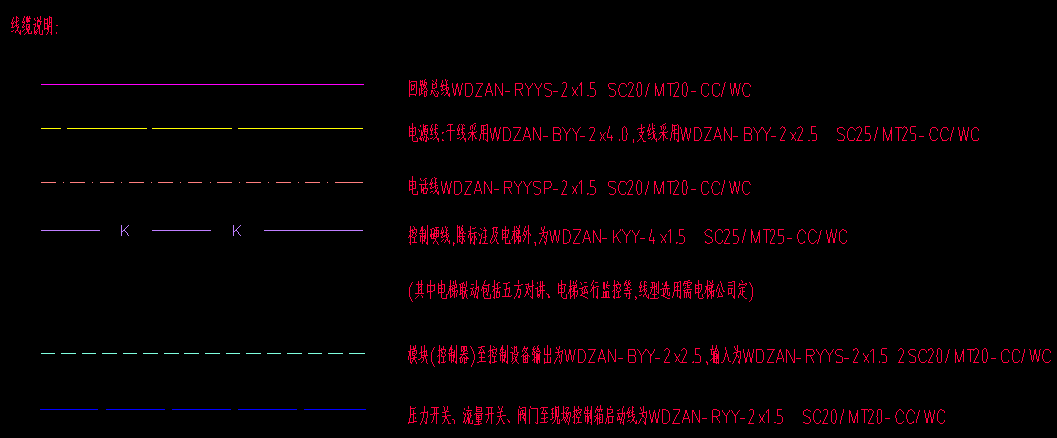

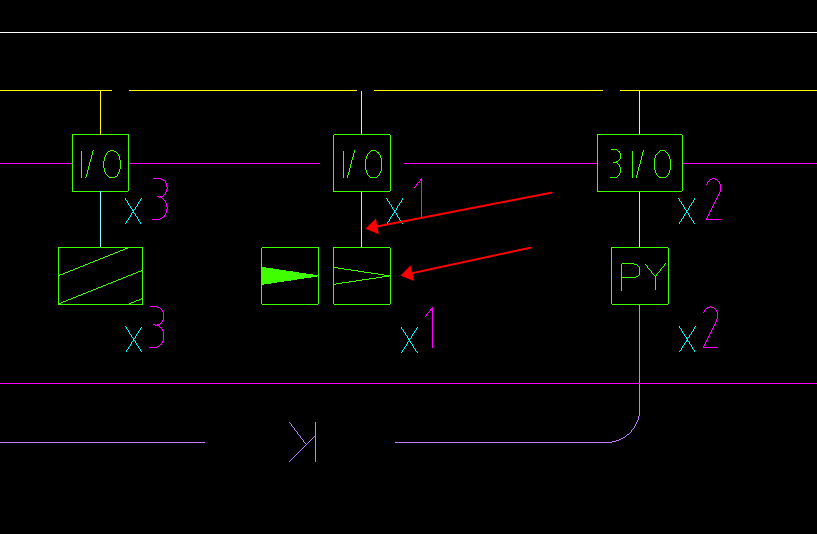

模块至控制设备输出线和输入线是不是都要画？画一根输入线 一根输出线到这个烟雾探测器发射器，那个黄色电源线和紫色信号线进这个发射器吗？左边那个烟雾探测器反观板要连接一根输入线和一根输出线吗
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
1.模块至控制设备输出线和输入线是不是都要画？都需要画。
2.画一根输入线 一根输出线到这个烟雾探测器发射器，那个黄色电源线和紫色信号线进这个发射器吗？黄色电源线只画到模块就行了，输入线和输出线根据模块是输入输出模块或输入模块或输出模块来绘制，截图是输入输出模块，所以都绘制。
3.左边那个烟雾探测器反观板要连接一根输入线和一根输出线吗？需要，根据平面图绘制
2022-06-06 08:30:41
