土建小白
2022-06-10 07:24:30
|
安徽省
土建
|
804查看
7回答

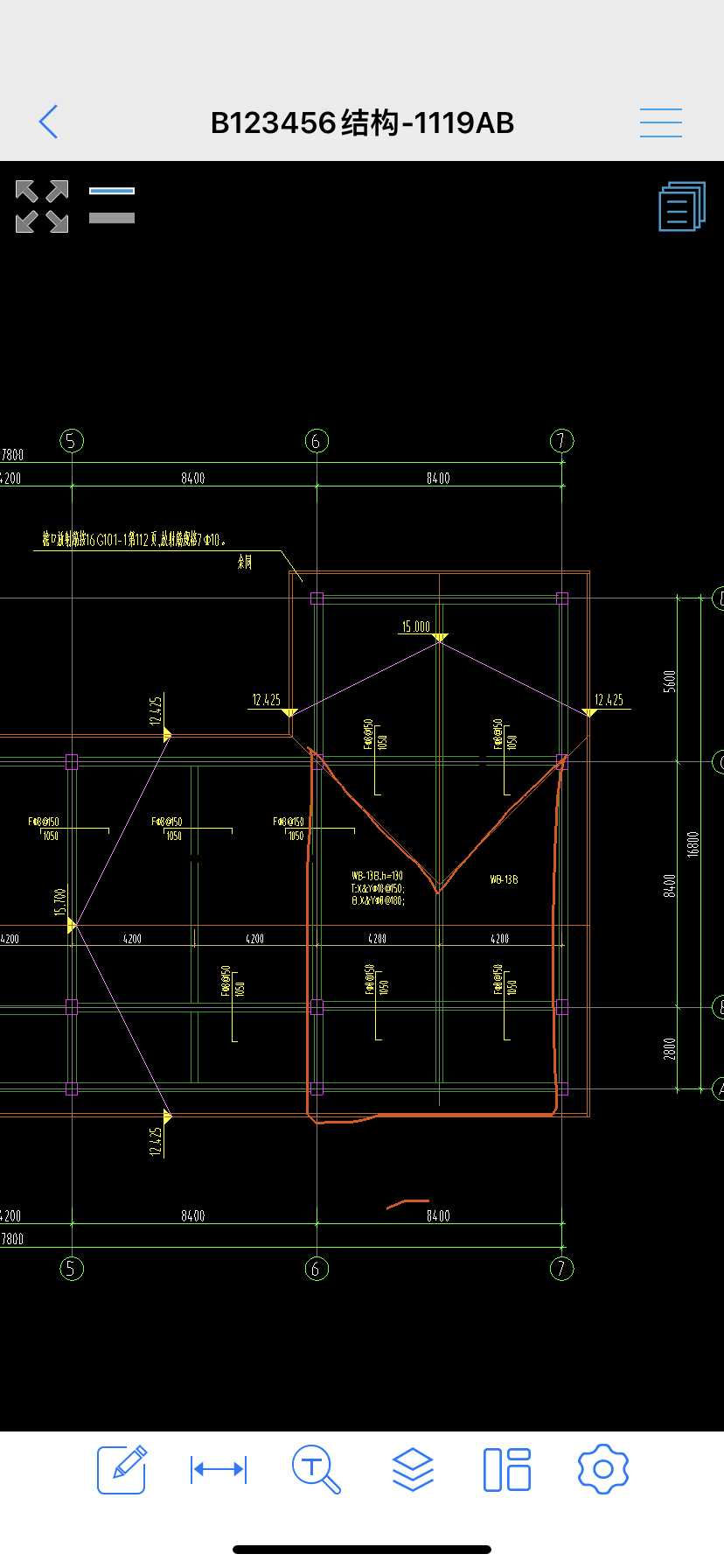

画圈区域坡屋面的顶标高是15吧
全部回答
(7)
首答仅用{{minutesHtml}}
-

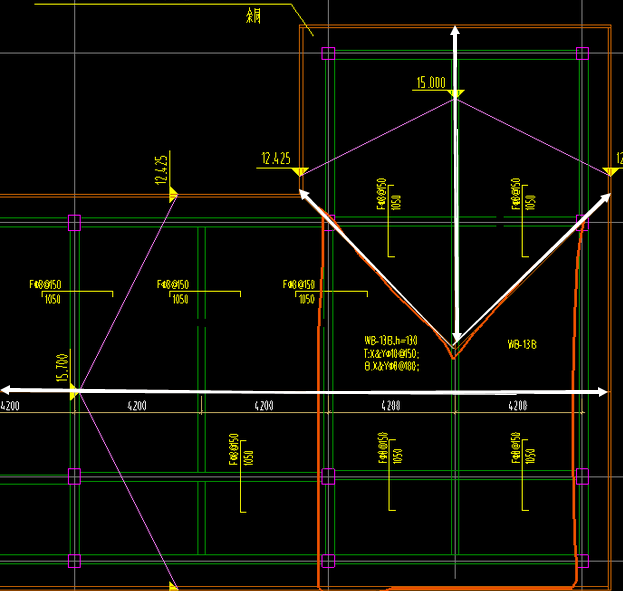

不是的，屋脊顶标高15.00只有上边的不分，下边的屋脊标高是横着的棕色线，标高15.700
你画的线将分割板的分水线给遮挡了。
首次提交 2022-06-10 07:25:27 最近修改2022-06-10 07:59:19 (修改过4次)
-
看图是的
2022-06-10 07:28:43
-

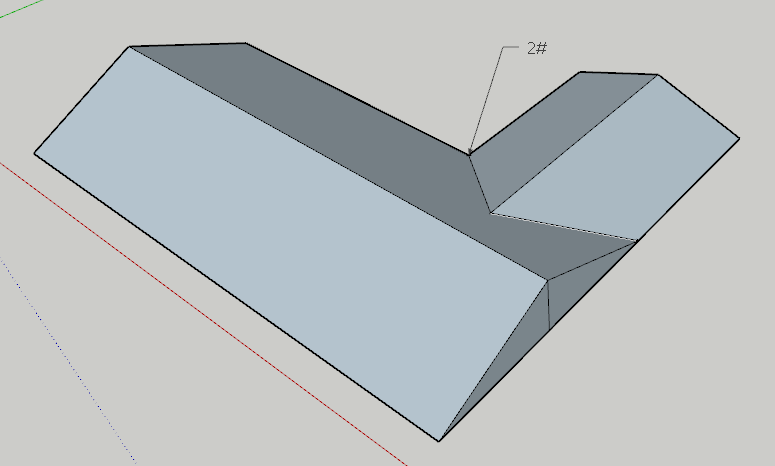

这是一个斜板，中间最高点是15m，边上是12.425m
2022-06-10 07:43:22
-

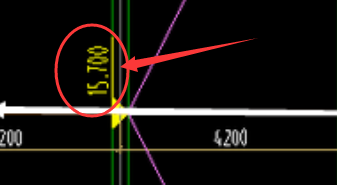

5-7轴横向应该是15.7米，你画的V字部分应该是15米，V字虚线是15与15.7的交接线。
2022-06-10 07:44:11
-
上图没标注，查看建筑对应楼层的平面图及剖面大样、立面图看看
2022-06-10 08:01:07
-
不是，看屋脊线标高。
2022-06-10 08:10:02
-
2022-06-10 08:18:54
