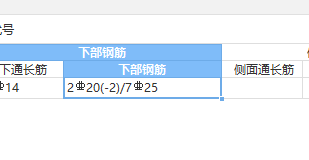

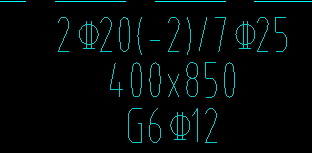

梁下部钢筋，两排规格不一样的钢筋，上排不进入支座，下排进入支座，怎么设置

柱墩中有两排钢筋，且长度两排不一样，该怎么自带？

柱墩中有两排钢筋，且长度两排不一样，该怎么自带？

基础联系梁钢筋

上部钢筋和下部钢筋一样，柱支座也一样，为什么两边的算法不一样，45D-3700/5是什么意思，而且我设置基础梁遇到中间支座锚固，结果上部钢筋只有两侧到支座锚固，中间两根是贯通的？？

基础梁钢筋构造问题

框架梁的上部钢筋的第二排支座负筋从柱边开始延伸至ln/4处，那基础梁的下部有两排钢筋，上排钢筋从柱边延伸多少呢，ln/4还是ln/3，为什么在千赢官网首页登录入口上显示是ln/3？哪里有具体出处，请高手指教呀

什么样的有梁板称为有梁板

2019-11-21 12:22:07 补充一、箍筋表示方法： ⑴ φ10@100/200(2)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。 ⑵ φ10@100/200(4)    表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。 ⑶ φ8@200(2)      表示箍筋为φ8，间距为200，双肢箍。 ⑷ φ8@100(4)/150(2)  表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。 一、 梁上主筋和梁下主筋同时表示方法 ： ⑴ 3Φ22，3Φ20    表示上部钢筋为3Φ22,  下部钢筋为3Φ20。 ⑵ 2φ12，3Φ18    表示上部钢筋为2φ12,  下部钢筋为3Φ18。 ⑶ 4Φ25，4Φ25    表示上部钢筋为4Φ25,  下部钢筋为4Φ25。 ⑷ 3Φ25，5Φ25    表示上部钢筋为3Φ25,  下部钢筋为5Φ25。 二、 梁上部钢筋表示方法：（标在梁上支座处） ⑴ 2Φ20          表示两根Φ20的钢筋，通长布置，用于双肢箍。 ⑵ 2Φ22+（4Φ12）  表示2Φ22 为通长，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2        表示上部钢筋上排为4Φ25，下排为2Φ25。 ⑷ 2Φ22+ 2Φ22  表示只有一排钢筋，两根在角部，两根在中部，均匀布置。 三、 梁腰中钢筋表示方法： ⑴ G2φ12        表示梁两侧的构造钢筋，每侧一根φ12。 ⑵ G4Φ14        表示梁两侧的构造钢筋，每侧两根Φ14。 ⑶ N2Φ22        表示梁两侧的抗扭钢筋，每侧一根Φ22。 ⑷ N4Φ18        表示梁两侧的抗扭钢筋，每侧两根Φ18。 四、 梁下部钢筋表示方法：（标在梁的下部） ⑴ 4Φ25          表示只有一排主筋，4Φ25 全部伸入支座内。 ⑵ 6Φ25 2/4      表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。 ⑶ 6Φ25 （-2 ）/4    表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。 ⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25  表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。

???

梁的平法标注一、箍筋表示方法：⑴ φ10@100/200(2)      表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。⑵ φ10@100/200(4)      表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。⑶ φ8@200(2)        表示箍筋为φ8，间距为200，双肢箍。⑷ φ8@100(4)/150(2)    表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。一、 梁上主筋和梁下主筋同时表示方法 ：⑴ 3Φ22，3Φ20      表示上部钢筋为3Φ22,    下部钢筋为3Φ20。⑵ 2φ12，3Φ18      表示上部钢筋为2φ12,    下部钢筋为3Φ18。⑶ 4Φ25，4Φ25      表示上部钢筋为4Φ25,    下部钢筋为4Φ25。⑷ 3Φ25，5Φ25      表示上部钢筋为3Φ25,    下部钢筋为5Φ25。二、 梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20            表示两根Φ20的钢筋，通长布置，用于双肢箍。⑵ 2Φ22+（4Φ12）    表示2Φ22 为通长，4φ12架立筋，用于六肢箍。⑶ 6Φ25 4/2          表示上部钢筋上排为4Φ25，下排为2Φ25。⑷ 2Φ22+ 2Φ22    表示只有一排钢筋，两根在角部，两根在中部，均匀布置。三、 梁腰中钢筋表示方法：⑴ G2φ12          表示梁两侧的构造钢筋，每侧一根φ12。⑵ G4Φ14          表示梁两侧的构造钢筋，每侧两根Φ14。⑶ N2Φ22          表示梁两侧的抗扭钢筋，每侧一根Φ22。⑷ N4Φ18          表示梁两侧的抗扭钢筋，每侧两根Φ18。四、 梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25            表示只有一排主筋，4Φ25 全部伸入支座内。⑵ 6Φ25 2/4        表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。⑶ 6Φ25 （-2 ）/4      表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25    表示有两排筋，上排筋为5根。2Φ25伸入支座，3Φ22，不伸入支座。下排筋 5Φ25，通长布置。五、 标注示例：KL7（3）300×700         φ10@100/200(2) 2Φ25          N4Φ18         （-0.100）4Φ25           6Φ25 4/2       6Φ25 4/2              6Φ25 4/2           □———————————□———————□———————————□        4Φ25                 2Φ25             4Φ25                                KL7(3) 300×700    表示框架梁7，有三跨，断面宽300，高700。N4Φ18          表示梁腰中抗扭钢筋。φ10@100/200(2) 2Φ25 表示箍筋和通长筋。-0.100          表示梁上皮标高。
