请问一下，这种圆形设备基础交叉的钢筋怎么画？

你好：按圆心布置放射筋时，软件要求圆心必须在板外，若选择的圆心的位置和所布置放射筋的板为同一块板，则会提示：放射筋的圆心必须位于板外，需要将板圆心位置分割，再按圆心布置放射筋。

板受力筋和筏板主筋圆心布置放射筋的方法一致，以现浇板为例：

步骤一：在左侧导航栏板构件中，新建板受力筋；

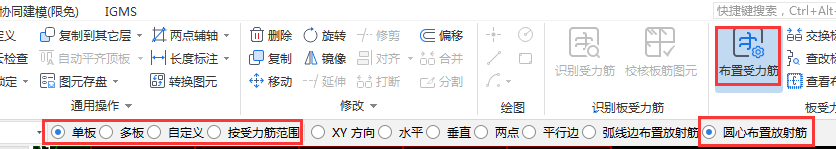

步骤二：点击【布置受力筋】下方会弹出对应的布置方式，根据实际工程情况选择单板/多板/自定义等方式，点击“圆心布置放射筋”命令；如图：

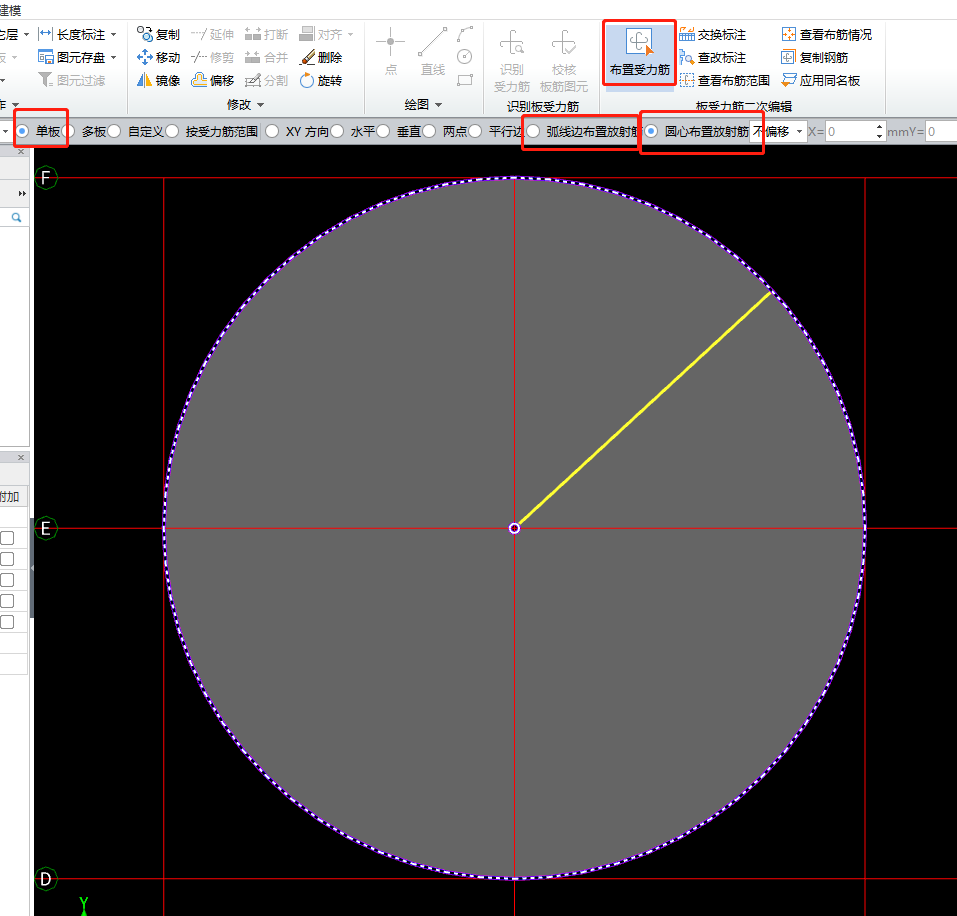

步骤三：鼠标左键选中板---鼠标左键点到圆心的位置，弹出输入半径的窗体（半径是从圆心到圆形板的最外侧的距离，软件按照输入的半径计算出周长，除以间距计算根数），输入半径值确定后，即可显示钢筋线，左键点一下即可布置上。如图：
