消防接线端子箱如何接线，这种画法怎么理解

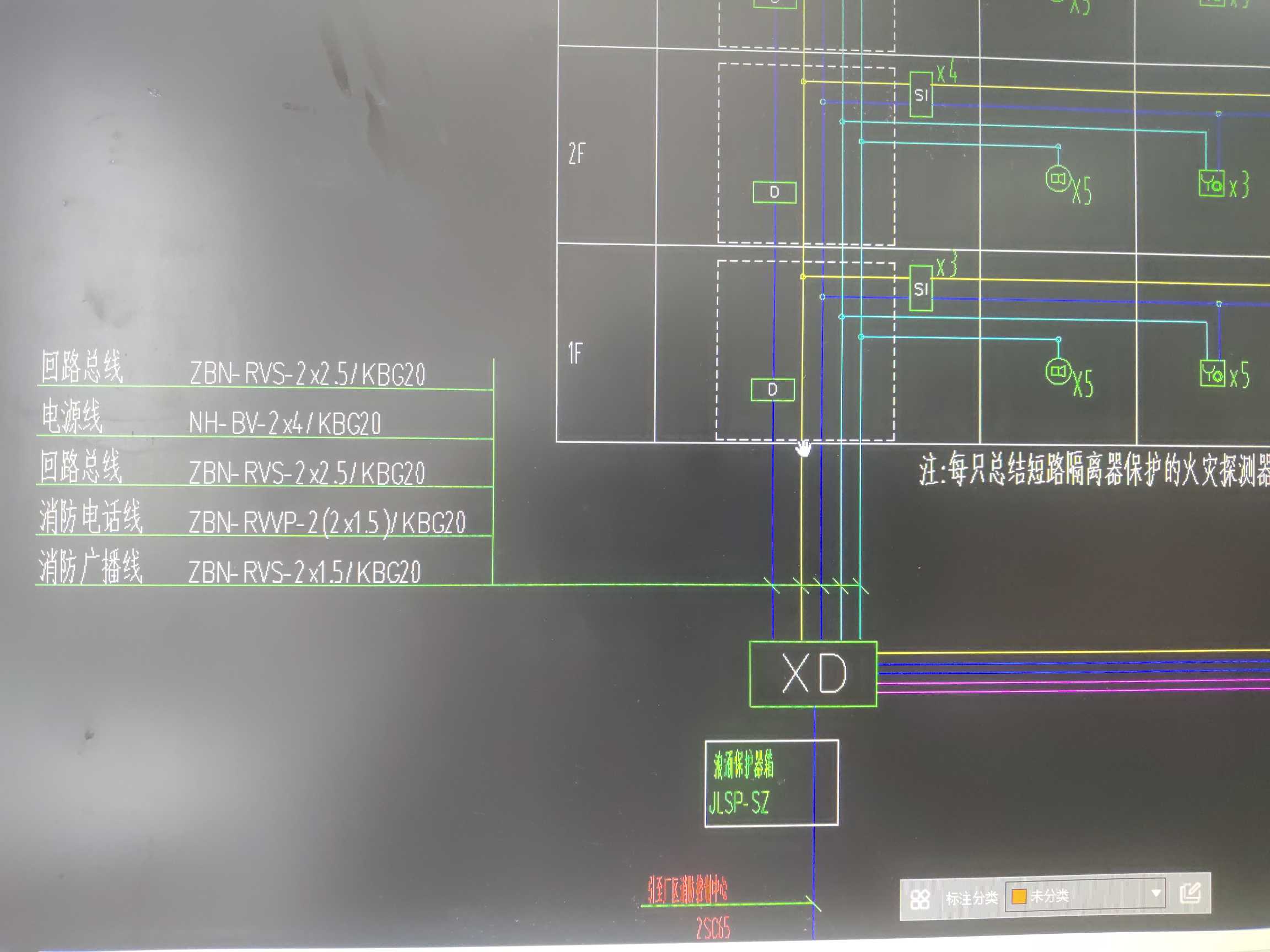

请问这种从XD箱通长上去到每层的接线端子箱，是类似插座，每层箱进一根线，再从该箱出一根线到上一层？还是每层用个类似接线盒的导线分流器，只要进该箱就可以了？涉及半周长预留问题，第一种预留两次，第二种预留一次，所以必须知道怎么接的，有没有懂现场的专家来解答下！
全部回答
(3)
首答仅用{{minutesHtml}}
-
用端子箱内的端子排，形成类似 T 接的接线形式；
2022-07-08 14:59:27
-
你把这个系统图截完整看下 要不也不知道布几根线
2022-07-08 15:26:51
-
注意2根相同的回路干线（蓝色回路总线）；
左边那根（第1根）管上面几层，下面几层只是经过（不接线）。到上面几层才层层接线。
右边那根（第3根）管下面几层，从一层开始起就层层接线。
电源线、电话线、广播线，从下到上，层层（在端子箱内）接线。
2022-07-08 16:47:20
