关于安装识图的问题

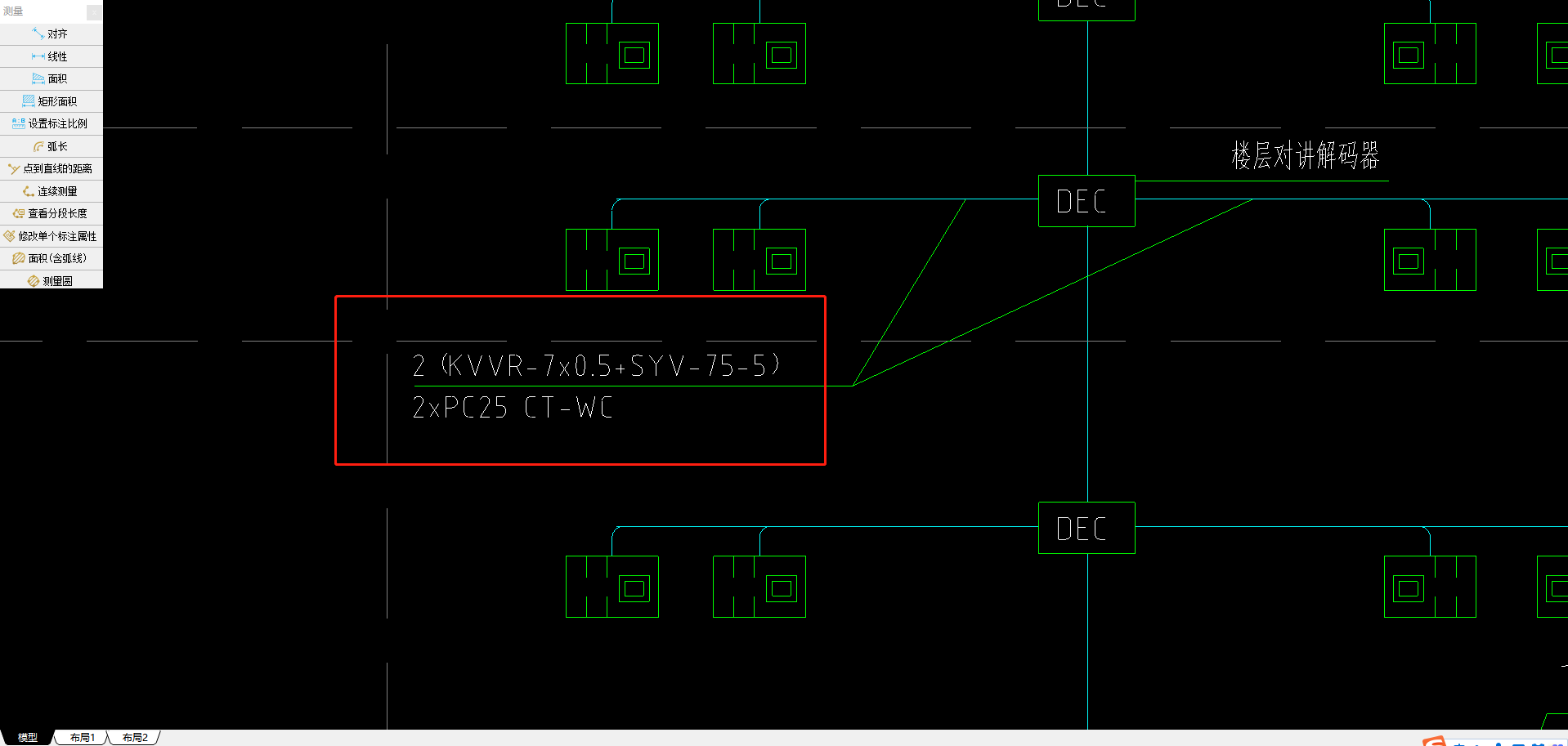

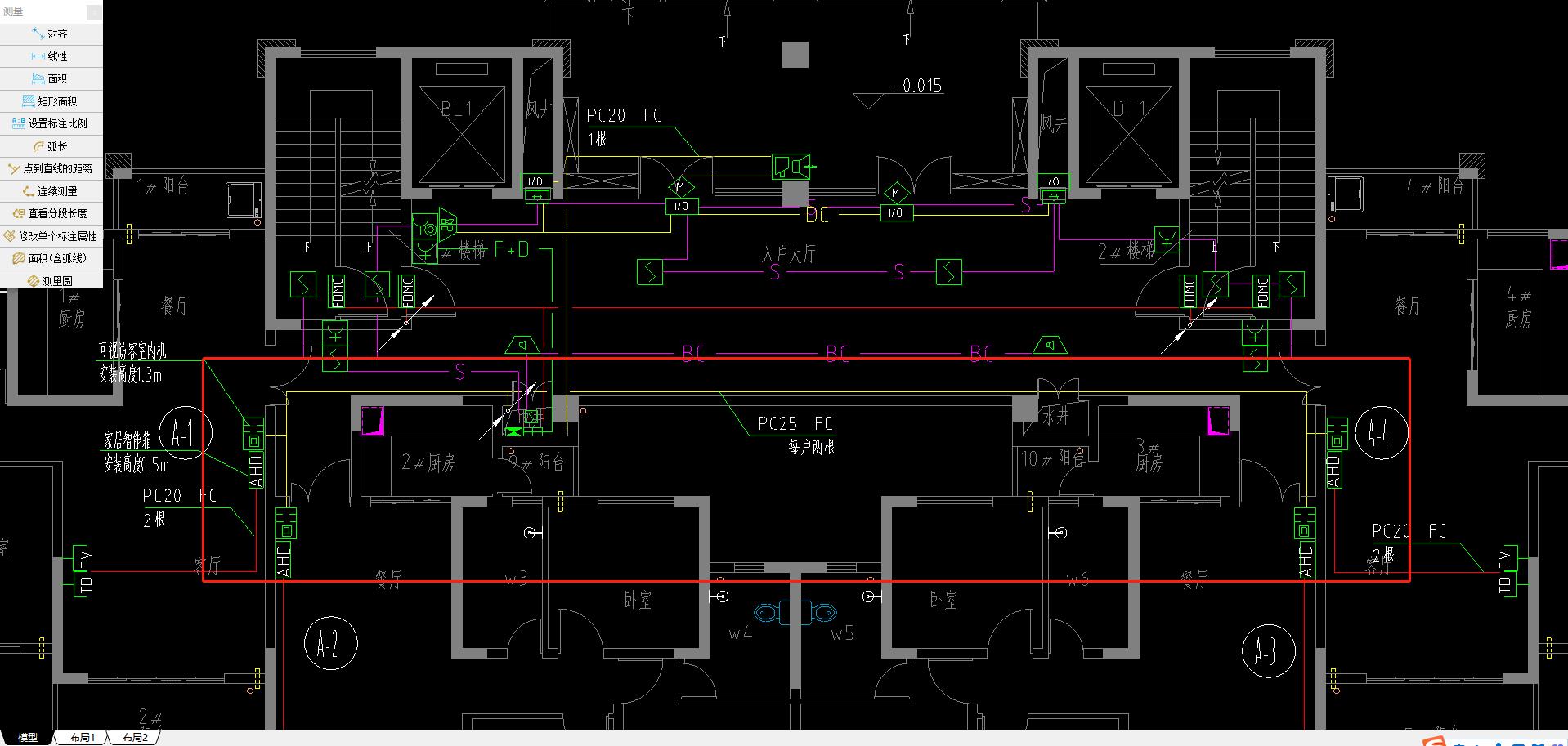

请问各位老师，下图1为系统图，下图2为平面图，红色方框标记的部分是指如下中的情况1 还是情况2，或是两者都理解错误，应该如何正确理解 情况1：存在KVVR+7*0.5配线，其穿PC25的管，存在SYV-75-5的电缆，其穿PC25的管，故存在1根KVVR+7*0.5配线、1根SYV-75-5的电缆，2根PC25的配管？ 情况2：存在2根KVVR
+7*0.5配线，2根SYV-75-5的电缆，其1KVVR+7*0.5+1SYV-75-5分别穿一根PC25的配管？
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
1、KVVR-7*0.5与SYV-75-5共管敷设，穿管的直径为PC25
2、左右均分别有两个对讲主机，所以要过去两根管，每一根管的穿线给上面说明一样的
2022-07-26 18:08:37
-
每一个可视对讲机需要1根KVVR+7*0.5配线和1根SYV-75-5的电缆，他们共同穿PC25的管。一户有两个可视对讲机，所以需要两根。
2022-07-26 18:10:18
